594D156X0050R2T

产品分类: 钽电容
产品描述: 15μF ±20% 50V 350mΩ 2824 贴片安装 7.2mm*6mm*3.75mm
供应商型号: 1469345
供应商: 海外现货
标准整包数: 1

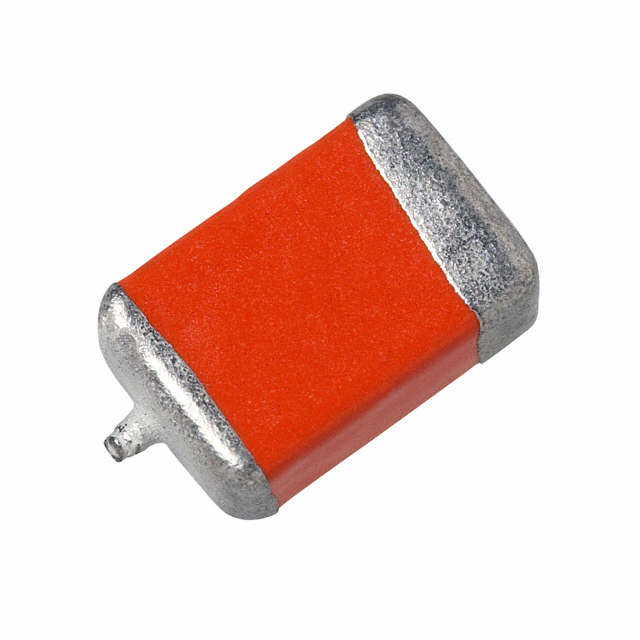

VISHAY INTERTECHNOLOGY 钽电容 594D156X0050R2T

594D156X0050R2T概述


    产品简介


    产品类型:
    本文描述的是Vishay Sprague公司生产的固体钽芯片电容器,型号为594D。这些电容器属于TANTAMOUNT™系列,采用密封涂层处理,提供最大CV值且具有低等效串联电阻(ESR)。
    主要功能:
    该产品具有大型的电容值范围和最低的表面贴装钽芯片电容器ESR。它们适用于需要高可靠性、稳定电气参数的应用场景,如消费电子、工业、汽车、军事和航空航天电子产品。
    应用领域:
    这些电容器广泛应用于需要高效能电容器的各种电子系统中,例如电源滤波、耦合、旁路、去耦以及能量存储等应用。

    技术参数


    操作温度范围:
    -25°C至+125°C(85°C以上需要电压降额)
    电容范围:
    1.0 μF 至 1500 μF
    容差:
    ± 10%,± 20%标准
    电压等级:
    4 VDC 至 50 VDC
    等效串联电阻(ESR):
    在100 kHz、+25°C下测量,范围从3500 mΩ到30 mΩ
    湿度敏感度等级:
    2a

    产品特点和优势


    产品特点:
    - 广泛的电容值范围
    - 极低的表面贴装钽芯片电容器ESR
    - 100%锡端子(2)标准,锡/铅端子可选
    - 可根据EIA 481和IEC 60286-3标准提供8 mm、12 mm带状包装
    - 案例代码兼容EIA 535BAAC和CECC 30801
    - 除了R型外,所有型号均无卤素
    - 材料分类:有关合规性的定义,请参见www.vishay.com/doc?99912
    产品优势:
    - 大型的电容值范围使其能够满足多种应用需求。
    - 低ESR特性使得它在高频电路中表现出色,能够提高整体系统的性能。
    - 兼容性良好,能够在多种包装标准下使用。
    - 除了R型之外,其余型号都符合环保要求,有利于可持续发展。

    应用案例和使用建议


    应用场景:
    - 在大功率电源模块中作为滤波电容器,以减少电压波动并提高稳定性。
    - 在音频放大器中用于耦合和旁路应用,以确保信号传输的质量。
    使用建议:
    - 当应用在高温环境中时,应注意降额使用,以防止过热损坏。
    - 使用时需考虑电容器的阻抗和ESR曲线,以确保在特定频率下的最佳性能。
    - 在组装过程中,低ESR固态钽芯片电容器允许ΔESR在规范极限基础上增加1.25倍,提高了安装后的可靠性和灵活性。

    兼容性和支持


    兼容性:
    - 产品与现有的电子元器件和其他设备兼容性良好,符合相关行业标准。
    - 包装代码为7英寸(178毫米)卷盘(T)或13英寸(330毫米)卷盘(W),方便自动化生产线使用。
    支持和维护:
    - Vishay Sprague公司提供了详细的用户指南和技术支持,帮助客户更好地理解和使用这些电容器。
    - 保修和支持服务由制造商提供,具体条款请参阅相关文档。

    常见问题与解决方案


    问题1:电容器的工作温度限制是多少?
    - 解决方案:电容器的工作温度范围为-55°C至+125°C,但在超过85°C的情况下需要进行电压降额处理。
    问题2:如何判断电容器是否损坏?
    - 解决方案:可以通过测量其ESR来判断电容器的状态。如果ESR显著升高,则可能表示电容器已经失效。
    问题3:如何正确选择电容器型号?
    - 解决方案:选择电容器时应根据具体的应用需求,如所需电容值、电压等级和工作温度等因素来确定合适的型号。

    总结和推荐


    综合评估:
    该款固体钽芯片电容器以其广泛的应用范围、极低的ESR和高可靠性著称,适合于各种高要求的电子应用。特别是对于需要高效能、高稳定性的电子系统而言,594D型号的电容器无疑是一个优秀的解决方案。
    推荐意见:
    我们强烈推荐这款固体钽芯片电容器给那些需要高性能、长寿命且稳定的电容器的用户。无论是从技术参数还是从性价比来看,它都是值得信赖的选择。

594D156X0050R2T参数

参数
电容值 15μF
ESR-等效串联电阻 350mΩ
容差 ±20%
额定电压 50V
工作寿命 -
长*宽*高 7.2mm*6mm*3.75mm
通用封装 2824
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

594D156X0050R2T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

594D156X0050R2T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 钽电容 VISHAY INTERTECHNOLOGY 594D156X0050R2T 594D156X0050R2T数据手册

594D156X0050R2T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 43.3371
10+ ¥ 38.83
50+ ¥ 38.1366
100+ ¥ 38.1366
200+ ¥ 37.4432
600+ ¥ 37.4432
3000+ ¥ 37.4432
6000+ ¥ 37.4432
库存: 154
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 43.33
