IFDC2525DZER221M

产品分类:
产品描述:
供应商型号: 4572941
供应商: 海外现货
标准整包数: 1

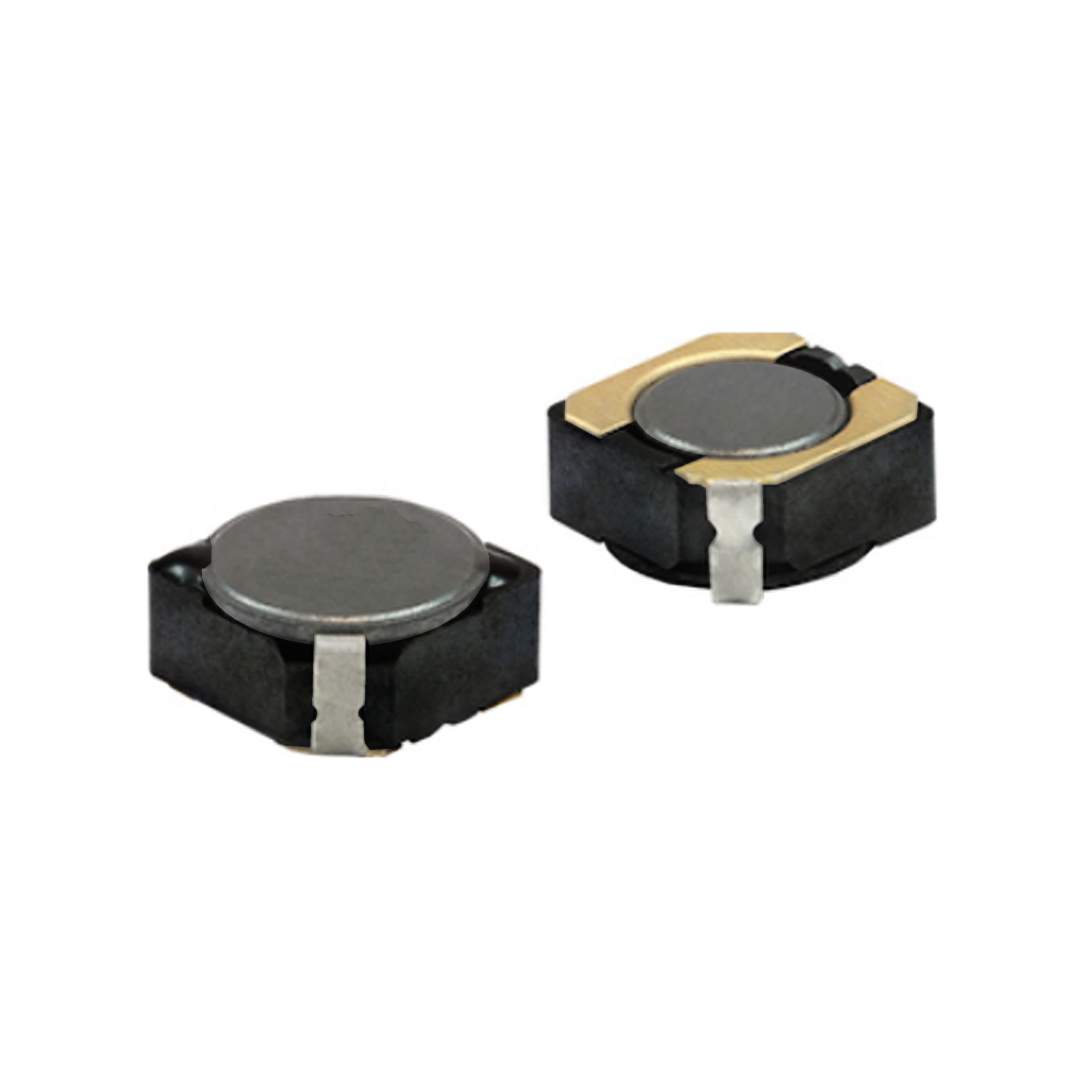

VISHAY INTERTECHNOLOGY  IFDC2525DZER221M

IFDC2525DZER221M概述

    Vishay Dale Ferrite Power Inductor IFDC2525DZ 技术手册

    1. 产品简介


    Vishay Dale 的 IFDC2525DZ 是一款屏蔽式圆柱形芯电感器,专为直流/交流电源转换和噪声抑制等应用设计。其独特的设计使其能够在广泛的工作温度范围内提供可靠的电感值,并具有优异的电气性能。

    2. 技术参数


    - 尺寸:最大尺寸为 7.0 mm x 7.0 mm x 4.0 mm。
    - 工作温度范围:-40 °C 至 +105 °C(包括温度上升)。
    - 焊接耐热性:255 °C 下持续 10 秒(最多两次再流焊)。
    - 电感范围:1.5 μH 至 1000 μH。
    - 封装代码:ER 表示带状卷盘,2R2 表示 2.2 μH,M 表示 ±20% 容差,N 表示 ±30% 容差。
    - 标准电气规格:详细的电感值、容差、直流电阻和温升电流见下表。
    | 零件号 | 电感值(μH) | 电感容差(%) | 直流电阻最大值(mΩ) | 温升电流(典型值,A) |

    | IFDC2525DZER1R5N | 1.5 | 30 | 15 | 5.20 |
    | IFDC2525DZER2R2N | 2.2 | 30 | 18 | 4.50 |
    | IFDC2525DZER3R3N | 3.3 | 30 | 20 | 3.50 |
    | ... | ... | ... | ... | ... |

    3. 产品特点和优势


    - 紧凑型封装:7.0 mm x 7.0 mm x 4.0 mm 的小尺寸,适用于高密度电路板设计。
    - 屏蔽设计:采用屏蔽式圆柱形芯结构,减少了漏磁通,提高了电磁兼容性。
    - 宽范围电感值:从 1.5 μH 到 1000 μH,可满足多种应用需求。
    - 高温适应性:-40 °C 至 +105 °C 的工作温度范围,适合各种恶劣环境。

    4. 应用案例和使用建议


    - 应用案例:IFDC2525DZ 广泛应用于直流/交流电源转换、噪声抑制和滤波等领域。例如,在电源模块中用于输出滤波,提高系统的稳定性和可靠性。
    - 使用建议:
    - 确保良好的热管理,以防止过高的温度导致电感值下降。
    - 在组装过程中注意焊接温度和时间,避免过高的温度影响产品性能。

    5. 兼容性和支持


    - 兼容性:IFDC2525DZ 可与多种电源模块和其他电子设备无缝集成,但需确保匹配正确的电感值和容差要求。
    - 技术支持:Vishay 提供全面的技术支持和客户咨询服务,如需更多信息可联系 magnetics@vishay.com。

    6. 常见问题与解决方案


    - 问题 1:电感值超出预期范围。
    - 解决方案:检查电感值是否在规定容差范围内,确认焊接工艺符合规范。
    - 问题 2:过热问题。
    - 解决方案:改善散热设计,确保良好的空气流通和适当的热管理措施。

    7. 总结和推荐


    IFDC2525DZ 被誉为市场上的一款高性能电感器,具有优异的电磁兼容性、高可靠性和广泛的电感值选择。它特别适合用于直流/交流电源转换和噪声抑制应用。鉴于其出色的性能和广泛应用范围,强烈推荐使用 IFDC2525DZ 以提升系统整体性能。

IFDC2525DZER221M参数

参数
包装方式 卷带包装

IFDC2525DZER221M厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IFDC2525DZER221M数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY VISHAY INTERTECHNOLOGY IFDC2525DZER221M IFDC2525DZER221M数据手册

IFDC2525DZER221M封装设计

查看详情并下载
Symbol
Footprint
3D Model
