F17723682230

产品分类: 薄膜电容
产品描述: 68nF ±20% 聚酯,金属化 630V 310V 通孔安装 17.5mm*7mm*13mm
供应商型号: Q-F17723682230
供应商: 期货订购
标准整包数: 750
VISHAY INTERTECHNOLOGY 薄膜电容 F17723682230

F17723682230概述


    产品简介

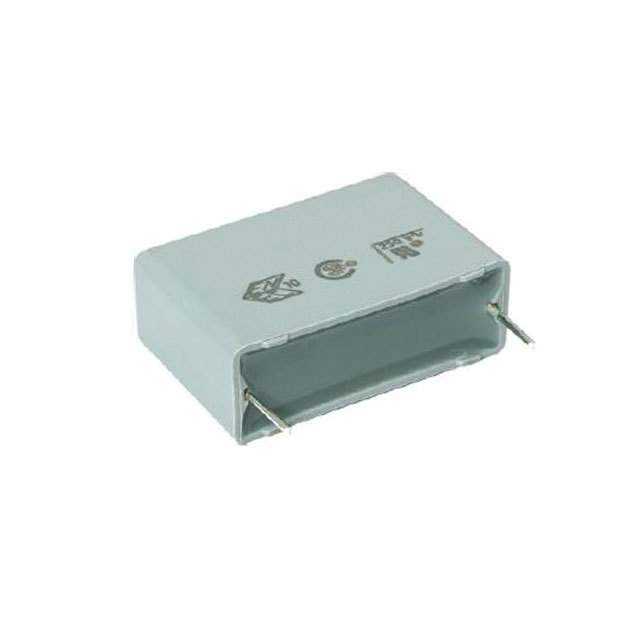

    Vishay Roederstein F1772 X2
    Vishay Roederstein F1772 X2 是一种高性能的干扰抑制薄膜电容器,属于MKT系列。它具有内部串联结构设计,适用于连续交流线路应用中的X2电磁干扰抑制。该产品具备高稳定性,额定电压可达310VAC,适合50Hz至60Hz的应用场合。F1772 X2 主要用于高稳定性的场合,广泛应用于电源滤波、电路保护和电磁干扰抑制等领域。

    技术参数


    主要规格
    - 额定电压(URAC): 310VAC
    - 直流耐压(URDC): 630VDC (85°C) / 800VDC (110°C)
    - 电容范围(E12系列): 0.01μF至2.2μF
    - 容差: ±10% 或 ±20%
    - 频率特性: 1kHz时损耗角正切值 ≤ 100 × 10^-4
    - 最大应用温度: 110°C
    - 封装类型: 塑料外壳,环氧树脂密封,阻燃等级UL 94 V-0
    - 引脚间距: 15mm至37.5mm
    - 焊接条件: 280°C ± 5°C,10秒
    绝缘电阻
    - 额定绝缘电阻: 按照本规范中的绝缘电阻部分
    - 温度对绝缘电阻的影响: 典型曲线,随温度变化而变化

    产品特点和优势


    F1772 X2 具有以下显著特点和优势:
    - 高稳定性: 适合连续交流线路应用中的X2电磁干扰抑制。
    - 内部串联结构: 设计合理,可有效降低电容内阻。
    - 广泛的适用范围: 适用于各种工业和消费电子产品。
    - 认证齐全: 符合多项国际标准,如ENEC、UL 60384-14和CB测试证书。
    - 高可靠性: 经过严格的振动和冲击测试,确保长期可靠运行。

    应用案例和使用建议


    应用案例
    F1772 X2 常用于家电、照明设备和电源供应器中。例如,在家用空调的电源滤波环节中,F1772 X2 可以有效地抑制电网中的电磁干扰,保证电器正常工作。此外,它还广泛应用于太阳能逆变器和电动汽车充电设备中。
    使用建议
    - 在安装时,确保电容器与PCB的接触面紧固,避免振动引起的松动。
    - 为确保最佳性能,建议在使用前阅读相关的安装和维护指南。

    兼容性和支持


    - 兼容性: F1772 X2 具有多种封装形式,适用于不同的应用需求。其引脚间距从15mm到37.5mm不等,方便客户选择合适的尺寸。
    - 支持: Vishay Roederstein 提供详尽的技术文档和支持服务。如有需要,可联系技术支持邮箱rfi@vishay.com获取更多详细信息。

    常见问题与解决方案


    1. 问题: 电容器在高温环境下工作不稳定。
    - 解决方案: 确保工作温度不超过110°C,必要时加装散热装置。
    2. 问题: 安装过程中电容器引脚出现松动。
    - 解决方案: 检查并确保电容器与PCB的接触面紧固,建议使用热熔胶或其他固定方法。
    3. 问题: 电容器绝缘电阻下降。
    - 解决方案: 检查安装环境的湿度和温度是否超出规定范围,必要时更换电容器。

    总结和推荐


    总体而言,Vishay Roederstein F1772 X2是一款性能卓越的干扰抑制薄膜电容器。其高稳定性、广泛的适用范围和良好的认证支持使其成为许多应用场景的理想选择。如果你正在寻找一款能够可靠地抑制电磁干扰的电容器,F1772 X2 将是一个值得考虑的选择。强烈推荐在你的项目中使用此产品。

F17723682230参数

参数
电容值 68nF
容差 ±20%
介电材料 聚酯,金属化
ESR-等效串联电阻 -
额定电压-AC 310V
额定电压-DC 630V
长*宽*高 17.5mm*7mm*13mm
安装方式 通孔安装
零件状态 在售

F17723682230厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

F17723682230数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY F17723682230 F17723682230数据手册
