VJ0402D470JXAAJ

产品分类: 陶瓷电容
产品描述: 47pF ±5% C0G(NP0) 50V 0402 贴片安装 1.02mm(长度)*510μm(宽度)
供应商型号: 10B-2134003-4
供应商: 国内现货
标准整包数: 1

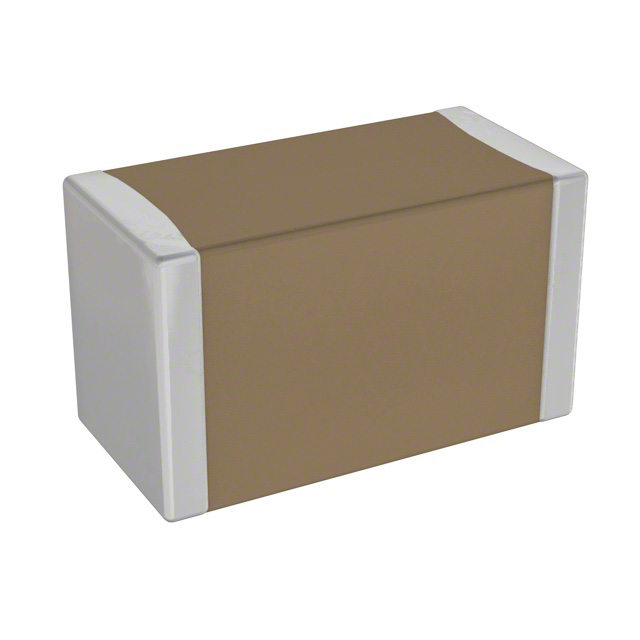

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0402D470JXAAJ

VJ0402D470JXAAJ概述

    Vishay Vitramon VJ HIFREQ Series: Comprehensive Guide

    1. 产品简介


    Vishay Vitramon的VJ HIFREQ系列多层陶瓷贴片电容器是专为高频应用设计的产品。该系列产品采用高性能、高Q值的陶瓷材料制成,具备非磁性铜终端,适用于多种电子设备,尤其是在要求严格的小型化和高频应用环境中。

    2. 技术参数


    以下是该系列电容器的主要技术规格:
    - 尺寸: 包括0402、0505、0603、0805、1111、2525和3838等标准尺寸。
    - 温度范围: -55°C至+125°C。
    - 电容范围:
    - 0402: 0.1 pF 至 82 pF
    - 0505: 0.1 pF 至 1.0 nF
    - 0603: 0.1 pF 至 470 pF
    - 0805: 0.1 pF 至 1.5 nF
    - 1111: 0.2 pF 至 5.1 nF
    - 2525: 1.0 pF 至 3.0 nF
    - 3838: 1.0 pF 至 12 nF
    - 电压等级:
    - 0402: 25 VDC 至 200 VDC
    - 0505: 50 VDC 至 250 VDC
    - 0603: 25 VDC 至 250 VDC
    - 0805: 25 VDC 至 250 VDC
    - 1111: 50 VDC 至 1500 VDC
    - 2525: 300 VDC 至 3600 VDC
    - 3838: 300 VDC 至 7200 VDC
    - 损耗因子 (Dissipation Factor):
    - 在1.0 VRMS和1 MHz下最大为0.05%(对于≤1000 pF)
    - 在1.0 VRMS和1 kHz下最大为0.05%(对于>1000 pF)

    3. 产品特点和优势


    VJ HIFREQ系列电容器具有以下显著特点:
    - 高频率性能: 设计用于高频应用,能有效减少阻抗。
    - 超稳定高Q材料: 保证了优异的电性能稳定性。
    - 非磁性铜终端: 提高了电磁干扰的耐受能力。
    - 铅(Pb)- 免费终端: 符合RoHS合规标准,环保友好。
    - 可靠的设计系统: 使用耐久的贵金属电极(NME)系统,提高了长期可靠性。
    - 精确的设计与制造: 通过严格的过程控制实现卓越的场可靠性。

    4. 应用案例和使用建议


    VJ HIFREQ系列电容器广泛应用于多个领域,如:
    - RF和微波仪器: 能够满足高频率信号处理的需求。
    - 基站: 提供稳定且可靠的电容性能。
    - 无线设备: 支持小尺寸和高效率的设计。
    - 宽带通信: 满足快速数据传输的需要。
    - 医疗和军事设备: 要求高精度和高可靠性的场合。
    使用建议:在高频电路设计时,选择合适的电容值和尺寸以确保最佳性能。例如,在射频应用中,推荐使用1.0 nF以上的电容来提高整体电路的性能。

    5. 兼容性和支持


    VJ HIFREQ系列电容器可以与各类标准设备和其他电子组件兼容,确保系统的整体可靠性。制造商提供全面的技术支持和售后保障,包括详细的使用指南和焊锡工艺推荐。

    6. 常见问题与解决方案


    - 问题: 电容器在高温环境下性能下降。
    - 解决方案: 确保电容器安装在适当的散热条件下,并遵循制造商推荐的使用条件。
    - 问题: 电容器长时间运行后失效。
    - 解决方案: 定期检查电容器的工作状态,避免超载或过热。
    - 问题: 电容器安装错误导致失效。
    - 解决方案: 严格按照制造商的指导进行安装,确保正确的引脚对齐和焊接工艺。

    7. 总结和推荐


    Vishay Vitramon的VJ HIFREQ系列电容器以其出色的高频性能、高稳定性和可靠的设计,在多个领域内表现出色。无论是射频设备还是宽带通信设备,这一系列电容器都是理想的选择。我们强烈推荐使用此系列电容器,以满足严苛的应用需求。

VJ0402D470JXAAJ参数

参数
电容值 47pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1.02mm(长度)*510μm(宽度)
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VJ0402D470JXAAJ厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0402D470JXAAJ数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0402D470JXAAJ VJ0402D470JXAAJ数据手册

VJ0402D470JXAAJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 1.0945
250+ ¥ 1.0726
500+ ¥ 1.0508
2000+ ¥ 1.0508
库存: 944
起订量: 197 增量: 1
交货地:
最小起订量为:100
合计: ¥ 109.45
