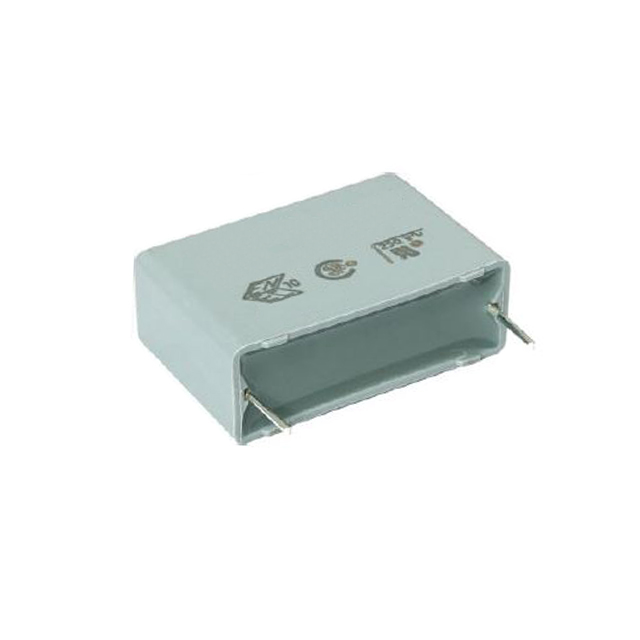

F17724472004

产品分类: 薄膜电容
产品描述: 470nF ±10% 涤纶 630V 310V 通孔安装 31mm*11mm*21mm
供应商型号: F17724472004
供应商: 国内现货
标准整包数: 10
VISHAY INTERTECHNOLOGY 薄膜电容 F17724472004

F17724472004概述


    产品简介


    产品类型:F1772 X2 干膜电容器属于X2类抑制干扰型电容器,主要用于交流线路中抑制电磁干扰(EMI)。
    主要功能:此款电容器具有高稳定性,适用于持续交流电压应用,并具备优秀的温度稳定性和低损耗特性。
    应用领域:该产品广泛应用于电器设备中,用于电磁干扰抑制,特别是在要求较高的安全标准场合,如家用电器、办公设备和工业自动化控制等领域。

    技术参数


    - 电容范围:0.01 μF 至 2.2 μF(E12系列)
    - 电容公差:±10% 或 ±20%(可根据要求提供±5%)
    - 额定交流电压:310 VAC;50 Hz至60 Hz
    - 最大直流电压:800 VDC (85°C);630 VDC (110°C)
    - 最高工作温度:110°C
    - 封装形式:径向MKP塑料封装,环氧树脂密封,阻燃材料达到UL 94 V-0等级
    - 引脚间距:15 mm 至 37.5 mm
    - 认证标准:符合IEC 60384-14 ed-4, EN 60384-14, IEC 60065, CSA-E384-14 和 UL 60384-14
    - 结构:系列构造,聚酯薄膜介质,金属化电极

    产品特点和优势


    - 高稳定性:能够承受持续的交流电压,并在各种恶劣环境中保持稳定的性能。
    - 广泛的应用范围:适合多种电子设备中作为抑制电磁干扰的关键组件。
    - 可靠的质量:通过严格的机械和环境测试,确保长期运行的可靠性。
    - 卓越的电气特性:低损耗角正切值,保证了高效的能量转换效率。

    应用案例和使用建议


    应用案例:该电容器常用于各种家用电器,例如微波炉、空调系统,以及其他需要电磁干扰抑制的应用中。它也适合于一些特殊应用场景,如汽车电气系统,以确保设备的稳定性和安全性。
    使用建议:安装时需考虑引脚间距和最大空间要求,确保电容器在电路板上牢固安装,以应对振动和冲击。同时,应遵循制造商提供的焊接条件和存储温度要求,确保最佳使用寿命。

    兼容性和支持


    - 兼容性:适用于多种自动插入机设备,并能与不同类型的印刷电路板良好配合。
    - 支持服务:如果在使用过程中遇到任何问题,可联系技术支持邮箱rfi@vishay.com获得帮助。厂商还提供了详细的包装规格和安装指南,可参考相关文档获取更多信息。

    常见问题与解决方案


    - 问题一:电容器在长时间使用后出现性能下降。
    - 解决方法:检查是否存在过热或过度湿度等问题,必要时更换为符合规格的新产品。

    - 问题二:电容器安装后无法正常工作。
    - 解决方法:确认安装正确无误,确保所有连接稳固,并检查是否存在其他电路问题。

    - 问题三:电容器在特定条件下容易损坏。
    - 解决方法:确保操作环境满足产品的工作温度和湿度要求,避免超出额定参数使用。

    总结和推荐


    综合评估:F1772 X2干膜电容器以其高稳定性、优良的电气特性和广泛的适用范围,在市场上表现出色。通过严苛的测试验证,产品在电磁干扰抑制方面的表现优异,值得在各类应用中推荐使用。无论是在家庭还是工业环境中,这款电容器都能有效提升系统的稳定性和安全性。

F17724472004参数

参数
电容值 470nF
容差 ±10%
介电材料 涤纶
额定电压-AC 310V
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 31mm*11mm*21mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

F17724472004厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

F17724472004数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY F17724472004 F17724472004数据手册

F17724472004封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 11.4
150+ ¥ 11.3
250+ ¥ 11.2
库存: 375
起订量: 50 增量: 125
交货地:
最小起订量为:50
合计: ¥ 570
