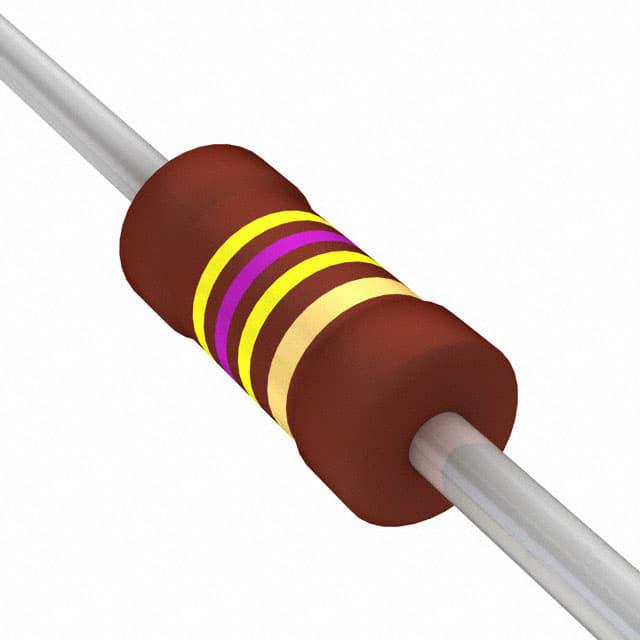

PR02000204703JA100

产品分类: 通孔电阻
产品描述: 470KΩ ±5% 2W ±250ppm/℃ 通孔安装 10mm(长度)
供应商型号: UA-PR02000204703JA100
供应商: 海外现货
标准整包数: 1000

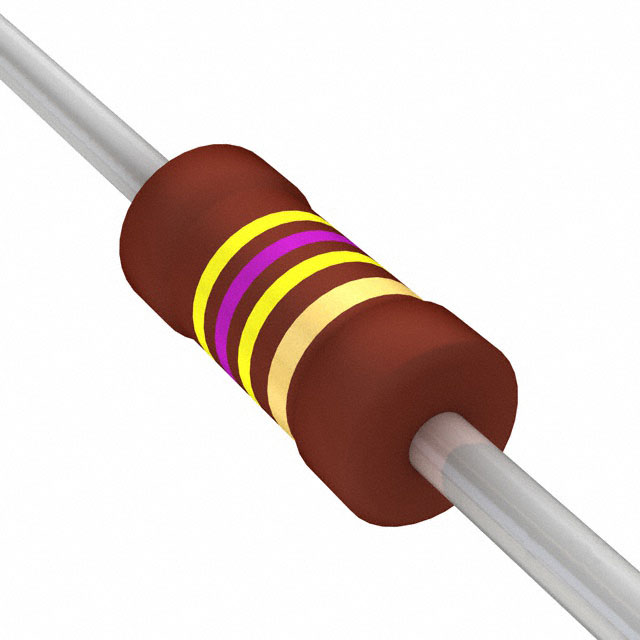

VISHAY INTERTECHNOLOGY 通孔电阻 PR02000204703JA100

PR02000204703JA100概述

    电子元器件产品技术手册:Vishay BCcomponents Power Metal Film Leaded Resistors

    产品简介


    Vishay BCcomponents的Power Metal Film Leaded Resistors(PMFLRs)是一系列高精度、高可靠性的金属膜电阻器。它们通过在陶瓷基体上沉积一层均匀的金属合金薄膜来实现电阻值,随后进行精密加工和涂层处理。这些电阻器广泛应用于各种电源和工业电子领域,尤其适用于汽车电子和照明系统中。

    技术参数


    以下是针对不同型号的PMFLRs的技术参数概述:
    | 参数 | PR01 | PR02 | PR03 |
    ||
    | 尺寸 | 0207 | 0411 | 0617 |
    | 电阻范围 | 0.22 Ω 至 1 MΩ | 0.33 Ω 至 1 MΩ | 0.68 Ω 至 1 MΩ |
    | 电阻容差 | ±1 %, ±5 % | ±1 %, ±5 % | ±1 %, ±5 % |
    | 温度系数 | ±250 ppm/K | ±250 ppm/K | ±250 ppm/K |
    | 额定功率 (P70) | 1 W | 2 W | 3 W |
    | 热阻 (Rth) | 135 K/W | 75 K/W | 60 K/W |
    | 最大工作电压 | 350 V (AC/DC) | 500 V (AC/DC) | 750 V (AC/DC) |
    | 长期稳定性测试 (ΔR) | ± (5 % R + 0.1 Ω) | ± (5 % R + 0.1 Ω) | ± (5 % R + 0.1 Ω) |

    产品特点和优势


    - 高功率密度:PMFLRs在小体积内实现了高功率,例如1 W (0207尺寸) 到3 W (0617尺寸)。
    - 精确的熔断特性:通过精密的热处理和设计,确保电阻器在过载时的安全熔断。
    - AEC-Q200认证:PR01和PR02型号符合严格的车规标准。
    - 优越的抗燃性:符合IEC 60115-1的主动和被动燃性要求。
    - 环保材料:不含有害物质,符合多项环保指令。

    应用案例和使用建议


    PMFLRs广泛应用于电源电路、汽车电子、照明系统等领域。例如,在汽车空调控制系统中,使用PMFLRs可以提高系统的可靠性和精度。建议用户根据具体应用环境选择合适的型号,并考虑散热设计以避免过热问题。此外,在高湿度环境中使用时,应注意适当的防护措施以确保长期稳定运行。

    兼容性和支持


    PMFLRs可与其他电子元器件良好兼容,并且公司提供详尽的技术文档和支持服务。对于售后问题和技术咨询,用户可通过指定邮箱获取帮助。同时,Vishay也提供了丰富的辅助工具如设计支持工具,方便用户进行更深入的应用开发。

    常见问题与解决方案


    1. 温度过高导致失效:
    - 解决方法:优化散热设计,确保工作温度低于额定最大值。
    2. 电阻值变化超出容差范围:
    - 解决方法:检查焊接质量和环境条件,必要时重新校准。
    3. 长时间工作后电阻值漂移:
    - 解决方法:定期维护并监控长期稳定性测试结果,及时调整负载限制。

    总结和推荐


    总体而言,Vishay BCcomponents的Power Metal Film Leaded Resistors凭借其卓越的性能和广泛的适用性,成为了众多工业电子应用的理想选择。特别是在高可靠性要求的应用场合,这些电阻器展现了出色的表现力和竞争优势。强烈推荐在需要高性能、高稳定性的应用场景中采用此产品。

PR02000204703JA100参数

参数
电阻值 470KΩ
精度 ±5%
额定功率 2W
温度系数 ±250ppm/℃
长*宽*高 10mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,卷带包装

PR02000204703JA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR02000204703JA100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR02000204703JA100 PR02000204703JA100数据手册

PR02000204703JA100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0504 ¥ 0.4221
5000+ $ 0.0479 ¥ 0.4012
12000+ $ 0.0424 ¥ 0.3551
库存: 23000
起订量: 3000 增量: 1000
交货地:
最小起订量为:2000
合计: ¥ 844.2
