首页  >  产品百科  >  BFC247065122

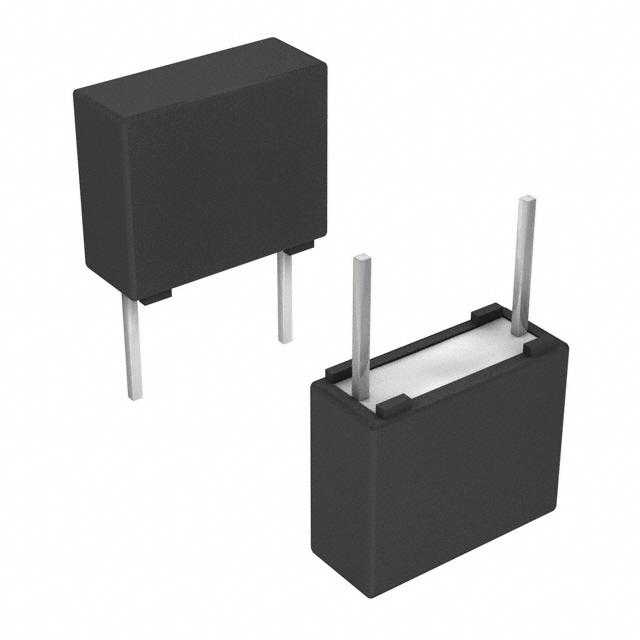

BFC247065122

产品分类: 薄膜电容
产品描述: 1.2nF ±10% 聚酯,金属化 400V 200V 通孔安装 7.2mm*2.5mm*18.5mm
供应商型号: Q-BFC247065122
供应商: 期货订购
标准整包数: 2000
VISHAY INTERTECHNOLOGY 薄膜电容 BFC247065122

BFC247065122概述


    产品简介


    Vishay BCcomponents MKT470
    Vishay BCcomponents推出的MKT470型金属化聚酯薄膜电容器属于MKT径向埋置型产品。这种电容器在各种应用中表现优异,适用于交流耦合、直流隔断、旁路及能量储存等领域。其独特的设计使其在广泛的温度范围内都能保持稳定的性能,特别适合需要高可靠性与长寿命的应用场合。

    技术参数


    - 介质材料:聚酯膜
    - 电极材料:真空沉积铝
    - 封装:阻燃塑料外壳和环氧树脂(UL分类94V-0)
    - 结构:单层缠绕结构
    - 引线:镀锡铜线
    - 容差:± 10%,± 5%
    - 额定电压(直流):63 V,100 V,250 V,400 V
    - 额定电压(交流):40 V,63 V,160 V,200 V
    - 电容范围(E12系列):0.001 μF 至 1.2 μF
    - 温度等级:55/125/56
    - 额定温度:85°C
    - 最大应用温度:125°C
    - 绝缘电阻:>15,000 MΩ(C ≤ 0.33 μF)
    - RC时间常数:>5000 s(C > 0.33 μF)
    - 耐压(直流):最高可达640 V

    产品特点和优势


    MKT470具有以下几个显著的优势:
    - 高可靠性:采用金属化聚酯膜介质,提高了电容器的稳定性和寿命。
    - 广泛的工作温度范围:能够在85°C到125°C之间稳定运行。
    - 多种容差选项:提供±10% 和 ±5% 的容差选择,满足不同精度要求。
    - 卓越的绝缘性能:绝缘电阻和RC时间常数均达到高标准。
    - 多种封装选择:提供弹药包、卷带式包装及散装包装等多种形式,方便不同应用场景。

    应用案例和使用建议


    应用案例
    - 电源电路:MKT470适用于开关电源和逆变器中的输入滤波电容,确保电源系统中的电压稳定性。
    - 工业控制:可应用于各种工业控制系统中,作为能量存储元件。
    - 家电:适用于电视、洗衣机等家用电器中,提高电路的整体性能和稳定性。
    使用建议
    - 环境适应性:确保安装在温度和湿度适中的环境中,以延长使用寿命。
    - 散热措施:对于高功率应用,建议采取适当的散热措施以避免过热。
    - 正确接线:严格按照手册指导进行接线,防止错误连接导致性能下降。

    兼容性和支持


    MKT470与大多数常见的电路板和焊接设备兼容,适用于自动插入机的批量生产。如有任何疑问或技术支持需求,可以联系供应商获取详细资料和技术支持。此外,Vishay BCcomponents还提供了详尽的产品文档,包括详细规格和测试要求,方便用户深入了解产品细节。

    常见问题与解决方案


    1. 电容值超出预期:检查连接线路是否正确,确认是否受温度影响过大。必要时可更换符合规范的电容器。
    2. 焊接不良:确保焊接过程遵循手册中的焊接指南,必要时使用助焊剂辅助焊接。
    3. 过热现象:调整电路负载,保证电流不超过额定值,适当增加散热装置。

    总结和推荐


    总体而言,MKT470是一款高性能、多功能且应用广泛的金属化聚酯薄膜电容器。其出色的可靠性和广泛的适用性使其成为多种应用场景的理想选择。对于需要高稳定性和长寿命的电路设计来说,这款电容器无疑是值得推荐的选择。建议根据具体应用需求选择合适的型号并严格遵守使用指南,以发挥最佳性能。

BFC247065122参数

参数
电容值 1.2nF
容差 ±10%
介电材料 聚酯,金属化
ESR-等效串联电阻 -
额定电压-AC 200V
额定电压-DC 400V
长*宽*高 7.2mm*2.5mm*18.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售

BFC247065122厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BFC247065122数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY BFC247065122 BFC247065122数据手册

BFC247065122封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.195 ¥ 1.716
库存: 20000
起订量: 10000 增量: 2000
交货地:
最小起订量为:10000
合计: ¥ 17160
