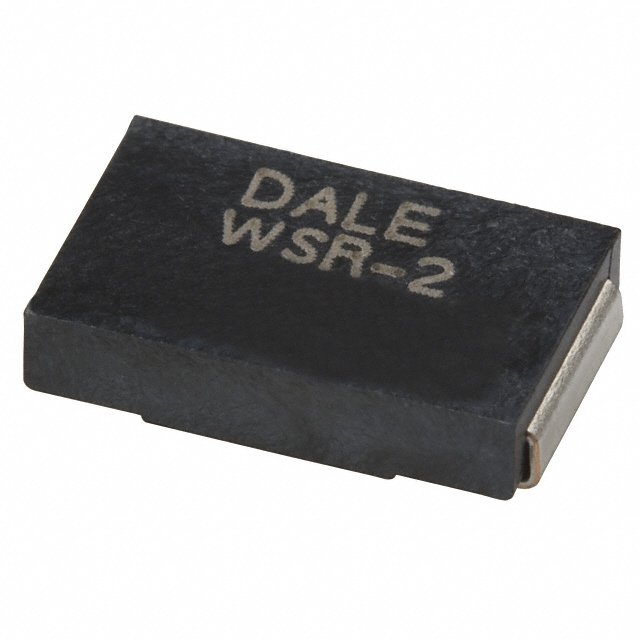

WSR3R0330FEA

产品分类: 贴片电阻
产品描述: 33mΩ ±1% 3W ±75ppm/℃ 4527 贴片安装 11.56mm*6.98mm*2.54mm
供应商型号: M-WSR3R0330FEA
供应商: Future
标准整包数: 1500
VISHAY INTERTECHNOLOGY 贴片电阻 WSR3R0330FEA

WSR3R0330FEA概述

    # Vishay Dale WSR 系列低值表面贴装电阻器技术手册

    产品简介


    Vishay Dale WSR 系列是一款设计用于多种电流感应、电压分压和脉冲应用的表面贴装电阻器。这些电阻器采用焊接结构和模具高温封装,能够在广泛的温度范围内保持稳定性能,特别适用于高硫环境。
    主要功能
    - 高温封装和焊接结构,确保优异的机械稳定性。
    - 极低电阻值(低至0.001Ω)。
    - 硫化抗性,不受高硫环境影响。
    - 低热电动势(<3μV/°C)。
    - 优良的频率响应,最高可达50MHz。
    应用领域
    - 电流感应
    - 电压分压
    - 脉冲应用

    技术参数


    以下为 Vishay Dale WSR 系列的部分技术规格和性能参数:
    | 参数 | 单位 | WSR2 | WSR3 |
    ||
    | 尺寸 | 模型 | 4527 | 4527 |
    | 功率等级 | W | 2.0 | 3.0 |
    | 电阻值范围 | Ω | 0.005 - 1.0 | 0.005 - 0.2 |
    | 温度系数 | ppm/°C | ± 75 到 ± 750 | ± 75 到 ± 750 |
    | 元件温度系数 | ppm/°C | < 20 | < 20 |
    | 击穿电压 | VAC | > 500 | > 500 |
    | 绝缘电阻 | Ω | > 10^9 | > 10^9 |
    | 工作温度范围 | °C | -65 到 +275 | -65 到 +275 |
    | 最大工作电压 | V | 1/2 (P x R) | 1/2 (P x R) |

    产品特点和优势


    Vishay Dale WSR 系列的特点使其在各种应用中表现出色:
    - 极低的电阻值:电阻值可以低至0.001Ω,适合需要极高精度的应用。
    - 优异的频率响应:最高可达50MHz,适合高频应用。
    - 优良的硫化抗性:不受高硫环境影响,确保在恶劣环境下的稳定性。
    - 低热电动势:<3μV/°C,适用于对温度变化敏感的应用。
    - AEC-Q200 认证:符合汽车级标准,适用于汽车工业。

    应用案例和使用建议


    应用案例
    - 电动汽车电池管理系统:WSR 系列的低电阻值和高精度使其成为电池管理系统的理想选择。
    - 电源转换模块:WSR 系列的优良频率响应使其适用于电源转换模块的设计。
    - 温度传感器:低热电动势特性使 WSR 系列适用于高精度温度传感应用。
    使用建议
    - 在设计电路时,确保电路中包含足够面积的焊盘以保证良好的焊接效果。
    - 针对极端温度环境,使用时需特别注意散热设计。

    兼容性和支持


    Vishay Dale 提供了详细的技术文档和支持,包括:
    - 模具高温封装,确保与大多数表面贴装工艺兼容。
    - 支持铅(Pb)和无铅两种封装选项。
    - 提供技术支持和定制服务,详情请访问 Vishay 官方网站。

    常见问题与解决方案


    常见问题及解决办法
    1. 电阻值不稳定
    - 解决办法:检查焊接质量,确保所有焊点良好连接。
    2. 热电动势过高
    - 解决办法:确保安装位置远离热源,并进行有效的散热设计。
    3. 电阻老化
    - 解决办法:定期检测并更换老化部件,确保系统稳定运行。

    总结和推荐


    Vishay Dale WSR 系列是一款功能强大且性能稳定的电阻器,适用于多种高要求的应用场景。其低电阻值、高精度、优良的硫化抗性和低热电动势等特点使其在市场上具有很高的竞争力。无论是汽车电子还是工业控制领域,WSR 系列都是一个非常值得信赖的选择。
    推荐使用:Vishay Dale WSR 系列电阻器非常适合于需要高精度和稳定性的重要应用场合。

WSR3R0330FEA参数

参数
电阻值 33mΩ
精度 ±1%
额定功率 3W
温度系数 ±75ppm/℃
长*宽*高 11.56mm*6.98mm*2.54mm
通用封装 4527
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSR3R0330FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSR3R0330FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSR3R0330FEA WSR3R0330FEA数据手册

WSR3R0330FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.448 ¥ 3.7856
3000+ $ 0.4345 ¥ 3.6715
4500+ $ 0.429 ¥ 3.6251
库存: 1500
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 5678.4
直接购买
加入购物车
