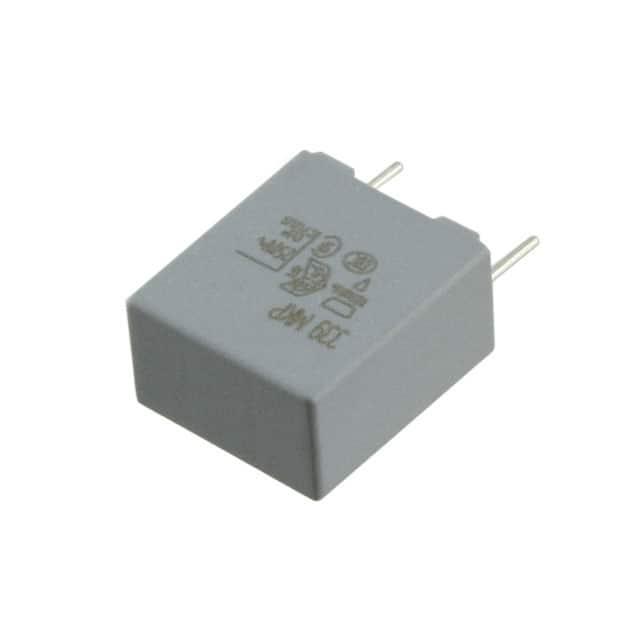

BFC233918473

产品分类: 薄膜电容
产品描述: 47nF ±10% 聚丙烯 630V 310V 通孔安装 10mm*5mm*10.5mm
供应商型号: Q-BFC233918473
供应商: 期货订购
标准整包数: 750
VISHAY INTERTECHNOLOGY 薄膜电容 BFC233918473

BFC233918473概述

    # MKP339 X2 Interference Suppression Film Capacitor 技术手册解析

    产品简介


    基本信息
    MKP339 X2是一款由Vishay BCcomponents生产的径向引脚铝箔电容器,专为X2等级干扰抑制设计。这款电容器符合AEC-Q200标准,具备高可靠性及优越的电气性能,适用于全球范围内的多个应用领域。
    主要功能
    - 干扰抑制:有效降低高频噪声对电路的影响,确保系统稳定运行。
    - 宽泛的工作电压:支持最高310VAC额定交流电压(50Hz-60Hz),允许高达800VDC直流耐压。
    - 卓越的环境适应性:可在高温环境下长期工作,满足严格的气候测试标准。
    应用领域
    MKP339 X2电容器广泛应用于各类电磁兼容(EMC)电路中,特别是在需要通过X2安全认证的跨线滤波场合。常见的应用场景包括家电、工业设备和通信系统等。

    技术参数


    以下是该产品关键的技术规格列表:
    | 参数 | 数值 |

    | 容量范围 | 0.001μF 至 4.7μF |
    | 容差 | ±20%、±10%、±5% |
    | 额定交流电压(URAC) | 310VAC |
    | 允许直流电压(URDC) | 630VDC |
    | 最大应用温度 | ≤470nF时为110℃;其他为110℃ |
    | 封装材料 | 塑料外壳,阻燃UL 94 V-0等级 |
    | 引脚类型 | 镀锡引脚 |
    电气性能
    - 损耗角正切(tanδ)
    - 在1kHz下:≤10×10⁻⁴(容量<470nF)
    - 在10kHz下:容量<1μF时,≤20×10⁻⁴;容量>1μF时,≤30×10⁻⁴
    - 最大额定脉冲斜率(dU/dt)R
    - 引脚间距7.5mm:600V/μs
    - 引脚间距10mm:600V/μs
    - 引脚间距15mm:400V/μs
    - 引脚间距22.5mm:150V/μs
    - 引脚间距27.5mm:100V/μs

    产品特点和优势


    特点
    1. 符合严格标准:产品已通过AEC-Q200认证,并满足IEC 60384-14、EN 60384-14、IEC 60065等行业标准。
    2. 多功能封装选项:提供多种引脚间距和包装方式选择,适合不同的安装需求。
    3. 高可靠性设计:采用聚丙烯薄膜介质和金属化电极,结合环氧树脂密封技术,确保长久使用寿命。
    优势
    - 高性能过滤:高效滤除高频干扰信号,提升系统的电磁兼容性。
    - 广泛应用兼容性:无论是小规模还是大规模生产环境均适用。
    - 成本效益:性价比高,可显著降低整体设计与制造成本。

    应用案例和使用建议


    实际应用场景
    - 家用电器:如洗衣机、冰箱等家电设备,用于消除电源输入端的高频噪声。
    - 工业控制:如PLC控制器、变频器等,增强设备的抗干扰能力。
    - 通信设备:网络交换机、路由器等终端设备中作为EMC解决方案的一部分。
    使用建议
    1. 环境管理:在高温环境中使用时,尽量保持良好的散热条件,避免因过热导致性能下降。
    2. 布局优化:合理安排电路板上的布线设计,减少寄生效应对电容性能的影响。
    3. 匹配性检查:根据具体应用需求,确认所需引脚间距、容量范围以及容差要求。

    兼容性和支持


    MKP339 X2可无缝集成至现有系统中,且具有广泛的组件兼容性。Vishay公司为其提供了详尽的技术支持文档和在线咨询服务,例如可通过邮箱rfi@vishay.com联系专业团队解答疑问。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值测量不准确 | 确认所用仪器精度足够高,并校准仪器。 |
    | 安装后发热严重 | 检查是否通风不良,调整布局或增加散热措施。 |
    | 频率响应不符合预期 | 确保选型时考虑了适当的容量与引脚间距组合。 |

    总结和推荐


    综合评估
    MKP339 X2以其优异的性能、多样的配置和出色的性价比成为EMC领域的理想选择。无论是在复杂工况还是常规环境中,它都能提供稳定的干扰抑制效果。
    推荐结论
    我们强烈推荐此款电容器用于任何需要高效电磁兼容设计的场合。其卓越的设计和广泛的适用范围使其成为众多工程师的首选。
    如果您正在寻找一款既可靠又高效的干扰抑制解决方案,MKP339 X2无疑是一个值得信赖的选择!

BFC233918473参数

参数
电容值 47nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 310V
额定电压-DC 630V
长*宽*高 10mm*5mm*10.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装

BFC233918473厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BFC233918473数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY BFC233918473 BFC233918473数据手册

BFC233918473封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10500+ $ 0.247 ¥ 2.1736
库存: 20000
起订量: 10500 增量: 750
交货地:
最小起订量为:10500
合计: ¥ 22822.8
