首页  >  产品百科  >  WSLP2726L5000FEA

WSLP2726L5000FEA

产品分类: 其它固定电阻
产品描述: ±1% ±75ppm/℃ 500μΩ 7W 2726 标准安装 6.9mm*6.6mm*3.15mm
供应商型号: TS-WSLP2726L5000FEA
供应商: 海外现货
标准整包数: 1500

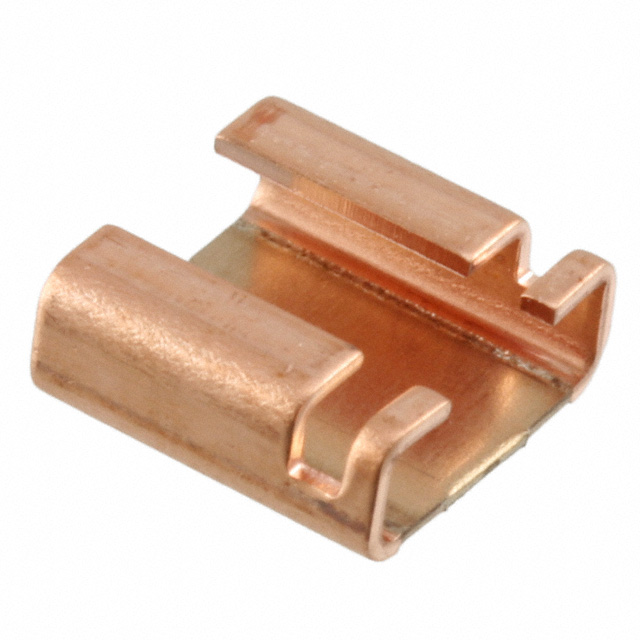

VISHAY INTERTECHNOLOGY 其它固定电阻 WSLP2726L5000FEA

WSLP2726L5000FEA概述

    Vishay Dale WSLP2726 Power Metal Strip Resistor

    1. 产品简介


    Vishay Dale的WSLP2726 Power Metal Strip电阻器是一款专为高功率应用设计的产品,适用于电流检测、电压分压及脉冲应用等多种场景。这种电阻器具有极低的电阻值(最低可达0.0002Ω),能够在极端环境中保持良好的硫化抗性。此外,该电阻器还通过了AEC-Q200认证,适合汽车和其他需要严格标准的应用领域。

    2. 技术参数


    - 电阻值范围: 0.0002Ω至7Ω
    - 额定功率: 5W(P70°C时)
    - 容差: ±1.0%、±5.0%
    - 温度系数(TCR): ±75ppm/°C至±110ppm/°C
    - 工作温度范围: -65°C至+170°C
    - 最大工作电压: 由功率/能量耗散限制
    - 热感电动势(thermal EMF): <3μV/°C
    - 焊盘尺寸: 5.6mm × 2.44mm(适用于WSLP2726型号)

    3. 产品特点和优势


    - 高功率密度: WSLP2726拥有非常高的功率密度,能够在紧凑的空间内实现高功率消耗。
    - 全焊接结构: 高可靠性的全焊接结构使电阻器能够承受各种恶劣环境。
    - 低温度系数: TCR值低于20ppm/°C,确保了精确的电阻稳定性。
    - 抗硫化设计: 无惧高硫环境,提供长期稳定的性能。
    - 高功率等级: 最高功率等级达到7W,支持高负载需求。

    4. 应用案例和使用建议


    - 电流检测: WSLP2726适用于需要精密电流检测的应用,如电池管理系统。
    - 电压分压: 在需要准确电压分压的电路中,WSLP2726可以提供稳定可靠的解决方案。
    - 脉冲应用: 由于其低电感和低热感电动势,WSLP2726非常适合用于脉冲电路。
    使用建议:
    - 确保电路板具有足够的散热能力,以避免过热。
    - 遵循推荐的焊接工艺,以确保最佳连接。

    5. 兼容性和支持


    - 兼容性: WSLP2726与标准SMD设备兼容,可轻松集成到现有设计中。
    - 支持: Vishay提供了详尽的技术文档和支持,帮助客户进行选型和应用设计。

    6. 常见问题与解决方案


    - 问题: 电阻值随温度变化较大
    - 解决方案: 确认工作温度在指定范围内,并检查是否已安装适当的散热措施。
    - 问题: 脉冲响应不稳定
    - 解决方案: 使用适当容量的电容器进行滤波,并确保电源供应稳定。

    7. 总结和推荐


    总体而言,Vishay Dale WSLP2726是一款高性能的功率金属条电阻器,特别适合需要高精度和高稳定性的应用场合。其独特的特性使其在市场上具备强大的竞争力。对于那些寻求高效且可靠的电流检测和电压分压解决方案的工程师来说,这款产品无疑是一个值得考虑的选择。强烈推荐使用此产品,尤其是在需要处理高压、高温或高脉冲电流的场景下。

WSLP2726L5000FEA参数

参数
额定功率 7W
电阻个数 -
引脚数量 -
电阻值 500μΩ
温度系数 ±75ppm/℃
精度 ±1%
长*宽*高 6.9mm*6.6mm*3.15mm
通用封装 2726
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSLP2726L5000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSLP2726L5000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSLP2726L5000FEA WSLP2726L5000FEA数据手册

WSLP2726L5000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 1.159 ¥ 9.8515
库存: 22500
起订量: 1500 增量: 1
交货地:
最小起订量为:1500
合计: ¥ 14777.25
