WSMS2908L1000JK

产品分类:
产品描述:
供应商型号: LM-1858296
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY  WSMS2908L1000JK

WSMS2908L1000JK概述

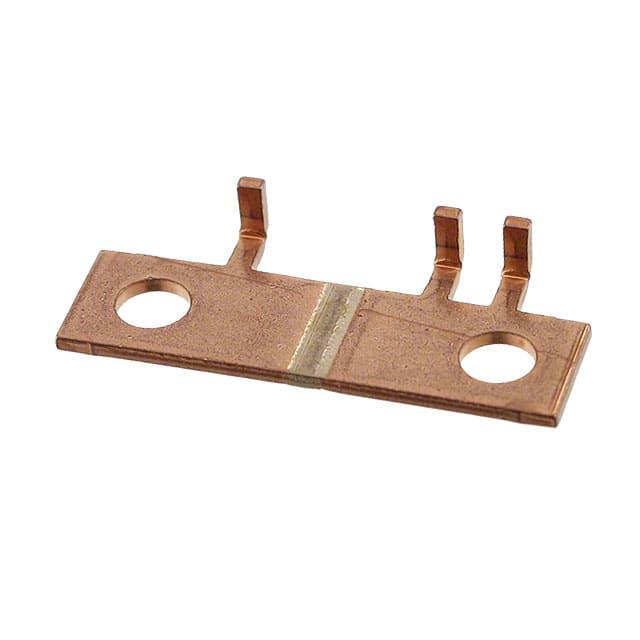

    WSMS2908 Vishay Dale Power Metal Strip® Meter Shunt Resistor

    产品简介


    WSMS2908 Vishay Dale Power Metal Strip® Meter Shunt Resistor是一款专为单相或多相电能表设计的低阻值电阻器。它采用独特的处理技术,提供极低的电阻值,适用于需要高精度测量的场合。这款电阻器具有非常高的功率密度,并通过全焊接结构提高了稳定性。

    技术参数


    - 型号规格:WSMS2908
    - 电阻值范围:100 μΩ 至 500 μΩ
    - 当前可用电阻值:100 μΩ, 250 μΩ, 300 μΩ, 430 μΩ, 500 μΩ
    - 额定功率:3.0 W(在70°C)
    - 温度系数:± 1100 ppm/°C(100 μΩ),± 300 ppm/°C(250 μΩ),± 225 ppm/°C(300 μΩ),± 175 ppm/°C(430 μΩ 和 500 μΩ)
    - 工作温度范围:-65°C 至 +170°C
    - 最大电流:按照 P/R(功率/电阻)比率计算
    - 重量:每1000个约2100克

    产品特点和优势


    - 高功率密度:WSMS2908在体积较小的情况下提供了较高的功率密度。
    - 5端子连接设计:方便安装和测试。
    - 极低的电阻值:采用独有的工艺技术,使得电阻值低至0.0001 Ω。
    - 低热电动势:< 3 μV/°C。
    - 低电感:< 5 nH。
    - 认证和合规性:符合AEC-Q200标准,材料分类见www.vishay.com/doc?99912。

    应用案例和使用建议


    WSMS2908主要应用于单相或多相电能表。例如,在电能计量设备中,它可以用来精确测量电流,从而确保电能表的准确度。使用时,确保工作环境符合规定的温度和湿度条件,以保证其长期稳定运行。另外,建议对电能表进行定期校准,以确保其测量精度。

    兼容性和支持


    WSMS2908与各种电能表和其他电子设备兼容,可以无缝集成到现有系统中。制造商提供全面的技术支持和售后服务,包括产品咨询、故障排除和维修服务。

    常见问题与解决方案


    1. 问题:电阻器出现过热现象
    - 解决方案:检查工作环境温度是否超过允许范围,并确保散热装置正常工作。

    2. 问题:电阻器读数不准确
    - 解决方案:确保电路接线正确,并进行定期校准。如果仍然存在问题,联系技术支持团队寻求进一步帮助。

    总结和推荐


    WSMS2908 Vishay Dale Power Metal Strip® Meter Shunt Resistor 是一款高性能、高可靠性的电阻器,特别适合于电能计量设备。它具备高功率密度、极低的电阻值和良好的热稳定性等特点,使其在市场上具有很强的竞争优势。强烈推荐在电能表和类似的高精度测量设备中使用这款电阻器。

WSMS2908L1000JK参数

参数
长*宽*高 29mm*8mm*1.1mm
应用等级 汽车级
零件状态 在售
包装方式 散装

WSMS2908L1000JK厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSMS2908L1000JK数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY VISHAY INTERTECHNOLOGY WSMS2908L1000JK WSMS2908L1000JK数据手册

WSMS2908L1000JK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.5322 ¥ 21.2704
20+ $ 2.4881 ¥ 20.9004
50+ $ 2.4441 ¥ 20.5305
100+ $ 2.4221 ¥ 20.3456
库存: 28
起订量: 19 增量: 0
交货地:
最小起订量为:10
合计: ¥ 212.7
直接购买
加入购物车
