592D477X06R3C2T20H

产品分类: 钽电容
产品描述: 470μF ±20% 6.3V 100mΩ 2812 贴片安装 7.1mm*3.2mm*2mm
供应商型号: 1565093
供应商: 海外现货
标准整包数: 1

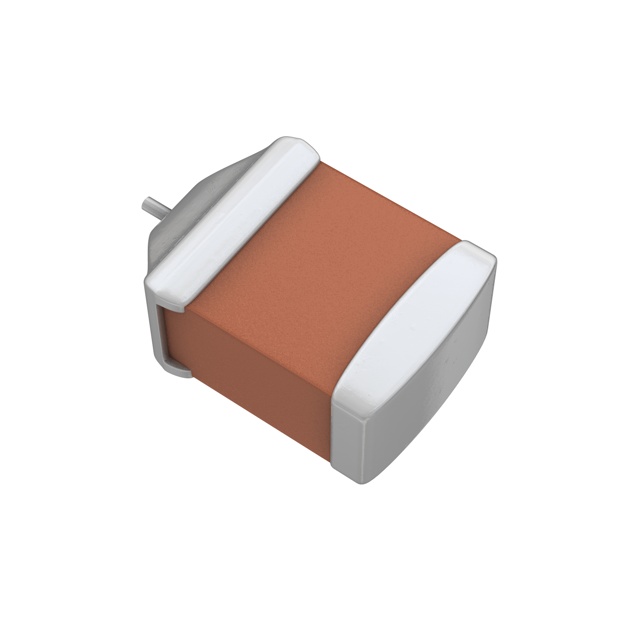

VISHAY INTERTECHNOLOGY 钽电容 592D477X06R3C2T20H

592D477X06R3C2T20H概述

    Vishay Sprague TANTAMOUNT™ 592D系列固态钽芯片电容器技术手册解析

    产品简介


    Vishay Sprague的TANTAMOUNT™ 592D系列固态钽芯片电容器是一种高性能的表面贴装型电容器,适用于广泛的工业和消费类电子产品。这些电容器采用1.0 mm到2.5 mm的高度设计,确保了其在紧凑空间中的应用灵活性。其主要功能是提供高容量值(1 μF到2200 μF)和低等效串联电阻(ESR),广泛应用于通信设备、计算机、汽车电子和医疗设备等领域。

    技术参数


    - 温度范围:-55°C 至 +125°C,超过85°C需要电压降额。
    - 容量范围:1 μF 到 2200 μF。
    - 容差:± 10%,± 20%标准。
    - 电压等级:4 VDC 至 50 VDC。
    - 引脚端子:100%纯锡(标准),也可以选择金电镀或60/40焊料电镀。
    - 包装形式:8 mm 和 12 mm 带盘式包装,符合EIA 481标准。
    - 高度:1.0 mm 至 2.5 mm,最大高度具体型号见“Standard Ratings”表。

    产品特点和优势


    - 耐用性增强:新设计具备更高的脉冲应用能力。
    - 多样化尺寸:高度范围从1.0 mm到2.5 mm,满足不同设计需求。
    - 可靠的端子处理:提供100%纯锡(标准)、金电镀及60/40焊料电镀多种选择。
    - 优异的电气性能:低ESR,大容量,可适应各种复杂电路要求。
    - 兼容性:Case代码与EIA 535BAAC和CECC 30801兼容。

    应用案例和使用建议


    - 通信设备:用于电源管理电路中的滤波,提高信号稳定性和可靠性。
    - 计算机:作为主板上电容的补充,提升系统整体性能。
    - 汽车电子:承受极端温度变化,保证车载系统的稳定性。
    - 医疗设备:要求高精度和可靠性,适合用于监测仪器中的电源管理部分。
    使用建议:
    - 在高温环境中使用时,请务必注意电压降额。
    - 根据不同的应用场景选择适当的端子材料,以获得最佳性能。
    - 通过合理布局,减少PCB上的杂散电感,进一步优化电容器的使用效果。

    兼容性和支持


    - 兼容性:兼容EIA 535BAAC和CECC 30801标准,便于与其他组件集成。
    - 支持服务:如有任何技术问题,请联系tantalum@vishay.com获取帮助。

    常见问题与解决方案


    1. 高温下使用时电压不稳定:
    - 解决方案:在超过85°C的工作环境下,适当降低施加电压。

    2. 引脚断裂:
    - 解决方案:安装过程中尽量避免对电容器的过度应力,选用合适的焊接工艺。
    3. 高频噪声干扰:
    - 解决方案:结合EMI滤波器一起使用,以降低电磁干扰。

    总结和推荐


    综上所述,Vishay Sprague的TANTAMOUNT™ 592D系列固态钽芯片电容器凭借其独特的性能和适用范围,尤其适合需要高容量、低ESR和优良热稳定性的场合。无论是从温度适应性还是电气特性来看,这些电容器都表现优异,值得在现代电子设备中广泛应用。对于设计师来说,它们是不可或缺的选择之一。强烈推荐使用这些高质量的电容器来提升你的电子设备性能和可靠性。

592D477X06R3C2T20H参数

参数
电容值 470μF
ESR-等效串联电阻 100mΩ
容差 ±20%
额定电压 6.3V
工作寿命 -
长*宽*高 7.1mm*3.2mm*2mm
通用封装 2812
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

592D477X06R3C2T20H厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

592D477X06R3C2T20H数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 钽电容 VISHAY INTERTECHNOLOGY 592D477X06R3C2T20H 592D477X06R3C2T20H数据手册

592D477X06R3C2T20H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 18.0988
50+ ¥ 16.8922
100+ ¥ 16.5906
250+ ¥ 16.5906
500+ ¥ 16.5906
库存: 1219
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 18.09
