BFC233923222

产品分类: 薄膜电容
产品描述: 2.2nF ±20% 聚丙烯 630V 310V 通孔安装 12.5mm*4mm*10mm
供应商型号: Q-BFC233923222
供应商: 期货订购
标准整包数: 1000

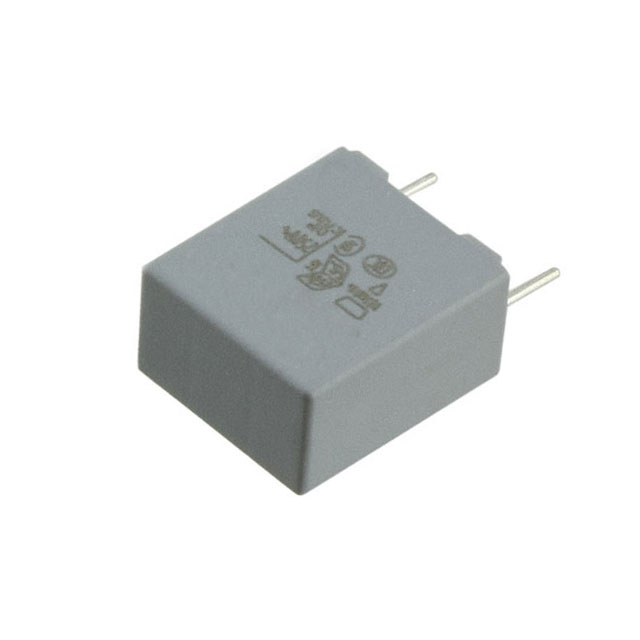

VISHAY INTERTECHNOLOGY 薄膜电容 BFC233923222

BFC233923222概述


    产品简介


    产品名称
    MKP339 X2 干式聚丙烯膜电容器
    产品类型
    该电容器为标准的交流抑制型(X2 类)电容器,适用于工业和家电领域的应用。型号 MKP339 X2 属于 Vishay BCcomponents 品牌的 MKP 系列。
    主要功能
    MKP339 X2 是一款适用于交流电路的干式薄膜电容器,主要用于抑制电磁干扰(EMI)。其关键特征包括出色的电气特性和卓越的热稳定性,可在严苛的工作环境中保持高效运行。
    应用领域
    该电容器广泛应用于家电、电动工具、照明设备等领域,特别是在需要抑制电磁干扰的应用场合。

    技术参数


    尺寸和封装
    - 引脚间距:7.5 mm 至 27.5 mm
    - 封装形式:散装、带状包装、卷盘包装
    容量范围
    - 电容值:0.001 μF 至 4.7 μF(符合 E6 和 E12 系列)
    - 容差:± 20%,± 10%,± 5%
    电气特性
    - 额定交流电压:310 VAC,50 Hz 至 60 Hz
    - 最大直流电压:800 VDC(在 85°C 下),630 VDC(在 110°C 下)
    工作环境
    - 气候测试等级:根据 IEC 60068-1 标准,分类为 55/110/56/C(产品体积 ≤ 1750 mm³)或 55/110/56/B(产品体积 > 1750 mm³)
    - 最高应用温度:≤ 470 nF 时为 110°C(< 1000 小时时为 125°C),> 470 nF 时为 110°C
    构造
    - 电介质:聚丙烯膜
    - 电极:金属化膜
    - 外壳封装:塑料外壳,环氧树脂密封,阻燃材料(UL Class 94 V-0)

    产品特点和优势


    独特功能
    1. 高可靠性:通过 AEC-Q200 认证,确保在恶劣环境下的稳定表现。
    2. 宽容量范围:提供多种电容值,以适应不同应用需求。
    3. 优越的电气特性:低损耗角正切(tan δ),保证低损耗运行。
    市场竞争力
    该电容器凭借其卓越的电气特性和耐高温能力,在同类产品中具有显著的市场竞争力,适用于各种高压和高温环境。

    应用案例和使用建议


    使用场景
    MKP339 X2 在家电、电动工具、照明设备等领域的电磁干扰抑制中有着广泛的应用。例如,在洗衣机、微波炉、冰箱等家用电器中,该电容器可以有效抑制电源线上的电磁干扰。
    使用建议
    - 在设计时,确保电容器与负载匹配,选择合适的电容值。
    - 确保引脚间距与电路板布局相匹配,以避免不必要的接触或短路。
    - 考虑散热问题,尤其是在高温环境下使用时,确保良好的通风条件。

    兼容性和支持


    兼容性
    MKP339 X2 可与标准电路板和其他电子元件无缝兼容。其广泛适用性使其易于集成到现有系统中。
    支持
    Vishay BCcomponents 提供全面的技术支持,包括详细的安装指南、技术文档和在线咨询服务。如有任何疑问或需要进一步技术支持,可以通过技术支持邮箱 rfi@vishay.com 联系他们。

    常见问题与解决方案


    常见问题及解决方案
    1. 问:如何确定合适的电容值?
    - 答:参考制造商提供的规格表和应用手册,根据具体应用需求和电路设计来选择合适的电容值。

    2. 问:如何处理焊接不良?
    - 答:确保焊接工艺符合标准,必要时可以采用热风枪重新加热焊接点,以确保牢固连接。

    3. 问:如何确认电容器的电气特性是否符合要求?
    - 答:使用专业的电气测试设备,如万用表或 LCR 测试仪,进行参数测量和验证。

    总结和推荐


    综合评估
    MKP339 X2 是一款高性能的干式聚丙烯膜电容器,具有广泛的容量范围和优良的电气特性。其卓越的稳定性和可靠性使其在各种应用中表现出色。
    推荐使用
    鉴于其优良的电气性能和广泛应用范围,强烈推荐 MKP339 X2 用于各种需要电磁干扰抑制的高压和高温环境。对于需要可靠性和长期稳定性的应用场合,MKP339 X2 是一个非常值得选择的产品。

BFC233923222参数

参数
电容值 2.2nF
容差 ±20%
介电材料 聚丙烯
额定电压-AC 310V
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 12.5mm*4mm*10mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

BFC233923222厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BFC233923222数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY BFC233923222 BFC233923222数据手册

BFC233923222封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ $ 0.1284 ¥ 1.1297
库存: 20000
起订量: 6000 增量: 1000
交货地:
最小起订量为:6000
合计: ¥ 6778.2
