PR02000201202JR500

产品分类: 通孔电阻
产品描述: 12KΩ ±5% 2W ±250ppm/℃ 通孔安装 10mm(长度)
供应商型号: REB-WLR3492
供应商: 海外现货
标准整包数: 5000

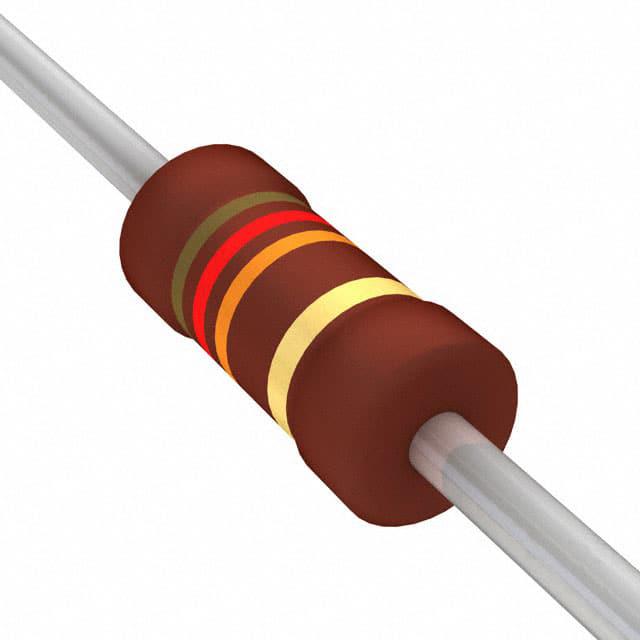

VISHAY INTERTECHNOLOGY 通孔电阻 PR02000201202JR500

PR02000201202JR500概述

    Vishay BCcomponents Power Metal Film Leaded Resistors

    1. 产品简介


    Vishay BCcomponents的PR01、PR02和PR03型号的金属薄膜引线电阻是适用于多种通用功率应用的高性能电阻器。这些电阻器采用高纯度陶瓷体,通过在其表面涂覆一层均匀的金属合金薄膜,并切割出螺旋槽来实现电阻值。此外,它们配备了焊接的电解铜或镀铜铁连接引脚,并用红色非易燃涂层保护,以提供电气、机械和气候保护。这些电阻器适用于各种应用领域,包括汽车电子、照明镇流器和一般电源用途。

    2. 技术参数


    以下为这些电阻器的主要技术规格:
    - 电阻范围:0.22Ω 至 1MΩ(PR01),0.33Ω 至 1MΩ(PR02),1Ω 至 1MΩ(PR03)
    - 电阻精度:±1%,±5%
    - 温度系数:±250 ppm/K
    - 额定功率:1W(PR01),2W(PR02),3W(PR03)
    - 最大工作电压:350V(PR01),500V(PR02 和 PR03),750V(PR03)
    - 热阻:135 K/W(PR01),75 K/W(PR02),60 K/W(PR03)

    3. 产品特点和优势


    - 高功率密度:这些电阻器在小型封装中提供了高功率等级,从1W到3W不等。
    - 精确的熔断特性:可预测的熔断特性使其适合在电源和保护电路中使用。
    - 抗燃性:符合IEC 60115-1标准,具备主动和被动抗燃特性。
    - AEC-Q200认证:PR01和PR02型号通过AEC-Q200认证,适合汽车应用。
    - 材料合规性:符合RoHS、ELV和REACH等环保标准。

    4. 应用案例和使用建议


    这些电阻器广泛应用于汽车电子系统、照明镇流器和一般电源应用。使用时需要注意散热设计,以确保长期稳定运行。例如,在较高环境温度下工作时,可能需要特殊焊接合金或板材以保持组装的可靠性。在设计时,可以估计特定应用下的电阻变化情况,设置负载和温度限制,以保持所需的稳定性。

    5. 兼容性和支持


    这些电阻器与其他电子元器件和设备具有良好的兼容性,支持自动插件机和切割弯折机处理。Vishay公司提供全面的技术支持和售后服务,包括产品规格和应用指南。

    6. 常见问题与解决方案


    - 问题:长时间使用后,电阻值发生漂移。
    - 解决方案:定期进行耐久性测试和湿热测试,根据结果调整负载和温度限制。
    - 问题:焊接点温度过高。
    - 解决方案:选择合适的焊接合金或板材,以提高焊接点的可靠性。

    7. 总结和推荐


    综上所述,Vishay BCcomponents的PR01、PR02和PR03型号金属薄膜引线电阻在高功率应用中表现出色。它们的高精度、良好稳定性以及符合多种环保标准的特点,使其成为市场上值得信赖的选择。特别是对于需要高功率、良好耐温性和可靠性的应用,这些电阻器无疑是理想的选择。强烈推荐用于各种高要求的电力应用领域。

PR02000201202JR500参数

参数
电阻值 12KΩ
精度 ±5%
额定功率 2W
温度系数 ±250ppm/℃
长*宽*高 10mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PR02000201202JR500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR02000201202JR500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR02000201202JR500 PR02000201202JR500数据手册

PR02000201202JR500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0584 ¥ 0.5123
10000+ $ 0.0569 ¥ 0.499
15000+ $ 0.0559 ¥ 0.4901
20000+ $ 0.0553 ¥ 0.4852
库存: 20000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 2561.5
