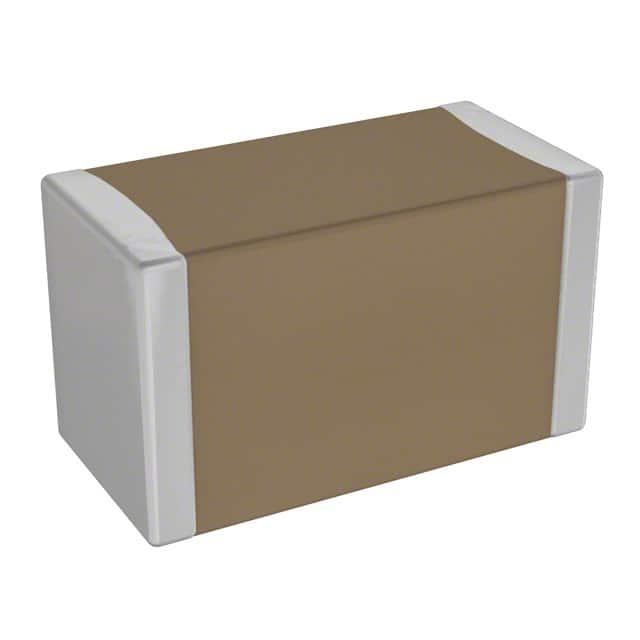

VJ0603Y224JXQPW1BC

产品分类: 陶瓷电容
产品描述: 220nF ±5% X7R 10V 0603 贴片安装 1.6mm(长度)*800μm(宽度)
供应商型号: 2896442
供应商: 海外现货
标准整包数: 10
VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0603Y224JXQPW1BC

VJ0603Y224JXQPW1BC概述

    # Vishay VJ...W1BC Basic Commodity Series Multilayer Ceramic Chip Capacitors 技术手册

    产品简介


    Vishay VJ...W1BC 系列是专为普通应用设计的表面贴装多层陶瓷片式电容器。该系列提供从 0402 到 1210 的多种外形尺寸,适用于消费电子、电信、数据处理和移动设备等广泛的应用场景。系列产品采用了镍屏障和全锡端接,通过干片工艺制造,并使用基体金属电极系统(BME)。此外,材料分类已遵循RoHS标准进行说明。

    技术参数


    以下是VJ...W1BC系列的关键技术规格:
    | 参数 | 规格范围 |

    | 尺寸代码 | 0402, 0603, 0805, 1206, 1210 |
    | 操作温度范围 | C0G: -55°C 至 +125°C
    X5R: -55°C 至 +85°C
    X7R: -55°C 至 +125°C
    Y5V: -25°C 至 +85°C |
    | 电容范围 | C0G: 0.5 pF 至 39 nF
    X5R: 47 nF 至 220 μF
    X7R: 100 pF 至 47 μF
    Y5V: 10 nF 至 100 μF |
    | 额定电压 | C0G: 10 VDC 至 100 VDC
    X5R: 6.3 VDC 至 50 VDC
    X7R: 10 VDC 至 100 VDC
    Y5V: 6.3 VDC 至 100 VDC |
    | 温度系数 | C0G: ±30 ppm/°C
    X5R: ±15%
    X7R: ±15%
    Y5V: +30%/-80% |
    | 绝缘电阻 | ≥10 GΩ 或 Rx C ≥ 500 ΩxF |
    | 测试条件 | 预处理后测量;30%-70%相对湿度 |

    产品特点和优势


    - 多样化的尺寸选择:支持从 0402 到 1210 的多种封装形式,满足不同设计需求。
    - 高可靠性电介质:采用超稳定C0G(NP0)电介质,提供卓越的温度稳定性。
    - 高容量选项:X5R 和 X7R 提供大容量选择,适合高频应用。
    - 先进的制造工艺:使用镍屏障与全锡端接,提高耐久性和焊接性能。
    - 市场竞争力:BME(基体金属电极)技术降低生产成本并提升产品可靠性。

    应用案例和使用建议


    应用案例
    - 消费电子产品:用于手机和平板电脑的滤波电路。
    - 电信设备:在通信模块中作为旁路或去耦电容。
    - 数据处理:服务器中的信号调节和电源管理。
    - 移动应用:便携式医疗设备中的稳压组件。
    使用建议
    - 在高频电路中优选C0G电介质以减少温度漂移。
    - 对于需要较大容量的场合,可选择X5R或X7R电介质。
    - 设计时需考虑工作环境温度范围,确保选型匹配。

    兼容性和支持


    该产品与大多数主流电路板材料兼容,且可通过Vishay官网获得技术支持文档和软件工具。Vishay还提供了全面的产品保修服务和技术支持团队,客户可以通过mlcc@vishay.com获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值随时间老化严重 | 选用C0G(NP0)电介质以避免老化影响 |
    | 温度范围内性能波动显著 | 检查电介质是否符合指定要求 |
    | 焊接过程中出现开裂现象 | 确保焊点设计合理并遵循正确的焊接流程 |

    总结和推荐


    总体而言,Vishay VJ...W1BC 系列是一款性能优越、性价比高的电容器产品,特别适合需要高稳定性和可靠性的应用场景。我们强烈推荐此系列产品给需要多功能解决方案的设计工程师。无论是消费类还是工业级应用,该产品都能提供优异的表现和支持。

VJ0603Y224JXQPW1BC参数

参数
电容值 220nF
容差 ±5%
温度系数 X7R
额定电压 10V
长*宽*高 1.6mm(长度)*800μm(宽度)
通用封装 0603
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VJ0603Y224JXQPW1BC厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0603Y224JXQPW1BC数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0603Y224JXQPW1BC VJ0603Y224JXQPW1BC数据手册

VJ0603Y224JXQPW1BC封装设计

查看详情并下载
Symbol
Footprint
3D Model
