VKO472MCQDRUKR

产品分类: 陶瓷电容
产品描述: 4.7nF ±20% Y5U(E) 440V(AC) 通孔安装 13.5mm(长度)*16.5mm(高度)
供应商型号: VKO472MCQDRUKR-ND
供应商: Digi-Key
标准整包数: 8000

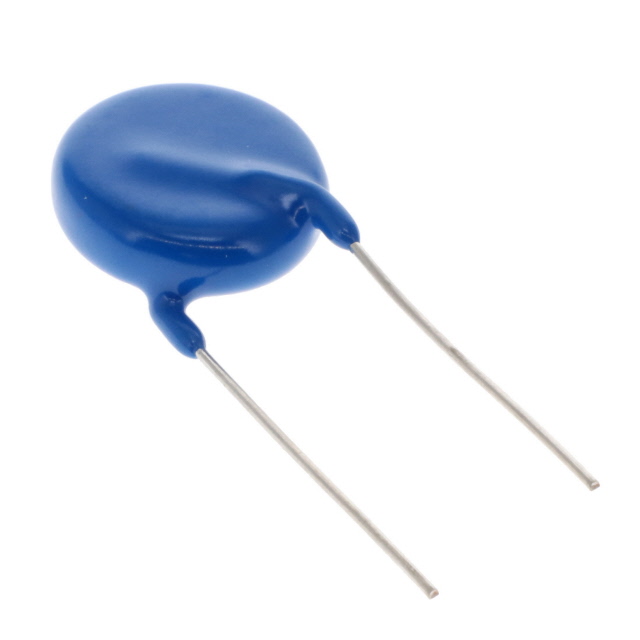

VISHAY INTERTECHNOLOGY 陶瓷电容 VKO472MCQDRUKR

VKO472MCQDRUKR概述

    VKO 系列陶瓷电容:技术手册详解

    产品简介


    VKO 系列是由 Vishay Draloric 生产的一系列交流线额定陶瓷盘式电容器。这些电容器符合 IEC 60384-14.4 的标准要求,适用于 X1(440 VAC)和 Y2(300 VAC)等级的应用。它们主要用于交流线路旁路、电磁干扰(EMI)和射频干扰(RFI)抑制及滤波。

    技术参数


    | 参数 | 规格 |

    | 额定电压 | X1: 440 VAC, Y2: 300 VAC |
    | 容量范围 | 1.0 nF 到 4.7 nF |
    | 容量公差 | ± 10%, ± 20% |
    | 工作温度范围 | -40 °C 至 +125 °C |
    | 绝缘电阻 | ≥ 6000 MΩ |
    | 泄漏电流 | 2600 VAC, 50 Hz, 60 s 测试 |
    | 散热因子 | 最大 2.5% (1 kHz) |

    产品特点和优势


    VKO 系列陶瓷电容具备以下显著特点和优势:
    - 高可靠性:经过严格的测试,确保在各种环境下的稳定运行。
    - 宽范围铅样式:提供多种引脚样式选择,方便客户根据具体应用需求进行选择。
    - 小尺寸设计:适合空间受限的应用场合。
    - 安全认证:通过了多个国际安全认证(如 IEC 60384-14.4, UL 60384-14.1, CSA E60384-1:03 和 CSA E60384-14:09),适用于全球市场。
    - 材料分类:符合 RoHS 标准,环保无害。

    应用案例和使用建议


    VKO 系列陶瓷电容广泛应用于以下几个方面:
    - X1/Y2 电路:用于高压交流线路中的安全保护。
    - EMI/RFI 滤波:用于减少电磁干扰和射频干扰。
    - 旁路电路:用于旁路不必要的信号频率。
    在使用过程中,建议注意以下几点:
    - 温度控制:保持电容的工作温度在规定的范围内,避免过热导致性能下降。
    - 正确接线:根据不同的应用场景选择合适的引脚样式和间距,确保良好的电气连接。
    - 合理布局:电容应尽量靠近需过滤的信号源,以达到最佳的滤波效果。

    兼容性和支持


    VKO 系列电容器可以与其他标准交流电路组件良好兼容。若在使用过程中遇到问题,可以联系制造商的技术支持团队获取帮助。

    常见问题与解决方案


    以下是用户可能遇到的一些问题及其解决方案:
    - 问题:电容容量不一致。
    解决方案:检查电容的生产批次和批次间的差异,更换同一型号的新电容。
    - 问题:高温环境下电容性能下降。
    解决方案:使用散热片或其他散热措施,确保电容在允许的工作温度范围内运行。
    - 问题:安装后出现接触不良。
    解决方案:检查引脚的焊接情况,重新焊接确保良好的电气接触。

    总结和推荐


    VKO 系列陶瓷电容器以其高可靠性、宽泛的温度范围、多样化的铅样式和符合国际安全标准等优势,在多种应用场景中表现出色。无论是用于高压交流电路的保护,还是用于 EMC/EMI 滤波,这些电容器都能提供可靠的解决方案。因此,我们强烈推荐 VKO 系列电容器作为高压交流电路中的首选产品。

VKO472MCQDRUKR参数

参数
电容值 4.7nF
容差 ±20%
温度系数 Y5U(E)
额定电压 440V(AC)
长*宽*高 13.5mm(长度)*16.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

VKO472MCQDRUKR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VKO472MCQDRUKR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VKO472MCQDRUKR VKO472MCQDRUKR数据手册

VKO472MCQDRUKR封装设计

查看详情并下载
Symbol
Footprint
3D Model
