首页  >  产品百科  >  TNPU060348K7BZEN00

TNPU060348K7BZEN00

产品分类: 贴片电阻
产品描述: 48.7KΩ ±0.1% 100mW ±5ppm/℃ 0603 贴片安装 1.6mm*850μm*550μm
供应商型号: UA-TNPU060348K7BZEN00
供应商: 海外现货
标准整包数: 1000

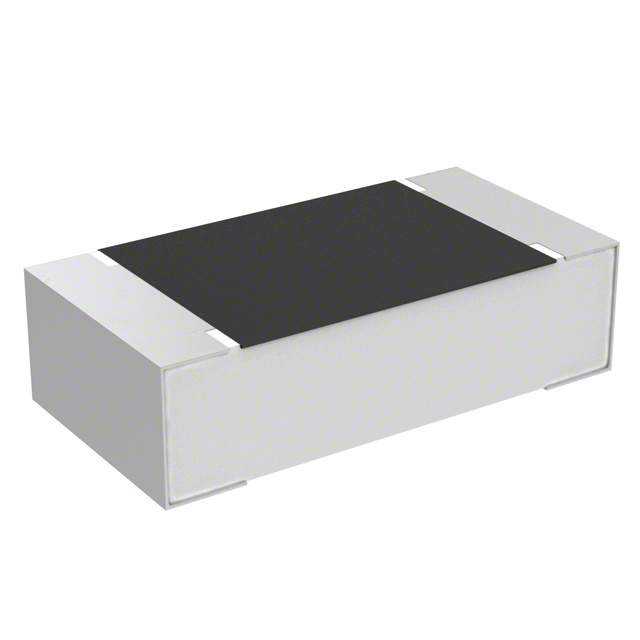

VISHAY INTERTECHNOLOGY 贴片电阻 TNPU060348K7BZEN00

TNPU060348K7BZEN00概述


    产品简介


    Vishay TNPU e3 超精密薄膜芯片电阻
    Vishay 的 TNPU e3 超精密薄膜扁平芯片电阻是一种集可靠性和超精密性于一体的高端电子元器件。它不仅继承了 TNPW e3 产品的可靠性,还具有更先进的精度和稳定性,适用于对尺寸、精度和稳定性要求极高的各种应用场景。

    技术参数


    - 电阻范围:TNPU0603 e3: 100Ω 至 100kΩ;TNPU0805 e3: 100Ω 至 332kΩ;TNPU1206 e3: 100Ω 至 511kΩ。
    - 电阻容差:± 0.1%,± 0.05%,± 0.02%。
    - 温度系数:± 10 ppm/K,± 5 ppm/K。
    - 额定功率:TNPU0603 e3: 0.1 W;TNPU0805 e3: 0.125 W;TNPU1206 e3: 0.25 W。
    - 最大可承受电压:TNPU0603 e3: 75 V;TNPU0805 e3: 150 V;TNPU1206 e3: 200 V。
    - 耐久性测试:可在 -55°C 到 125°C 环境下正常工作,最大薄膜温度为 125°C。
    - 绝缘耐压:1 分钟耐压 TNPU0603 e3: 100 V;TNPU0805 e3: 200 V;TNPU1206 e3: 300 V。

    产品特点和优势


    - 低温度系数和高精度:温度系数仅为 ± 10 ppm/K 和 ± 5 ppm/K,提供卓越的精度(± 0.05%、± 0.02% 和 ± 0.1%)。
    - 硫化抗性验证:根据 ASTM B 809 标准进行硫化抗性验证。
    - 卓越的湿气抵抗力:在 85°C 和 85% 湿度条件下表现出色。
    - 出色的稳定性:不同环境条件下表现出的稳定性在 1000 小时内不超过 0.05%。
    - 符合 AEC-Q200 标准:适用于汽车电子等领域。

    应用案例和使用建议


    应用场景:工业设备、电信、医疗设备、仪表仪器、测试测量设备、汽车行业。
    使用建议:当电阻在电路中耗散功率时,需考虑由于热阻导致的温升。因此,在设计电路时应注意散热,确保允许的最大膜温度不超过 125°C。此外,这些电阻在允许范围内运行不会受到寿命限制,但在长时间操作中,可能由于电阻值的变化而达到一个特定应用可接受的极限,从而影响其功能性使用寿命。

    兼容性和支持


    这些电阻器适合自动贴片装配系统,适用于波峰焊接、回流焊或蒸汽相焊接,且封装材料能够抵抗常用的电子行业清洁溶剂,包括醇类、酯类和水基溶液。这些电阻器符合 RoHS 标准,且纯锡镀层与无铅或含铅焊接工艺兼容。对于任何适用的敷形涂层、灌封材料及其工艺,建议通过适当的方法进行资格认证以确保整个系统的长期稳定性。

    常见问题与解决方案


    - 问题 1:电阻器在高湿度环境下如何保持稳定性?
    - 解决方案:这些电阻器具有卓越的湿气抵抗力,在 85°C 和 85% 湿度条件下仍能保持稳定,因此可以放心应用于高湿度环境。
    - 问题 2:如何避免焊接过程中的损坏?
    - 解决方案:使用适当的焊接工艺如回流焊或蒸汽相焊接,可有效避免电阻器在焊接过程中受损。

    总结和推荐


    综合评估:Vishay TNPU e3 超精密薄膜芯片电阻以其低温度系数、高精度和卓越的稳定性,成为工业、电信、医疗、仪表等多个领域的理想选择。特别适用于需要高精度和稳定性的应用场合。其优越的湿气抵抗力、硫化抗性和严格的制造控制使其在市场上具备强大的竞争力。
    推荐:鉴于其卓越的技术性能和广泛应用范围,强烈推荐使用 Vishay TNPU e3 超精密薄膜芯片电阻。

TNPU060348K7BZEN00参数

参数
电阻值 48.7KΩ
精度 ±0.1%
额定功率 100mW
温度系数 ±5ppm/℃
长*宽*高 1.6mm*850μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

TNPU060348K7BZEN00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TNPU060348K7BZEN00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY TNPU060348K7BZEN00 TNPU060348K7BZEN00数据手册

TNPU060348K7BZEN00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.8675 ¥ 7.2697
10000+ $ 0.705 ¥ 5.9079
库存: 0
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 0
直接购买
加入购物车
