LPS0800H3302GB

产品分类: 其它固定电阻
产品描述: ±2% ±150ppm/℃ 33KΩ 800W 法兰安装 64.7mm(长度)*25.8mm(高度)
供应商型号: 1678595
供应商: 海外现货
标准整包数: 15

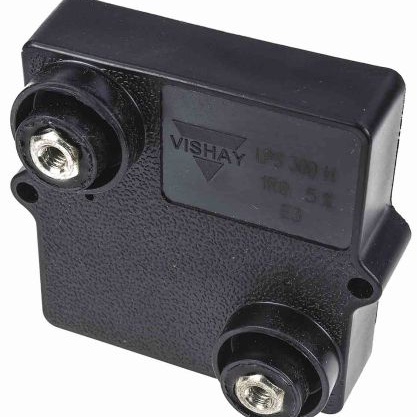

VISHAY INTERTECHNOLOGY 其它固定电阻 LPS0800H3302GB

LPS0800H3302GB概述


    产品简介


    LPS 800 是一款由 Vishay Sfernice 生产的大功率电阻器,专为安装在散热片上设计。该电阻器采用了厚膜技术,具有卓越的电气特性和耐热性能。它的主要功能是提供高功率电阻,适用于各种工业应用,如电源管理、电机驱动和工业自动化设备。

    技术参数


    - 功率额定值:在 85°C 的底部壳温下可达到 800 W。
    - 电阻范围:0.3 Ω 至 900 kΩ(E24 系列)。
    - 电压等级:限值为 5 kV。
    - 温度系数:电阻小于等于 1 Ω 时,± 500 ppm/°C;1 Ω < 电阻 ≤ 10 Ω 时,± 300 ppm/°C;电阻大于 10 Ω 时,± 150 ppm/°C。
    - 热阻抗:RTH (j-c) 为 0.112 °C/W。
    - 绝缘强度:符合 IEC 60115-1 标准,最大测试电压为 7 kVRMS 或 12 kVRMS。
    - 绝缘电阻:直到 12 kV。
    - 电感量:≤ 0.1 μH。
    - 局部放电:仅在 LPS 800 D 模型中,≤ 100 pC/7 kV,≤ 10 pC/5 kV;其他型号请咨询厂家。

    产品特点和优势


    LPS 800 具有多项独特功能和优势:
    - 高功率密度:800 W 的功率在 85°C 的壳温下表现优异。
    - 宽电阻范围:从 0.3 Ω 到 900 kΩ,覆盖广泛的应用需求。
    - 非感应设计:避免了电感效应,确保电气性能稳定。
    - 易于安装:标准螺钉固定方式,方便快捷。
    - 低辐射:减少热量散发,延长使用寿命。
    - 高可靠性和稳定性:通过多种环境测试验证,满足严苛的应用条件。

    应用案例和使用建议


    应用案例
    LPS 800 可以用于多种应用场景,如:
    - 电源管理:提供高精度电阻,提高系统的稳定性和可靠性。
    - 电机驱动:提供高效的电流限制和保护功能。
    - 工业自动化:适应高温和高压环境,确保设备运行的连续性。
    使用建议
    - 清洁表面:确保安装前,接触面干净无尘。
    - 平整度要求:散热片需具备良好的平整度,建议范围在 0.05 mm 至 0.1 mm/100 mm。
    - 涂覆硅脂或导热垫:为了改善热传导效率,建议在接触面上涂抹硅脂(如 Bluesil Past 340)或导热垫(如 Q-Pad II)。
    - 正确紧固螺丝:两个紧固螺丝需拧紧至 2 Nm,确保散热效果。

    兼容性和支持


    - 兼容性:适用于多种类型的散热片,但建议选择适合的型号和尺寸以确保最佳效果。
    - 技术支持:Vishay 提供全方位的技术支持和维护服务,包括安装指南、使用说明和技术咨询。

    常见问题与解决方案


    - 问题 1:如何判断电阻器是否安装正确?
    - 解决方案:确保所有接触面干净、平滑,涂抹适当的导热材料,并按指定扭矩拧紧螺丝。

    - 问题 2:在高功率工作时,电阻器发热严重怎么办?
    - 解决方案:优化散热设计,选择合适的散热片,并确保接触面涂覆导热材料,保证良好的热传导。

    总结和推荐


    LPS 800 大功率电阻器以其出色的性能和稳定的电气特性,成为工业应用中的理想选择。其高功率密度、宽电阻范围、非感应设计和易于安装的特点使其在市场上具备强大的竞争力。推荐用户在需要高功率电阻的应用场景中优先考虑使用 LPS 800。

LPS0800H3302GB参数

参数
精度 ±2%
额定功率 800W
电阻个数 -
引脚数量 -
电阻值 33KΩ
温度系数 ±150ppm/℃
长*宽*高 64.7mm(长度)*25.8mm(高度)
安装方式 法兰安装

LPS0800H3302GB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

LPS0800H3302GB数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY LPS0800H3302GB LPS0800H3302GB数据手册

LPS0800H3302GB封装设计

查看详情并下载
Symbol
Footprint
3D Model
