BFC237075154

产品分类: 薄膜电容
产品描述: 150nF ±10% 涤纶 63V 40V 通孔安装 7.2mm*2.5mm*6.5mm
供应商型号: BN-BFC237075154
供应商: 海外现货
标准整包数: 5

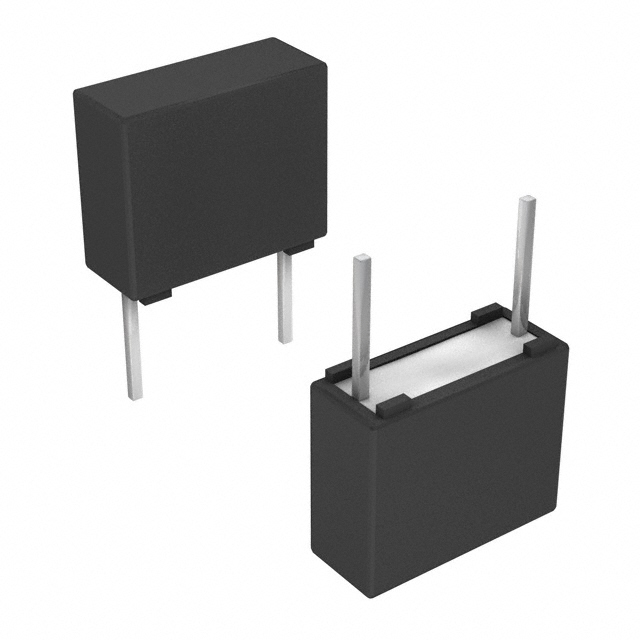

VISHAY INTERTECHNOLOGY 薄膜电容 BFC237075154

BFC237075154概述

    Vishay BCcomponents MKT370 系列电容器

    产品简介


    Vishay BCcomponents 的 MKT370 系列电容器是一种径向引脚封装的聚酯薄膜电容器。这些电容器具有优良的稳定性、高可靠性及长寿命等特点。适用于多种应用场景,如阻塞和耦合、旁路、储能等。此外,它们广泛应用于电信、工业和消费类电子产品中。该系列产品通过了AEC-Q200认证(修订版D),符合RoHS标准。

    技术参数


    - 电容范围(E12系列):0.001 μF 至 1.5 μF
    - 电容精度:±10% 或 ±5%
    - 额定直流电压:50 V、63 V、250 V、400 V、630 V
    - 额定交流电压:32 V、40 V、63 V、160 V、220 V
    - 环境测试等级:IEC 60068-1 55/100/56(50 V 和 63 V)
    - 最大应用温度:50 V 和 63 V 时为100°C;>63 V 时为105°C
    - 额定温度:85°C
    - 绝缘电阻:≥15 MΩ(10 V 下,1分钟)
    - 损耗角正切:在1 kHz、10 kHz 和 100 kHz 下分别为0.00075、0.0013 和 0.0022(电容 ≤ 0.1 μF)
    - 结构类型:单层和三层结构(630 V 且 0.00068 μF 至 0.0018 μF)
    - 封装材料:阻燃塑料外壳和环氧树脂(UL 94 V-0)
    - 引线材料:镀锡铜线
    - 尺寸:高度公差±0.3 mm,长度、宽度和直径公差根据具体型号有所不同

    产品特点和优势


    - 5.08 mm 引脚间距:适合多种自动化组装工艺,提高生产效率。
    - 多样的包装形式:支持散装、带盘包装和卷轴包装,适用于不同应用需求。
    - AEC-Q200 认证:确保在汽车和工业领域的高可靠性和长寿命。
    - 优越的电气性能:低损耗角正切,高绝缘电阻,提供稳定的电容值。

    应用案例和使用建议


    - 阻塞和耦合电路:在高频应用中保持稳定的阻抗特性。
    - 旁路电容:用于去耦和滤波,提高电路稳定性。
    - 储能应用:如电源管理系统的储能装置。

    使用建议:确保电容器的引线与PCB板的良好接触,特别是在振动和冲击环境下。对于大尺寸电容器,可以通过机械固定引线或额外加固来增强稳固性。同时,合理规划PCB上的空间布局,留出足够的余量以适应不同的电容规格。

    兼容性和支持


    该系列产品与其他标准电子组件兼容,并且可以应用于多种电子系统中。厂商提供了详细的技术支持和售后保障服务,用户可以通过联系技术支持团队解决各类技术问题。

    常见问题与解决方案


    1. 电容器的引线断裂问题
    - 解决方案:检查焊接工艺,确认焊接温度和时间控制适当;使用适当的夹具确保焊接过程中无应力作用于引线上。
    2. 电容器电容值不稳定
    - 解决方案:检查存储条件是否符合规定;如需校准,参考标准进行校验。
    3. 电容器发热问题
    - 解决方案:检查电路设计和散热措施;确保工作温度不超过最大允许值。

    总结和推荐


    综上所述,Vishay BCcomponents 的 MKT370 系列电容器以其广泛的电容范围、严格的制造工艺和优良的电气特性,成为了众多应用场景的理想选择。其优异的性能和可靠性使其在市场上具备较强的竞争力。因此,我们强烈推荐这款产品给需要高性能电容器的用户。如果你的应用对电容稳定性、使用寿命和可靠性有较高要求,MKT370 将是您的不二之选。

BFC237075154参数

参数
电容值 150nF
容差 ±10%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC 40V
额定电压-DC 63V
长*宽*高 7.2mm*2.5mm*6.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装

BFC237075154厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BFC237075154数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY BFC237075154 BFC237075154数据手册

BFC237075154封装设计

查看详情并下载
Symbol
Footprint
3D Model
