WSR5R0700FEA

产品分类: 贴片电阻
产品描述: 70mΩ ±1% 5W ±75ppm/℃ 4527 贴片安装 11.56mm*6.98mm*2.54mm
供应商型号: F-WSR5R0700FEA
供应商: 海外现货
标准整包数: 1500

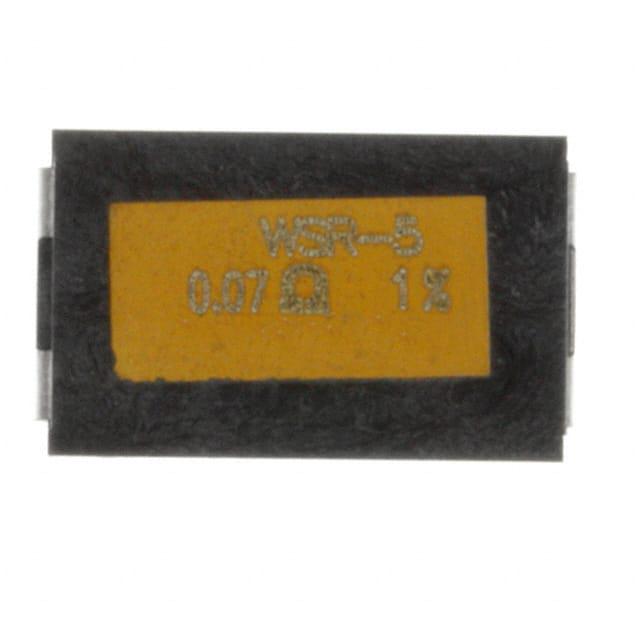

VISHAY INTERTECHNOLOGY 贴片电阻 WSR5R0700FEA

WSR5R0700FEA概述

    # Vishay Dale WSR High Power Power Metal Strip Resistor

    产品简介


    Vishay Dale WSR High Power系列电阻器是一种高性能的表面贴装电阻器,专为电流检测、电压分压和脉冲应用而设计。该系列电阻器具有低阻值(最低可达0.001Ω),并且通过了AEC-Q200认证,适用于汽车和其他高可靠性要求的应用场景。

    技术参数


    主要规格
    - 型号:WSR5
    - 功率等级:5.0 W
    - 阻值范围:0.01 Ω 至 0.3 Ω
    - 精度:± 0.5% 或 ± 1.0%
    - 重量:每千片约476克
    - 尺寸:45.27 mm × 11.56 mm × 2.54 mm(长×宽×高)
    电气特性
    - 温度系数(TCR):< 20 ppm/°C
    - 介电强度:> 500 VAC
    - 绝缘电阻:> 10^9 Ω
    - 工作温度范围:-65°C 至 +275°C
    - 最大工作电压:依据公式 \( \sqrt{P \times R} \)
    - 瞬态脉冲能力:在指定条件下可承受高达3倍额定功率的瞬态负载
    工作环境
    - 存储温度:-65°C 至 +275°C
    - 湿热测试:+85°C, 85% RH, 1000小时

    产品特点和优势


    - 高温封装:采用高强度封装材料,确保高温下的稳定性能。
    - 改进的热管理:设计时充分考虑热管理,适用于各种环境下的电流检测。
    - 超低电阻值:采用独特的处理工艺,能够产生极低的电阻值,最小可达0.001Ω。
    - 硫化抵抗:采用不易受硫化影响的构造材料。
    - 低热电动势:低热电动势 < 3 μV/°C,确保更高的测量精度。
    - 紧凑设计:非常低的电感值(0.5 nH 至 5 nH)和极小的体积使得它们非常适合空间受限的设计。

    应用案例和使用建议


    应用案例
    - 电流检测:广泛应用于需要精确测量电流的应用中。
    - 电压分压:用于需要高精度分压的应用中。
    - 脉冲应用:例如电力电子设备中的脉冲信号处理。
    使用建议
    - 在高湿度环境中使用时,确保正确的安装方法以提高可靠性。
    - 使用过程中应注意不要超过最大工作电压,以防过热损坏。
    - 在某些特殊应用场景下,建议进行额外的测试以验证其适用性。

    兼容性和支持


    兼容性
    - 与大多数表面贴装设备(SMD)兼容,易于集成到现有系统中。
    支持
    - Vishay提供详尽的技术文档和支持服务,包括在线计算工具(如 Power Metal Strip 计算器),方便客户进行产品选型和技术验证。

    常见问题与解决方案


    常见问题及解决方法
    1. Q:在高湿度环境下使用时,如何提高可靠性?
    - A: 确保正确密封并选择合适的保护涂层材料,避免潮气进入。

    2. Q:产品能否承受极端温度变化?
    - A: 是的,WSR5系列已通过了严格的温度循环测试,适用于极端温度环境。
    3. Q:如果发现产品出现故障,应如何处理?
    - A: 及时联系Vishay技术支持团队,他们会根据具体情况提供解决方案或维修服务。

    总结和推荐


    综合评估
    Vishay Dale WSR High Power系列电阻器凭借其卓越的电气性能、稳定的温度系数以及抗硫化设计,成为众多高可靠性应用场景的理想选择。该系列产品在精度、稳定性以及工作环境适应性方面表现出色,是一款值得推荐的产品。
    推荐结论
    鉴于其出色的表现和广泛应用领域,强烈推荐使用Vishay Dale WSR High Power系列电阻器。对于需要高精度电流检测、电压分压和脉冲应用的场合,该系列产品无疑是最佳选择之一。

WSR5R0700FEA参数

参数
电阻值 70mΩ
精度 ±1%
额定功率 5W
温度系数 ±75ppm/℃
长*宽*高 11.56mm*6.98mm*2.54mm
通用封装 4527
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSR5R0700FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSR5R0700FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSR5R0700FEA WSR5R0700FEA数据手册

WSR5R0700FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 1.0902 ¥ 9.2341
3000+ $ 1.0805 ¥ 9.1516
4500+ $ 1.0707 ¥ 9.0692
库存: 1500
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 13851.15
