PR02000201500JR500

产品分类: 通孔电阻
产品描述: 150Ω ±5% 2W ±250ppm/℃ 通孔安装 10mm(长度)*3.9mm(宽度)
供应商型号: 4165080
供应商: 海外现货
标准整包数: 5000

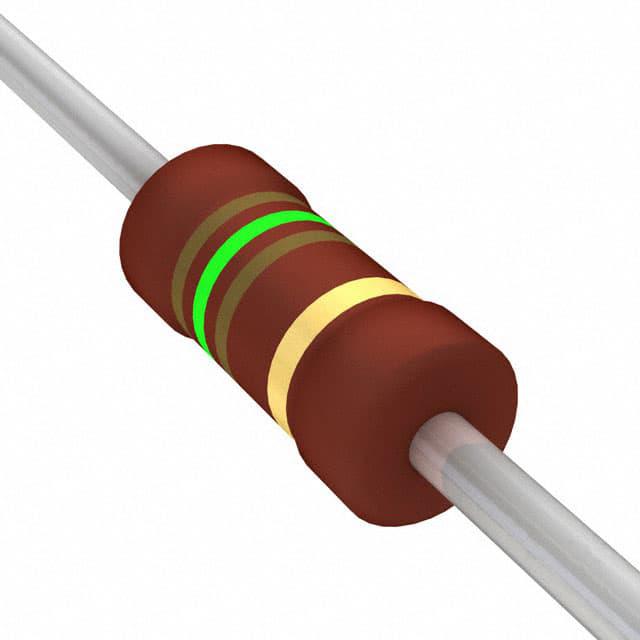

VISHAY INTERTECHNOLOGY 通孔电阻 PR02000201500JR500

PR02000201500JR500概述

    Vishay BCcomponents Power Metal Film Leaded Resistors PR01, PR02, PR03

    产品简介


    Vishay BCcomponents 的金属膜电阻系列,包括PR01、PR02 和 PR03型号,适用于广泛的工业应用。这些电阻器采用了均匀的金属合金薄膜沉积在高质量陶瓷体上的技术。经过精密切割后,通过焊接电解铜或镀铜铁制成的连接线至端帽。这些电阻器具有高功率密度(0207尺寸可达1W至0617尺寸可达3W),并在小型封装内提供了卓越的功能。

    技术参数


    | 规格 | PR01 | PR02 | PR03 |

    | 尺寸 | 0207 | 0411 | 0617 |
    | 阻值范围 | 0.22Ω 至 1MΩ | 0.33Ω 至 1MΩ | 0.68Ω 至 1MΩ |
    | 阻值精度 | ±1%;±5% | ±1%;±5% | ±1%;±5% |
    | 温度系数 | ±250ppm/K | ±250ppm/K | ±250ppm/K |
    | 额定耗散功率 | 1W | 2W | 3W |
    | 热阻 (Rth) | 135K/W | 75K/W | 60K/W |
    | 最大工作电压 | 350V AC/DC | 500V AC/DC | 750V AC/DC |

    产品特点和优势


    1. 高功率密度:能够在小体积中提供高达3W的额定耗散功率。
    2. 严格质量控制:生产的每个电阻器均经过全面测试以确保质量和可靠性。
    3. 耐高温性:最高可达250°C的温度系数,使其适合各种严苛的工作环境。
    4. 符合行业标准:符合IEC 60115-1及AEC-Q200标准,确保广泛应用的兼容性和稳定性。

    应用案例和使用建议


    1. 汽车电子:这些电阻器在发动机管理系统和其他汽车电子系统中广泛使用。
    2. 照明球盏:用于调节电流和电压,实现精确的光输出。
    3. 通用电源应用:如开关电源、逆变器等。为了优化其性能,建议将电阻器安装在散热良好的位置,避免过热。

    兼容性和支持


    这些电阻器适用于各种自动插入设备和剪切弯曲机器。焊接性能优越,即使在长时间储存后依然可靠。它们兼容铅(Pb)自由和含铅焊接过程,完全无铅设计。厂商还提供相应的技术支持和服务保障。

    常见问题与解决方案


    1. 问题:电阻值偏移较大
    - 解决方案:检查电路板的散热情况,确保合理的热阻设计。
    2. 问题:焊接后电阻值变化
    - 解决方案:使用纯锡焊料进行焊接,并确保焊接点与电阻体之间距离至少为1mm。

    总结和推荐


    Vishay BCcomponents 的金属膜电阻PR01、PR02和PR03凭借其高功率密度、严格的质量控制和广泛的应用范围,在电子元器件市场中具备显著的竞争优势。强烈推荐给需要高可靠性和稳定性电阻器的用户。

PR02000201500JR500参数

参数
电阻值 150Ω
精度 ±5%
额定功率 2W
温度系数 ±250ppm/℃
长*宽*高 10mm(长度)*3.9mm(宽度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PR02000201500JR500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR02000201500JR500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR02000201500JR500 PR02000201500JR500数据手册

PR02000201500JR500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.586
25000+ ¥ 0.586
50000+ ¥ 0.586
库存: 5000
起订量: 5000 增量: 0
交货地:
最小起订量为:5000
合计: ¥ 2930
