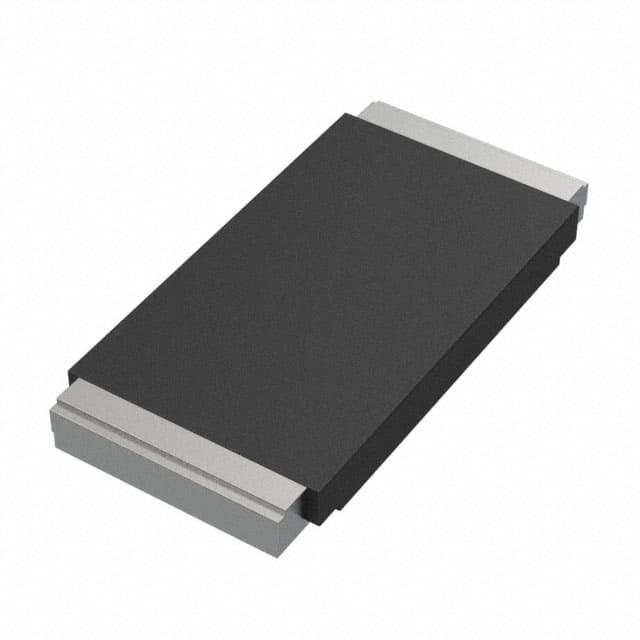

WFMB2010R0390FEA

产品分类: 贴片电阻
产品描述: 39mΩ ±1% 2W ±50ppm/℃ 2010 贴片安装 5.08mm*2.54mm*650μm
供应商型号: 3102719RL
供应商: element14
标准整包数: 10
VISHAY INTERTECHNOLOGY 贴片电阻 WFMB2010R0390FEA

WFMB2010R0390FEA概述


    产品简介


    Vishay Dale的Power Metal Plate™电流感测电阻器是一种专为多种电流感测及脉冲应用设计的产品,适用于开关电源、线性电源、仪器仪表、功率放大器、分流器、功率逆变器和电池管理等领域。这些电阻器提供两种尺寸:2010和2512,且能够支持从5 mΩ到500 mΩ的低阻值范围。其独特的处理技术保证了产品的高精度和稳定性。

    技术参数


    以下是Vishay Dale Power Metal Plate™电流感测电阻器的技术参数摘要:
    | 参数 | 规格 |

    | 尺寸(型号) | 2010和2512 |
    | 额定功率 | 2010: 2.0 W at 110 °C |
    2512: 3.0 W at 95 °C |
    | 电阻值范围 | 2010: 0.005 至 0.500 Ω |
    2512: 0.010 至 0.500 Ω |
    | 温度系数 | < 20 ppm/°C |
    | 最大终端温度 | 2010: 110 °C |
    2512: 95 °C |
    | 电气特性 | 高频率响应至50 MHz |
    低热电动势 < 3 μV/°C |
    | 兼容性 | AEC-Q200认证(汽车级) |

    产品特点和优势


    Vishay Dale的Power Metal Plate™电流感测电阻器具有多个显著特点和优势,包括:
    - 低阻值范围:产品能够在5 mΩ到500 mΩ之间提供精确的电阻值。
    - 低温度系数:温度系数低于20 ppm/°C,确保在广泛温度范围内保持稳定的电阻值。
    - 低热电动势:低于3 μV/°C的热电动势保证了测量精度。
    - 高频率响应:可达50 MHz的频率响应使其适合高频应用。
    - AEC-Q200认证:适合汽车领域的高可靠性要求。

    应用案例和使用建议


    应用案例
    该产品广泛应用于各种电流感测应用,如开关电源、线性电源和电池管理系统。例如,在开关电源中,它们可以有效地监测电流,以实现精确控制。
    使用建议
    - 在安装过程中,确保焊接工艺符合标准,避免过高温度对电阻器造成损害。
    - 在高温环境下使用时,需要考虑到热膨胀系数的影响,以确保连接的稳定性和可靠性。
    - 建议根据具体应用需求选择合适的封装尺寸(2010或2512),以平衡功率容量和成本。

    兼容性和支持


    Vishay Dale Power Metal Plate™电流感测电阻器具有良好的兼容性,可用于大多数现代电路板和设备中。公司提供了详尽的技术文档和支持,以确保用户能够顺利使用产品。

    常见问题与解决方案


    1. 问题:电阻器在高负载下过热
    - 解决方案:确保在额定功率范围内运行,如果必要,可以考虑增加散热措施。
    2. 问题:温度系数偏高
    - 解决方案:使用温度较低的环境或者选择具有更低温度系数的型号。
    3. 问题:焊接后电阻值不稳定
    - 解决方案:检查焊接工艺,确保焊接过程规范,减少外部干扰。

    总结和推荐


    Vishay Dale的Power Metal Plate™电流感测电阻器凭借其高精度、低温度系数和良好的兼容性,成为众多应用的理想选择。特别是在汽车和工业自动化领域,其卓越的性能使其在市场上具有很高的竞争力。综上所述,我们强烈推荐此款产品用于需要精确电流感测的应用场景。

WFMB2010R0390FEA参数

参数
电阻值 39mΩ
精度 ±1%
额定功率 2W
温度系数 ±50ppm/℃
长*宽*高 5.08mm*2.54mm*650μm
通用封装 2010
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WFMB2010R0390FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WFMB2010R0390FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WFMB2010R0390FEA WFMB2010R0390FEA数据手册

WFMB2010R0390FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.9346 ¥ 7.8227
100+ $ 0.8103 ¥ 6.7818
250+ $ 0.6833 ¥ 5.7195
500+ $ 0.5756 ¥ 4.8181
1000+ $ 0.4833 ¥ 4.0455
库存: 10890
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 78.22
