首页  >  产品百科  >  NTCLE400E3103H

NTCLE400E3103H

产品分类: NTC热敏电阻
产品描述: 10KΩ ±3% 250mW ±0.75% 3977K 通孔安装 17mm*6mm*395mm
供应商型号: 3020827
供应商: 海外现货
标准整包数: 1

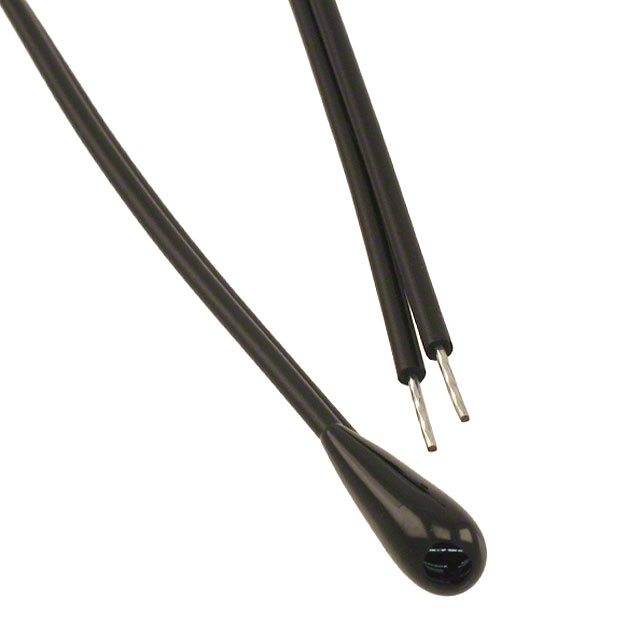

VISHAY INTERTECHNOLOGY NTC热敏电阻 NTCLE400E3103H

NTCLE400E3103H概述


    产品简介


    NTC热敏电阻系列(NTCLE400, NTCLS100, NTCLP100)是由Vishay BCcomponents公司设计制造的一类高精度、高性能的传感器。这些传感器主要用于温度测量、感应和控制,在远程位置和各种环境条件下都能可靠工作。它们采用小型NTC芯片并通过再流焊技术焊接在AWG#24 UL-2468导线上,具备出色的热响应速度和广泛的温度范围。

    技术参数


    - 电阻值(R25):2.2kΩ至100kΩ
    - R25容差:±3%
    - B25/85值:3977K至4190K
    - B25/85容差:±0.75%至±1.5%
    - 工作温度范围:-40°C至+85°C
    - 最大功耗:250mW
    - 最小耐压:1500VAC
    - 耗散系数:
    - NTCLE400: 6.0 mW/K
    - NTCLS100: 8.0 mW/K
    - NTCLP100: 6.0 mW/K
    - 响应时间(油温变化):
    - NTCLE400: 7秒
    - NTCLS100: 15秒
    - NTCLP100: 10秒
    - 重量:
    - NTCLE400: 4克
    - NTCLS100: 6克
    - NTCLP100: 6克

    产品特点和优势


    - 高精度和宽温度范围:这些传感器在广泛温度范围内保持高精度,适用于多种复杂环境。
    - 高稳定性:经过严格测试验证,确保长期使用中具有良好的稳定性和可靠性。
    - 价格性能比优秀:高性价比使其成为市场上热门选择。
    - 高胶粘强度:保证了导线和封装漆之间的牢固结合,提升了产品的整体耐用性。
    - 材料分类:提供了符合RoHS标准的产品,适合多种环保需求。

    应用案例和使用建议


    应用案例
    - 温度监测:在工业自动化、环境监控、医疗设备等应用中,可用于监测环境温度变化。
    - 液位测量:如油箱、储罐等液位检测。
    - 热管理:对需要进行精密温度控制的场合,如数据中心机房、实验室等提供精准的温度监控。
    使用建议
    - 选型建议:根据具体应用场景的温度范围和精度要求选择不同型号的NTC热敏电阻。
    - 安装建议:对于液体接触的应用,应选用NTCLP100型号并注意防水处理。对于远程测量,推荐使用NTCLE400型号。
    - 维护建议:定期检查连接线及封装情况,确保电气性能和机械强度的稳定性。

    兼容性和支持


    - 兼容性:这些传感器支持多种标准导线长度和类型,可定制化满足不同客户需求。
    - 技术支持:Vishay公司提供全方位的技术支持和售后服务,确保客户能快速解决问题。

    常见问题与解决方案


    1. 响应时间较长:可能由于测量介质粘度大或者温度变化速率较慢导致,可通过更换介质或适当调整测量环境来改善。
    2. 输出信号不稳定:检查传感器是否受电磁干扰影响,如是,可以增加屏蔽措施或调整安装位置。
    3. 长时间工作后精度下降:长时间高温运行会导致传感器老化,定期校准或更换新传感器可有效避免此类问题。

    总结和推荐


    综上所述,NTCLE400, NTCLS100, NTCLP100系列NTC热敏电阻凭借其高精度、稳定性以及优秀的价格性能比,在多个应用领域表现出色。无论是工业生产、科学研究还是医疗健康行业,这些传感器都是值得信赖的选择。推荐给所有需要高精度温度监测的场合。

NTCLE400E3103H参数

参数
25℃时的电阻值 10KΩ
精度 ±3%
额定功率 250mW
B0/50 -
B25/75 -
B值容差 ±0.75%
B25/100 -
B25/50 -
B25/85 3977K
长*宽*高 17mm*6mm*395mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

NTCLE400E3103H厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NTCLE400E3103H数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY NTC热敏电阻 VISHAY INTERTECHNOLOGY NTCLE400E3103H NTCLE400E3103H数据手册

NTCLE400E3103H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.5572
10+ ¥ 12.6139
50+ ¥ 11.773
100+ ¥ 11.773
200+ ¥ 11.5628
500+ ¥ 11.3525
2500+ ¥ 11.3525
5000+ ¥ 11.3525
库存: 1223
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.55
