RNC60H1102FSB14

产品分类: 通孔电阻
产品描述: 11KΩ ±1% 250mW ±50ppm/℃ 通孔安装 7.11mm(长度)
供应商型号: TS-RNC60H1102FSB14
供应商: 海外现货
标准整包数: 100

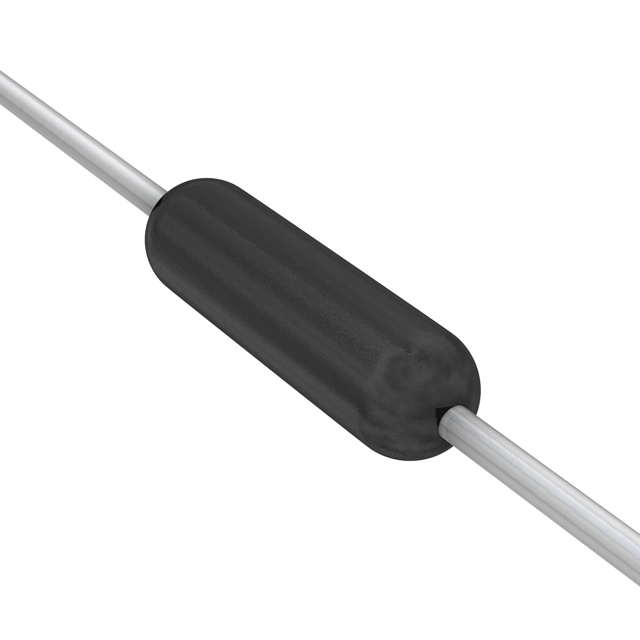

VISHAY INTERTECHNOLOGY 通孔电阻 RNC60H1102FSB14

RNC60H1102FSB14概述


    产品简介


    金属膜电阻(ERC系列)是Vishay Dale推出的高性能金属膜电阻器,符合MIL-PRF-55182军用标准,适用于高可靠性的工业和军事应用。这些电阻器具备极低噪声(-40 dB)、严格控制的温度系数及卓越的湿度防护能力。主要型号包括RNC50、RNC55、RNC60、RNC65和RNC70,广泛应用于航空航天、通信、医疗设备和高端工业控制系统等领域。

    技术参数


    | 参数 | 单位 | 条件 | 值 |
    ||
    | 功率等级 (P70°C) | W | 环境温度为70°C | 0.1至0.75 W |
    | 最大工作电压 | V | 视额定功率而定 | 10至300 V |
    | 阻值范围 | Ω | 10 Ω 至 3.01 MΩ | - |
    | 温度系数 | ppm/°C | ±25, ±50, ±100 ppm/°C | - |
    | 绝缘电阻 | Ω | 干燥条件 ≥ 10^11 Ω;湿热条件 ≥ 10^9 Ω | - |
    | 工作温度范围 | °C | -65 至 +175 °C | - |

    产品特点和优势


    1. 高可靠性:通过MIL-PRF-55182认证,具有低噪音特性和严格的质量控制。
    2. 卓越的温度适应性:能够在极端温度环境下稳定运行(-65°C 至 +175°C)。
    3. 抗湿性能:环氧涂层提供优异的防潮能力,确保长期使用寿命。
    4. 多样化包装选择:支持Bulk包装、Tape & Reel等多种形式,满足不同需求。

    应用案例和使用建议


    ERC系列电阻常用于需要高精度和高可靠性的场合,例如航空电子系统中的信号调理电路、军事雷达的阻抗匹配电路等。以下是一些典型应用场景和使用建议:
    - 在高功率电路中,需注意电阻的工作电压与温度限制,避免过载。
    - 在潮湿环境中,优先选用具有高绝缘电阻的产品以防止漏电现象。
    - 定期进行负载寿命测试(如10,000小时),确保产品性能始终如一。

    兼容性和支持


    ERC系列电阻与其他标准军规产品兼容,适用于多种接口设计。Vishay Dale提供全面的技术支持,包括定制化可靠性计划开发以及月度抽样测试。此外,全球分销商网络保证了充足库存供应,便于客户快速获取所需组件。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 噪声水平较高 | 检查安装环境是否符合低噪声要求 |
    | 工作温度超出规定范围 | 调整电路布局以减少热量积累 |
    | 阻值偏差超过允许范围 | 确保焊接质量并校准测试仪器 |

    总结和推荐


    ERC系列电阻凭借其出色的性能指标、高度的可靠性及广泛的适用性,在工业与军事领域占据重要地位。对于需要高精度、高温稳定性和长寿命的应用场景,我们强烈推荐使用ERC系列产品。其优越的设计和广泛的兼容性使其成为众多工程师的理想选择。然而,用户需根据具体应用环境合理选择型号,并严格按照手册操作以发挥最佳效果。

RNC60H1102FSB14参数

参数
电阻值 11KΩ
精度 ±1%
额定功率 250mW
温度系数 ±50ppm/℃
长*宽*高 7.11mm(长度)
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装

RNC60H1102FSB14厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RNC60H1102FSB14数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY RNC60H1102FSB14 RNC60H1102FSB14数据手册

RNC60H1102FSB14封装设计

查看详情并下载
Symbol
Footprint
3D Model
