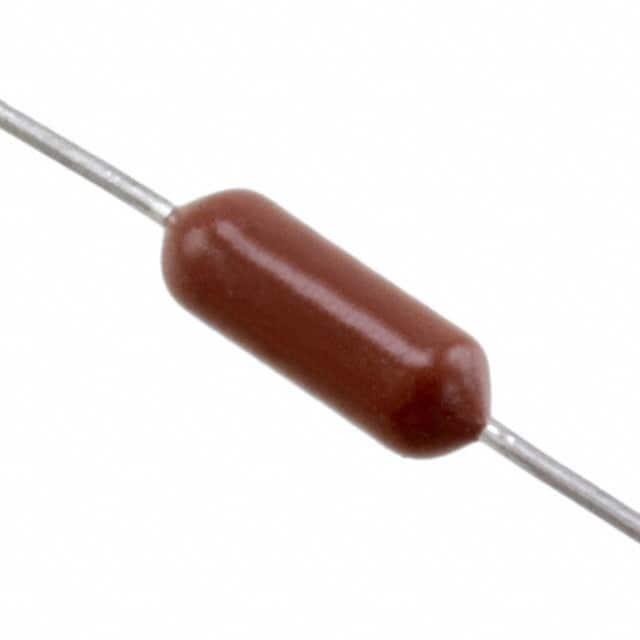

RN60C1001FRE6

产品分类: 通孔电阻
产品描述: 1KΩ ±1% 250mW ±50ppm/℃ 通孔安装 8.74mm(长度)
供应商型号: 541-RN60C1001FRE6TR-ND
供应商: Digi-Key
标准整包数: 1000
VISHAY INTERTECHNOLOGY 通孔电阻 RN60C1001FRE6

RN60C1001FRE6概述

    Vishay Dale CMF (Military RN and RL) Metal Film Resistors

    1. 产品简介


    Vishay Dale 的 CMF (Military RN 和 RL) 系列金属薄膜电阻是一种高性能的电阻器,适用于军事级应用。这些电阻器采用非常低噪声设计(-40 dB)和极低电压系数(5 ppm/V),并在宽温度范围内提供出色的稳定性。CMF 系列电阻器广泛应用于军事电子设备、航空航天、工业控制和高可靠性系统等领域。

    2. 技术参数


    - 功率额定值:
    - +70°C 条件下: 0.05 W (RN50), 0.10 W (RN55), 0.125 W (RN55 和 RN60), 0.25 W (RN60, RN65 和 RL07), 0.50 W (RN65, RN70 和 RL20), 0.75 W (RN70)
    - +125°C 条件下: 0.10 W (RN55), 0.125 W (RN55 和 RN60), 0.25 W (RN60, RN65 和 RL07), 0.50 W (RN65, RN70 和 RL20)
    - 最大工作电压: 200 V 至 350 V
    - 电阻范围:
    - RN50: 10Ω 至 100kΩ
    - RN55: 10Ω 至 301kΩ
    - RN60: 10Ω 至 1MΩ
    - RN65: 10Ω 至 2MΩ
    - RN70: 10Ω 至 2.49MΩ
    - RL07: 51Ω 至 150kΩ
    - RL20: 4.3Ω 至 470kΩ
    - 电压系数: 5 ppm/V
    - 绝缘电阻: ≥ 10^10 Ω (干燥环境); ≥ 10^8 Ω (湿度测试后)
    - 工作温度范围: -65°C 至 +175°C
    - 终端强度: 5 磅拉力测试 (RL07/RL20),2 磅拉力测试 (其余)

    3. 产品特点和优势


    - 低噪声: -40 dB
    - 低电压系数: 5 ppm/V
    - 控制温度系数
    - 阻燃环氧涂层
    - 军事规格: 满足或超过 MIL-R-10509 和 MIL-PRF-22684 的电气、环境和尺寸要求

    4. 应用案例和使用建议


    - 应用案例: 军事电子设备、航空航天、工业控制、高可靠性系统
    - 使用建议: 在极端温度环境下使用时,应注意遵循厂家提供的温度补偿曲线;在高湿度环境中,确保良好的通风和散热,以避免影响性能

    5. 兼容性和支持


    - 兼容性: CMF 系列电阻器与其他 Vishay Dale 产品具有良好的兼容性,适合用于多种标准电路设计中
    - 支持: Vishay 提供全面的技术支持,包括产品咨询、故障排查和售后支持。更多详细信息请访问 Vishay 官方网站或联系技术支持团队

    6. 常见问题与解决方案


    - 问题: 电阻器发热异常
    - 解决方案: 检查是否超出额定功率,调整负载电流或增加散热措施
    - 问题: 长期使用后性能下降
    - 解决方案: 进行负载寿命测试,根据测试结果进行更换或维修
    - 问题: 电阻值漂移
    - 解决方案: 检查是否超出工作温度范围,调整使用环境温度或选择更高温标的型号

    7. 总结和推荐


    综合评估: Vishay Dale CMF (Military RN 和 RL) 系列金属薄膜电阻具有优异的电气性能和可靠性,特别适合于严苛环境下的应用。其低噪声和低电压系数使得它们在精密测量和信号处理领域表现出色。
    推荐: 强烈推荐使用 Vishay Dale CMF 系列电阻器,尤其是在需要高可靠性和稳定性的应用场景中。

RN60C1001FRE6参数

参数
电阻值 1KΩ
精度 ±1%
额定功率 250mW
温度系数 ±50ppm/℃
长*宽*高 8.74mm(长度)
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 卷带包装

RN60C1001FRE6厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RN60C1001FRE6数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY RN60C1001FRE6 RN60C1001FRE6数据手册

RN60C1001FRE6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1953 ¥ 1.6346
2000+ $ 0.1794 ¥ 1.501
3000+ $ 0.1711 ¥ 1.4323
5000+ $ 0.1619 ¥ 1.3546
7000+ $ 0.1563 ¥ 1.3083
10000+ $ 0.1509 ¥ 1.2631
25000+ $ 0.1389 ¥ 1.1628
50000+ $ 0.1315 ¥ 1.1002
库存: 6000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 1634.6
