VS-150EBU04-N4

产品分类: 整流二极管/整流桥
产品描述: 60ns 150A 通孔安装
供应商型号: LYS-VS-150EBU04-N4
供应商: 海外现货
标准整包数: 25

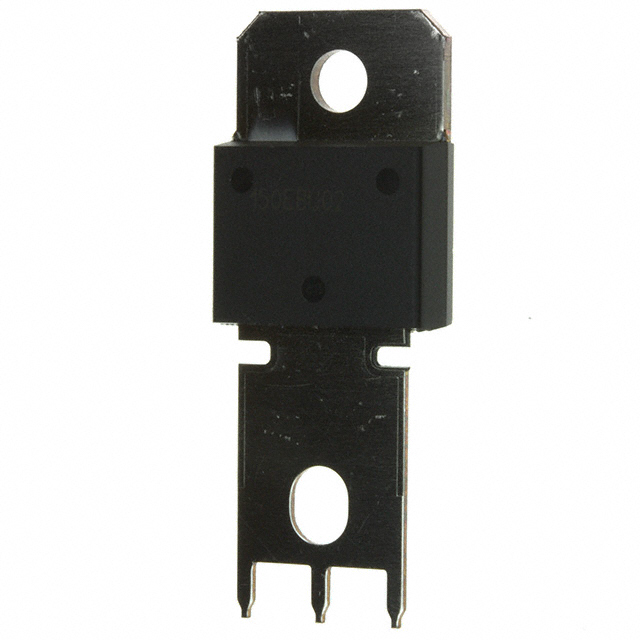

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-150EBU04-N4

VS-150EBU04-N4概述

    Vishay VS-150EBU04-N4 超快软恢复二极管

    产品简介


    Vishay Semiconductors 的 VS-150EBU04-N4 是一款超快软恢复二极管(Ultrafast Soft Recovery Diode),专为高频率电力调节系统设计,旨在减少损耗和电磁干扰(EMI/RFI)。这种二极管在高频焊接、电源转换器等领域表现卓越,尤其适用于开关损耗不是总损耗主要部分的应用。

    技术参数


    - 电流规格:
    - 最大连续正向电流:150 A
    - 单脉冲正向电流:1500 A
    - 最大重复正向电流:300 A
    - 电压规格:
    - 额定反向电压:400 V
    - 最大工作结温:175 °C
    - 电气特性:
    - 正向压降:0.9 V 至 1.3 V(根据电流和温度变化)
    - 反向泄漏电流:50 μA(额定电压下)
    - 结电容:100 pF(额定电压下)
    - 动态恢复特性:
    - 反向恢复时间:25 °C 下典型值 60 ns
    - 峰值恢复电流:11 A(25 °C 下)
    - 反向恢复电荷:490 nC(25 °C 下)
    - 热机械特性:
    - 结至外壳热阻:0.22 K/W 至 0.29 K/W
    - 结至散热片热阻:0.2 K/W
    - 最大重量:5.02 g

    产品特点和优势


    - 超快恢复时间:快速恢复能力显著降低了开关损耗。
    - 高温操作能力:最高可承受 175 °C 工作结温,适用于高温环境。
    - 材料分类:符合 ROHS 规范,无卤素,完全无铅。
    - 降低 RFI 和 EMI:减少无线电干扰和电磁干扰。
    - 减少旁路:大多数应用中不需要旁路电容器。
    - 提高工作频率:适用于高频工作环境。
    - 降低零件数量:简化电路设计,减少整体成本。

    应用案例和使用建议


    VS-150EBU04-N4 主要应用于高频焊接和电源转换器。例如,在电源转换器中,它可以用于实现高效的直流到交流转换,减少因高频切换产生的损耗和干扰。
    使用建议:
    1. 确保良好的散热设计,避免因过热导致器件失效。
    2. 选择合适的连接方式以保证可靠的电连接。
    3. 考虑使用散热片以提高器件的工作可靠性。

    兼容性和支持


    VS-150EBU04-N4 可与其他标准的高压二极管进行互换,具有广泛的适用性。Vishay 提供全面的技术支持和维护服务,通过 DiodesAmericas@vishay.com、DiodesAsia@vishay.com 和 DiodesEurope@vishay.com 提供技术支持。

    常见问题与解决方案


    1. 问:如何确定合适的安装扭矩?
    - 答:参考技术手册中的安装扭矩范围(1.2 N·m 至 2.4 N·m)进行安装。
    2. 问:如何测量器件的正向压降?
    - 答:使用多用途表测量在特定电流下的正向压降,参照手册中的图表进行验证。
    3. 问:如何确保器件的散热效果?
    - 答:使用散热片并确保良好的热接触,选择合适的安装方式和位置以最大化散热效果。

    总结和推荐


    总体来看,VS-150EBU04-N4 是一款高性能的超快软恢复二极管,特别适用于高频焊接和电源转换器等应用。它具备出色的超快恢复时间、高温工作能力和低 EMI/RFI 特性。对于需要高可靠性和高性能的电力调节系统来说,这款二极管是理想的选择。
    我们强烈推荐 Vishay 的 VS-150EBU04-N4 作为高性能电力调节系统的首选器件。

VS-150EBU04-N4参数

参数
配置 -
If - 正向电流 150A
Ir - 反向电流 -
Vr-反向电压 -
反向恢复时间 60ns
正向浪涌电流 -
安装方式 通孔安装
包装方式 散装

VS-150EBU04-N4厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-150EBU04-N4数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-150EBU04-N4 VS-150EBU04-N4数据手册

VS-150EBU04-N4封装设计

查看详情并下载
Symbol
Footprint
3D Model
