首页  >  产品百科  >  PHT0603Y1002BGT

PHT0603Y1002BGT

产品分类: 贴片电阻
产品描述: 10KΩ ±0.1% 37.5mW ±15ppm/℃ 0603 贴片安装 1.52mm*850μm*640μm
供应商型号: 71-PHT0603Y1002BGT
供应商: Mouser
标准整包数: 1

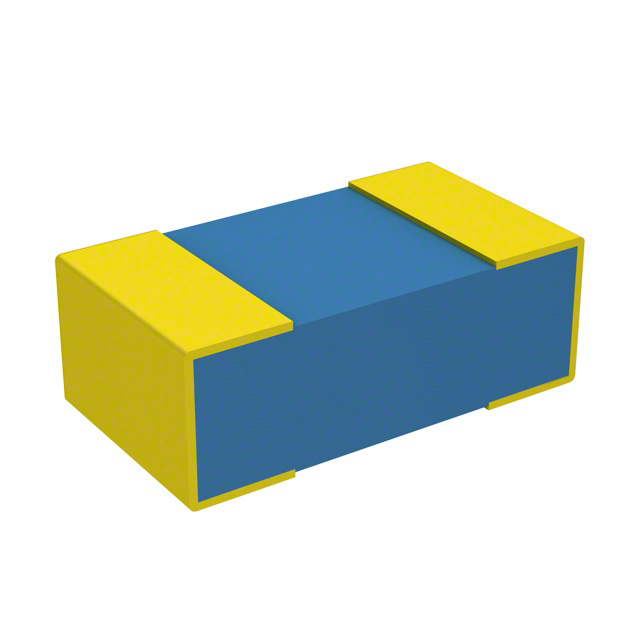

VISHAY INTERTECHNOLOGY 贴片电阻 PHT0603Y1002BGT

PHT0603Y1002BGT概述

    Vishay Sfernice PHT Thin Film Wraparound Chip Resistors

    1. 产品简介


    Vishay Sfernice 的 PHT 系列薄膜封装贴片电阻是一种高稳定性和高温适应性的电子元器件。它特别适用于极端环境下的应用,如地下作业。这些电阻器设计用于在高达 230°C 的温度下工作,无论是带电还是不带电状态,都具备卓越的稳定性。

    2. 技术参数


    | 规格 | 描述 |

    | 尺寸型号 | 0402, 0603, 0805, 1206, 2010 |
    | 阻值范围 | 10Ω 至 7.5MΩ |
    | 额定功率 | 0.0189W (0402), 0.0375W (0603), 0.06W (0805), 0.1W (1206), 0.2W (2010) |
    | 极限电压 | 50V (0402), 75V (0603), 150V (0805), 200V (1206), 300V (2010) |
    | 容差 | ±0.05%, ±0.1%, ±0.5%, ±1% |
    | 温度系数 | 10ppm/°C, 15ppm/°C, 25ppm/°C, 30ppm/°C, 50ppm/°C, 55ppm/°C |
    | 工作温度范围 | -55°C 至 +215°C |
    | 存储温度范围 | -55°C 至 +230°C |

    3. 产品特点和优势


    - 高稳定性:PHT 系列电阻在长期存储(15,000 小时)和负载寿命稳定性方面表现出色。
    - 高耐温性:可承受最高达 230°C 的高温。
    - 精准度高:容差最低可达 ±0.05%,具有优异的温度系数。
    - 多种尺寸选择:提供五种标准尺寸,满足不同应用需求。
    - 金端子:厚度小于 1 微米,增强导电性能和耐腐蚀性。

    4. 应用案例和使用建议


    PHT 系列电阻器广泛应用于工业、石油勘探、航空航天及医疗设备等领域,尤其是在需要高温稳定性的场合。在设计 PCB 时,设计师应考虑散热措施,以防止热失控。建议使用更大尺寸的芯片电阻来提高散热能力,以达到更高的额定功率。

    5. 兼容性和支持


    PHT 系列电阻器兼容多种 PCB 组装工艺和标准电气规格,易于集成到现有系统中。Vishay Sfernice 提供全面的技术支持和客户设计支持,帮助用户充分发挥其性能。

    6. 常见问题与解决方案


    - 问题:如何优化 PHT 的散热?
    - 解决方案:使用更大的芯片尺寸或安装散热垫,确保良好的热传导路径。
    - 问题:长时间高负荷运行导致的电阻漂移怎么办?
    - 解决方案:参考应用说明文档,确保遵循正确的设计和使用指南,进行定期维护和检查。

    7. 总结和推荐


    PHT 系列电阻器以其卓越的高温稳定性和高精度而闻名,在极端环境下表现优异。尽管价格可能略高于普通电阻器,但其优异性能和耐用性使其成为许多高端应用的理想选择。强烈推荐在需要极高稳定性和耐温性的环境中使用 PHT 系列电阻器。

PHT0603Y1002BGT参数

参数
电阻值 10KΩ
精度 ±0.1%
额定功率 37.5mW
温度系数 ±15ppm/℃
长*宽*高 1.52mm*850μm*640μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PHT0603Y1002BGT厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PHT0603Y1002BGT数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY PHT0603Y1002BGT PHT0603Y1002BGT数据手册

PHT0603Y1002BGT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.2365 ¥ 111.8484
10+ $ 8.371 ¥ 70.735
50+ $ 7.0848 ¥ 59.8666
库存: 117
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 111.84
