VOR1121A6

产品分类: 固态继电器
产品描述: AC,DC 15Ω 250V(AC),250V(DC) 200mA 1.36V(DC) 0V(DC)~1.5V(DC) DIP-6 通孔安装 7.6mm*6.65mm*3.55mm
供应商型号: 2888538
供应商: 海外现货
标准整包数: 1

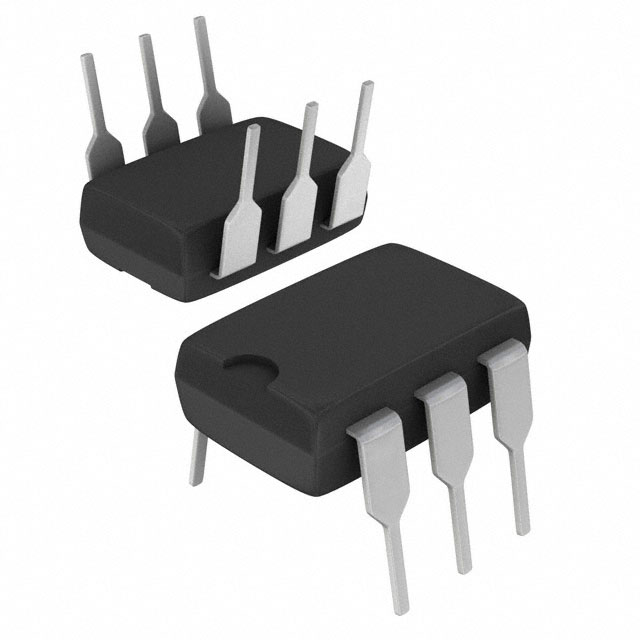

VISHAY INTERTECHNOLOGY 固态继电器 VOR1121A6

VOR1121A6概述

    Vishay Semiconductors VOR1121A6/VOR1121B6 Solid-State Relay

    1. 产品简介


    VOR1121A6 和 VOR1121B6 是 Vishay 半导体公司生产的光电隔离固态继电器(单通道常开型),型号分别为 DIP-6 和 SMD-6 封装。这类固态继电器适用于多种应用领域,包括通信系统、计量、安全设备、工业控制和电池管理系统等。它们基于混合架构设计,具备快速开关时间及宽工作温度范围的特点。高效率的 GaAlAs 红外发光二极管(IRED)提供了低输入侧正向电流。输出侧则采用高性能 MOSFET 开关,以实现低导通电阻,并可处理直流和交流信号。

    2. 技术参数


    - 输入端:
    - 连续正向电流:IF = 50 mA
    - 反向电压:VR = 5 V
    - 输入功率耗散:Pdiss = 80 mW

    - 输出端:
    - 最大负载电压:VL = 250 V
    - 最大连续负载电流:IL = 200 mA (AC/DC配置), 370 mA (仅DC配置)
    - 继电器输出功率耗散(连续):Pdiss = 550 mW
    - 温度范围:工作温度范围为 -40 至 +100°C,存储温度范围为 -40 至 +150°C

    - 性能参数:
    - 隔离测试电压:5300 VRMS
    - 典型导通电阻(AC/DC配置):RON = 12 Ω
    - 关断电阻:ROFF ≥ 1 GΩ
    - 绝缘电阻(Tamb = 25 °C, VIO = 500 V):RIO ≥ 1012 Ω
    - 最大瞬态隔离电压:VIOTM = 8000 Vpeak
    - 最大重复峰值隔离电压:VIORM = 890 Vpeak
    - 输出安全功率:PSO = 720 mW
    - 输入安全电流:ISI = 240 mA

    3. 产品特点和优势


    - 高隔离电压:具有 5300 VRMS 的隔离测试电压,适合在高电压环境中使用。
    - 低导通电阻:典型导通电阻为 12 Ω,提供良好的信号传输效率。
    - 宽工作温度范围:可在 -40°C 至 +100°C 范围内稳定工作,适应多种环境条件。
    - 清洁无跳变切换:确保信号传输过程中不会出现不稳定现象。
    - 电流限制保护:内置电流限制功能,有效保护系统免受过载损坏。
    - 低功耗:功耗低,符合节能环保要求。
    - 材料分类:材料符合 RoHS 标准,环保可靠。

    4. 应用案例和使用建议


    - 通信系统:在电信交换机中用作信号隔离与控制。
    - 计量系统:用于电力计量设备中的信号传输和隔离。
    - 安全设备:作为火灾报警系统中的信号隔离组件。
    - 工业控制系统:应用于自动化设备的信号传输与控制。
    使用建议:
    - 在选择使用该继电器时,确保其工作条件符合手册中的规定,特别是在高湿度或极端温度环境下。
    - 配合合适的驱动电路使用,以达到最佳的开关效果。
    - 在设计中考虑散热管理,以避免由于高功耗引起的热效应影响性能。

    5. 兼容性和支持


    - 产品符合 UL1577 和 DIN EN 60747-5-5 (VDE0884-5) 安全标准。
    - 厂商提供了详细的安装指南和售后服务,以帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题:如何确保继电器不会因为电压波动而失效?
    - 解决方案:使用合适的电源稳压电路来保持输入电压稳定。
    - 问题:如果负载电流超过额定值会怎样?
    - 解决方案:应配备电流限制保护措施,以防止过载。
    - 问题:如何判断继电器是否处于正常工作状态?
    - 解决方案:通过监测输入输出两端的电压和电流来判断。

    7. 总结和推荐


    总体而言,VOR1121A6 和 VOR1121B6 固态继电器凭借其高隔离电压、低导通电阻和宽工作温度范围等特点,在多种应用场景中表现出色。对于需要高可靠性和稳定性的场合,该系列继电器是理想的选择。建议在选择合适的应用环境中进行部署,并确保正确配置和维护,以充分发挥其潜力。

VOR1121A6参数

参数
开关功能 -
最大导通电阻 15Ω
负载电流额定值 200mA
输出类型 AC,DC
负载电压 250V(AC),250V(DC)
输入电压 1.36V(DC)
控制电压 0V(DC)~1.5V(DC)
长*宽*高 7.6mm*6.65mm*3.55mm
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 管装

VOR1121A6厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VOR1121A6数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 固态继电器 VISHAY INTERTECHNOLOGY VOR1121A6 VOR1121A6数据手册

VOR1121A6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.1412
10+ ¥ 13.6327
25+ ¥ 13.0874
50+ ¥ 12.2149
100+ ¥ 12.2149
库存: 1803
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 16.14
