首页  >  产品百科  >  RNC55H7872FSB14

RNC55H7872FSB14

产品分类: 通孔电阻
产品描述: 78.7KΩ ±1% 125mW ±50ppm/℃ 通孔安装 6.35mm(长度)
供应商型号: 541-RNC55H7872FSB14-ND
供应商: Digi-Key
标准整包数: 1

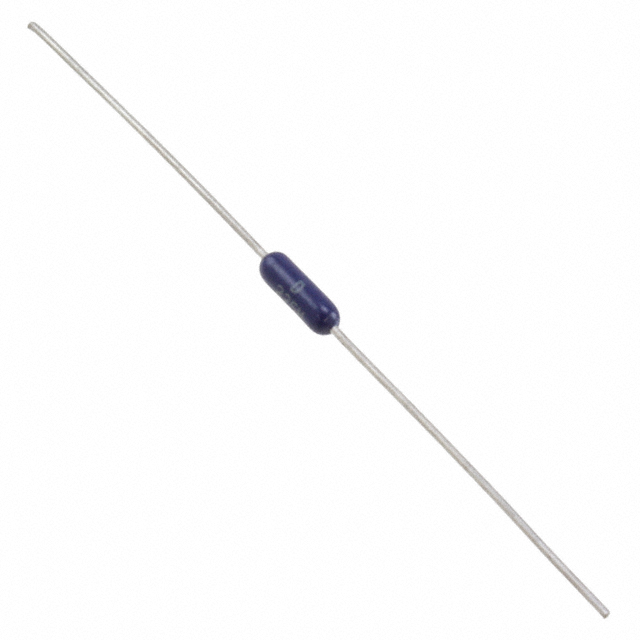

VISHAY INTERTECHNOLOGY 通孔电阻 RNC55H7872FSB14

RNC55H7872FSB14概述

    Vishay Dale ERC (Military RNC/RNR) 系列金属膜电阻器技术手册

    产品简介


    Vishay Dale 的 ERC 系列金属膜电阻器(Military RNC/RNR)是一类经过 MIL-PRF-55182 认证的高精度电阻器。它们主要适用于军事和航空电子设备中,满足非常严格的电气和环境要求。这类电阻器具有极低噪声水平,可确保在各种极端条件下的可靠性能。

    技术参数


    - 型号:ERC50, ERC55, ERC55-200, ERC65, ERC70
    - 功率额定值:ERC50 至 ERC65 型号为 0.10 W 至 0.50 W(70°C 和 125°C),ERC70 型号为 0.75 W(70°C)
    - 电阻范围:10 Ω 至 3.01 MΩ
    - 最大工作电压:ERC50-65 型号为 200 V,ERC70 型号为 350 V
    - 温度系数:25 ppm/°C, 50 ppm/°C, 100 ppm/°C
    - 耐压强度:RNC50, RNC55 和 RNC60 为 450 VAC,RNC65 和 RNC70 为 900 VAC
    - 绝缘电阻:≥10^11 Ω(干燥时),≥10^9 Ω(湿气测试后)

    产品特点和优势


    - 高可靠性:符合 MIL-PRF-55182 标准,通过全面的质量检测和验证。
    - 低噪声:具备优异的 -40 dB 低噪声性能。
    - 稳定性:100% 稳定性筛选测试,确保每批产品的性能一致。
    - 湿度防护:环氧涂层提供卓越的防潮性能。
    - 温度控制:具有受控的温度系数,确保在不同温度下性能稳定。
    - 焊接与焊接兼容性:标准引线可焊且可焊接。
    - 可追溯性:材料和工艺可追溯,确保质量可控。

    应用案例和使用建议


    ERC 系列金属膜电阻器广泛应用于军事和航空电子设备中。例如,在导弹系统、雷达和导航设备中,这些电阻器能够承受极端的温度和电压变化,确保系统的可靠运行。在具体应用中,推荐根据实际应用场景选择合适的电阻器型号和规格,以保证最佳性能。

    兼容性和支持


    - 兼容性:ERC 系列金属膜电阻器与大多数标准电子设备兼容。
    - 支持:Vishay Dale 提供全面的库存支持,并可根据客户要求开发特定的可靠性程序。

    常见问题与解决方案


    - 问题:如何确定电阻器的最大工作电压?
    - 解答:根据产品型号的不同,最大工作电压也有所不同。参考产品规格表中的 “最大工作电压” 参数。

    - 问题:如何进行焊接操作?
    - 解答:确保引线的焊接过程符合 MIL-STD-202 方法 208 的要求,以获得最佳焊接效果。

    总结和推荐


    总体而言,Vishay Dale 的 ERC 系列金属膜电阻器以其卓越的可靠性和广泛的适用性,在军事和航空电子设备中表现突出。如果您需要在恶劣环境中实现高精度和高可靠性的电阻器解决方案,强烈推荐选用这一系列的产品。

RNC55H7872FSB14参数

参数
电阻值 78.7KΩ
精度 ±1%
额定功率 125mW
温度系数 ±50ppm/℃
长*宽*高 6.35mm(长度)
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装

RNC55H7872FSB14厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RNC55H7872FSB14数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY RNC55H7872FSB14 RNC55H7872FSB14数据手册

RNC55H7872FSB14封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.0976 ¥ 43.0747
10+ $ 3.3218 ¥ 27.5291
50+ $ 2.6223 ¥ 21.7319
100+ $ 2.3934 ¥ 19.8349
300+ $ 2.0989 ¥ 17.3943
500+ $ 1.9858 ¥ 16.4571
1000+ $ 1.8526 ¥ 15.353
5000+ $ 1.6156 ¥ 13.389
库存: 122
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 43.07
直接购买
加入购物车
