WSLT2010R2500FEA18

产品分类: 贴片电阻
产品描述: 250mΩ ±1% 1W ±75ppm/℃ 2010 贴片安装 5.08mm*2.54mm*890μm
供应商型号: 71-WSLT2010R2500FEA1
供应商: Mouser
标准整包数: 1

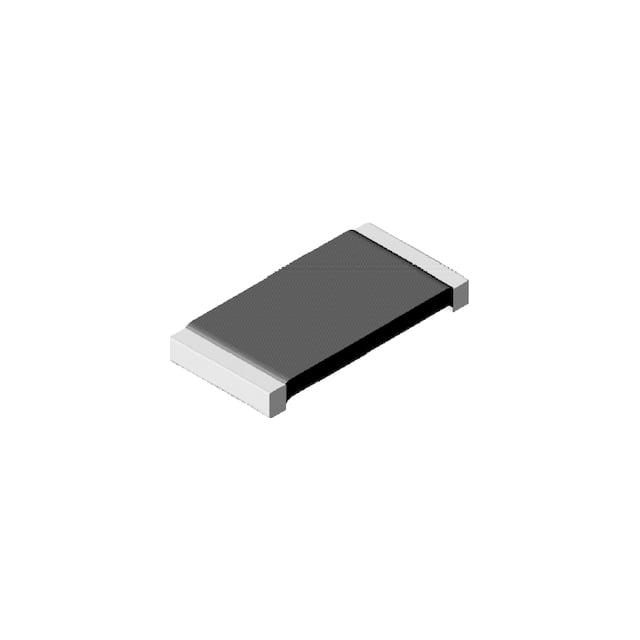

VISHAY INTERTECHNOLOGY 贴片电阻 WSLT2010R2500FEA18

WSLT2010R2500FEA18概述

    Vishay Dale Power Metal Strip® Resistor WSLT2010...18 技术手册解析

    1. 产品简介


    产品类型:Vishay Dale 的 Power Metal Strip® 高温(275°C)、高功率(1W)、低阻值(最低至0.01Ω)表面贴装电阻。
    主要功能:适用于电流检测、电压分压及脉冲应用。
    应用领域:广泛应用于汽车电子、工业控制、通信设备以及医疗设备等领域。

    2. 技术参数


    以下是关键的技术规格:
    | 参数类别 | 单位 | 规格值 |
    |
    | 全球型号 WSLT2010 |
    | 尺寸(封装代码) 2010 |
    | 功率等级(P70°C) | W | 1.0 |
    | 允许偏差 | % | ±0.5 和 ±1.0 |
    | 阻值范围 | Ω | 0.01 至 0.50 |
    | 温度系数(总TCR) | ppm/°C | ±75 |
    | 要素TCR(仅限电阻体) | ppm/°C | <20 |
    | 工作温度范围 | °C | -65 至 +275 |
    | 最大工作电压 | V | \( \sqrt{P \times R} \) |
    | 重量(每千个) | g | 38.9 |

    3. 产品特点和优势


    - 全焊接结构:采用全焊连接,适合于高可靠性的电流检测和脉冲应用。
    - 低阻值加工技术:独特的制造工艺可实现极低阻值(如0.01Ω)。
    - 硫化物耐受性:特殊的构造设计使其不受高硫化环境影响。
    - 高温和高功率支持:能够在+275°C高温下进行降额操作,同时提供2倍的标准功率等级。
    - 高性能材料:镍铬合金电阻体具有低温度系数(<20 ppm/°C)。
    - 低热电动势(EMF):低至<3 μV/°C。
    - 环保合规:符合RoHS标准。
    这些特点使得WSLT2010...18系列电阻在市场上具有极高的竞争优势。

    4. 应用案例和使用建议


    典型应用场景:
    - 汽车电源管理:用于过流保护电路中。
    - 工业自动化:用作精密电流检测电阻。
    - 通信设备:电压分压应用。
    使用建议:
    1. 在高温环境下,确保工作电压不超过其额定值的80%以避免过热风险。
    2. 避免长时间暴露在潮湿环境中,可选用防潮包装。
    3. 对于极端振动和冲击场景,建议结合机械固定措施使用。

    5. 兼容性和支持


    - 兼容性:WSLT2010...18 可与大多数主流电路板焊接工艺兼容,且提供多种包装选项(如带状包装)。
    - 技术支持:Vishay 提供全面的技术文档(如RoHS合规性说明、焊接指南等),并可通过官方网站下载。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值随温度变化较大 | 使用更低TCR(<20 ppm/°C)的电阻型号。 |
    | 长时间运行后阻值漂移明显 | 确保工作温度低于最大允许值,并选择高稳定性材料的产品。 |
    | 装配后无法正常通电 | 检查焊接质量,确认焊点无虚焊或短路现象。 |

    7. 总结和推荐


    综合评估:
    Vishay Dale 的 WSLT2010...18 是一款出色的 Power Metal Strip® 电阻产品,以其高精度、高可靠性和宽广的工作温度范围脱颖而出。其卓越的性能和广泛的适用性使其成为许多严苛环境下的首选。
    推荐意见:
    对于需要高精度电流检测、高功率或高温工作的电子系统,WSLT2010...18 是一个非常值得推荐的产品。用户可根据具体应用场景选择合适的阻值和误差范围。
    如需进一步技术支持或样品申请,请访问 Vishay 官方网站或联系技术支持邮箱 [ww2bresistors@vishay.com](mailto:ww2bresistors@vishay.com)。

WSLT2010R2500FEA18参数

参数
电阻值 250mΩ
精度 ±1%
额定功率 1W
温度系数 ±75ppm/℃
长*宽*高 5.08mm*2.54mm*890μm
通用封装 2010
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSLT2010R2500FEA18厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSLT2010R2500FEA18数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSLT2010R2500FEA18 WSLT2010R2500FEA18数据手册

WSLT2010R2500FEA18封装设计

查看详情并下载
Symbol
Footprint
3D Model
