VJ1210Y273JBLAT4X

产品分类: 陶瓷电容
产品描述: 27nF ±5% X7R 630V 1210 贴片安装 3.35mm*2.5mm*2.5mm
供应商型号:
供应商:
标准整包数: 0

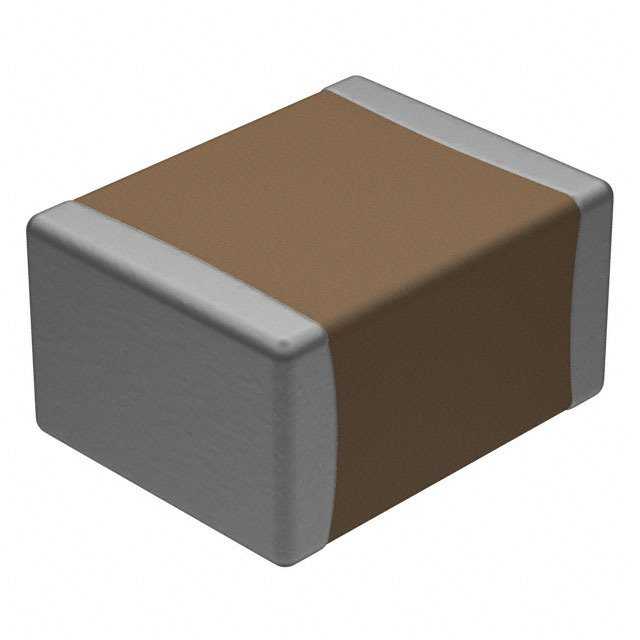

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ1210Y273JBLAT4X

VJ1210Y273JBLAT4X概述

    Vishay Vitramon VJ OMD Series

    产品简介


    Vishay Vitramon 的 VJ OMD 系列表面贴装多层陶瓷片式电容器,是为高可靠性需求而设计的板级柔性应用的理想选择。该系列电容器具备多种独特的特性和优势,适用于各类苛刻的板级柔性应用,如输入滤波电容、输出滤波电容、MOSFET钳位二极管(Snubber)电容等。

    技术参数


    - 封装尺寸: 0805, 1206, 1210, 1808, 1812, 1825, 2220, 2225
    - 耐压范围:
    - C0G (NP0): 50 VDC 至 3000 VDC
    - X7R: 16 VDC 至 3000 VDC
    - 温度系数:
    - C0G (NP0): 0 ppm/°C ± 30 ppm/°C
    - X7R: ± 15 % (在-55°C至+125°C范围内)
    - 电容范围:
    - C0G (NP0): 10 pF 至 47 nF
    - X7R: 100 pF 至 1.8 μF
    - 介质强度测试: 按照 EIA 198-2-E 方法 103 进行,不同的额定电压有不同的测试电压。
    - 绝缘电阻:
    - 在+25°C下为最小 100,000 MΩ 或 1000 ΩF 中的较小者
    - 在+125°C下为最小 10,000 MΩ 或 100 ΩF 中的较小者
    - 老化率:
    - C0G (NP0): 0 % 最大值/十年
    - X7R: 1 % 最大值/十年
    - 最大纹波电流: 1.2 ARMS(在 100 kHz 时)

    产品特点和优势


    - 开路模式设计 (OMD): 减少了在板级柔性应用中的短路或漏电风险。
    - 卓越的可靠性和热冲击性能。
    - 高效的低功耗,纹波电流能力高达 1.2 ARMS(在 100 kHz 时)。
    - 相比标准设计具有更高的电压击穿能力。
    - 可提供高达 630 VDC 额定电压的100%电压调节处理(工艺代码 "5H")。
    - 针对高强度板级柔性要求提供聚合物端接选项(代码 "B")。
    - 可靠的老化系统和湿法生产工艺。

    应用案例和使用建议


    VJ OMD 系列电容器广泛应用于各种苛刻的板级柔性应用场合,例如:
    - 输入滤波电容:适合高频电源转换应用。
    - 输出滤波电容:用于各种功率调节装置。
    - MOSFET钳位二极管(Snubber)电容:用于抑制电压尖峰,提高系统稳定性。
    - 交流应用:如照明设备及其他高压电路,请联系技术支持。

    兼容性和支持


    - 兼容性: 可与其他兼容的电路板和电源模块集成,具体兼容性请参考手册中的详细说明。
    - 支持: 如有疑问或需要技术支持,请发送邮件至 mlcc@vishay.com。

    常见问题与解决方案


    1. Q: 什么是聚合物端接选项?
    - A: 聚合物端接(B 终端)是一种特殊的端子处理方式,适用于高强度的板级柔性要求。
    2. Q: 如何处理高温环境下的电容性能问题?
    - A: 请确保在+125°C的工作温度范围内,绝缘电阻不低于10,000 MΩ 或 100 ΩF(以较小者为准)。
    3. Q: 是否支持定制电压调节处理?
    - A: 是的,可根据客户需求提供高达 630 VDC 的100%电压调节处理(工艺代码 "5H")。

    总结和推荐


    Vishay Vitramon 的 VJ OMD 系列电容器具备多项优异的特性,尤其适合在苛刻的板级柔性环境中使用。其卓越的可靠性和热冲击性能,以及高效低功耗的特点,使其成为多种应用的理想选择。强烈推荐给对电容器性能和可靠性有较高要求的设计工程师和技术采购人员。

VJ1210Y273JBLAT4X参数

参数
电容值 27nF
容差 ±5%
温度系数 X7R
额定电压 630V
长*宽*高 3.35mm*2.5mm*2.5mm
通用封装 1210
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VJ1210Y273JBLAT4X厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ1210Y273JBLAT4X数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ1210Y273JBLAT4X VJ1210Y273JBLAT4X数据手册

VJ1210Y273JBLAT4X封装设计

查看详情并下载
Symbol
Footprint
3D Model
