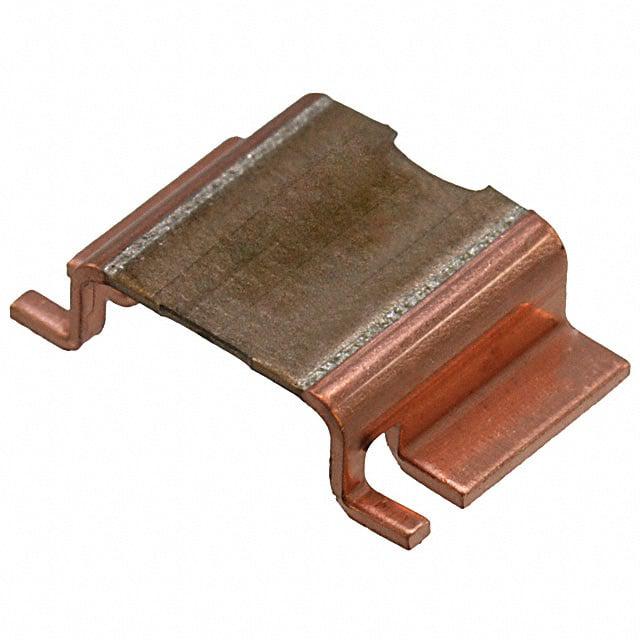

WSLP40262L000FEA

产品分类: 其它固定电阻
产品描述: ±1% ±75ppm/℃ 2mΩ 5W 4026 标准安装 10.16mm*6.6mm*3.1mm
供应商型号: F-WSLP40262L000FEA
供应商: 海外现货
标准整包数: 1500
VISHAY INTERTECHNOLOGY 其它固定电阻 WSLP40262L000FEA

WSLP40262L000FEA概述

    Vishay Dale WSLP4026 Power Metal Strip Resistor 技术手册

    产品简介


    Vishay Dale 的 WSLP4026 系列是专为高功率、低阻值表面贴装电阻设计的产品。该系列电阻采用全焊接结构的 Power Metal Strip® 技术,具有高功率密度、低阻值(最低可达 0.0002Ω)等特点。广泛应用于电流检测、电压分压及脉冲应用等领域。

    技术参数


    | 参数 | 单位 | 规格 |
    |
    | 额定功率 | W | 5.0, 7.0, 10.0, 12.0 |
    | 阻值范围 | Ω | 0.2m, 0.3m, 0.5m, 1m, 2m, 3m, 4m, 5m |
    | 阻值精度 | ±% | 1.0, 5.0 |
    | 工作温度范围 | °C | -65 至 +170 |
    | 最大工作电压 | V | (P x R)^0.5 |
    | 温度系数 | ppm/°C | ≤20 |
    | 最小热感电动势 | μV/°C | <3 |
    | 尺寸 | mm | 10.1 x 6.6 x 5.0 |

    产品特点和优势


    1. 高功率密度:WSLP4026 系列电阻实现了每平方英寸的高功率密度,尤其适用于空间受限的应用。
    2. 极低阻值:利用专有的加工技术,可实现极低的阻值(最小至 0.0002Ω),适合精密电流检测。
    3. 硫磺抗性:独特的结构使其在高硫环境中不受影响,适用于恶劣环境。
    4. 高功率等级:特别选材确保了高功率等级(最高达 12W)。
    5. 低电感和热感电动势:极低的电感(0.5nH 至 5nH)和热感电动势(<3μV/°C),有助于提高电路的整体性能。
    6. 汽车级认证:符合 AEC-Q200 标准,适用于汽车工业。

    应用案例和使用建议


    应用案例:
    - 电流检测:在电源管理系统中,用于精确测量电流。
    - 电压分压:在传感器接口中,用于调整信号强度。
    - 脉冲应用:在电机控制和电源转换中,提供稳定的脉冲信号。
    使用建议:
    - 确保 PCB 具有足够的散热能力以维持电阻的额定功率。
    - 使用较大焊盘面积、热通孔、厚铜层等热管理措施。
    - 在焊接过程中,注意避免过热,建议参考 Vishay 官方推荐的焊接曲线。

    兼容性和支持


    - 兼容性:WSLP4026 可与多种电路板和电子设备兼容,适用于广泛的工业和消费电子产品。
    - 支持:制造商提供了详细的文档和支持服务,包括技术咨询(联系:ww2bresistors@vishay.com),以及丰富的在线资源和设计工具。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻过热 | 检查 PCB 设计,增加散热措施。 |
    | 阻值偏差超出允许范围 | 检查焊接过程,确保正确焊接。 |
    | 温度稳定性差 | 选择更合适的型号,如具有更低 TCR 的型号。|

    总结和推荐


    综合评估:WSLP4026 系列电阻以其高功率密度、极低阻值、高硫磺抗性以及优异的热性能,在多种应用中表现卓越。特别适合对电流检测精度和热稳定性要求较高的场合。
    推荐使用:强烈推荐在需要高功率、低阻值和良好热稳定性的应用场景中使用 WSLP4026 系列电阻。

WSLP40262L000FEA参数

参数
温度系数 ±75ppm/℃
精度 ±1%
额定功率 5W
电阻个数 -
引脚数量 -
电阻值 2mΩ
长*宽*高 10.16mm*6.6mm*3.1mm
通用封装 4026
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
