F340Y241230JIM2T0

产品分类: 薄膜电容
产品描述: 120nF ±5% 聚丙烯 1KV 305V 通孔安装 26mm*10mm*19.6mm
供应商型号: Q-F340Y241230JIM2T0
供应商: 期货订购
标准整包数: 200

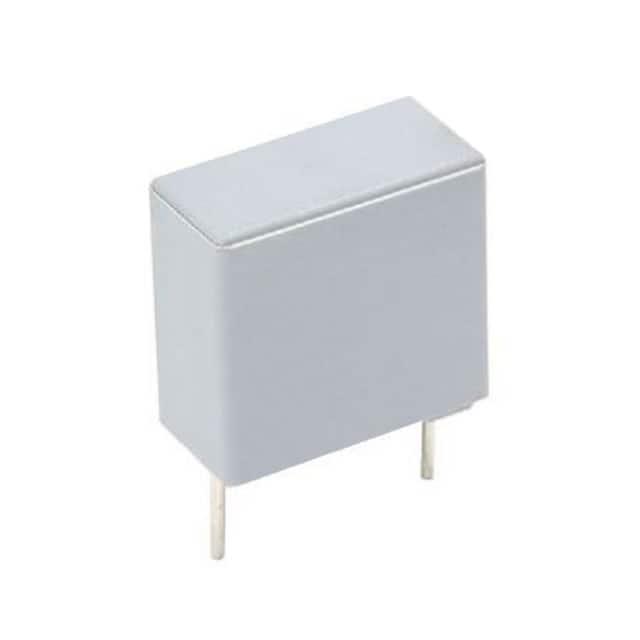

VISHAY INTERTECHNOLOGY 薄膜电容 F340Y241230JIM2T0

F340Y241230JIM2T0概述

    Vishay BCcomponents THB Grade IIIB Class Y2 Interference Suppression Film Capacitor F340Y2 305VAC

    产品简介


    THB Grade IIIB Class Y2 Interference Suppression Film Capacitor(THB级III-B类Y2抑制干扰薄膜电容器)是一款适用于线路旁路(线与接地之间)的标准Y2应用的电子元件。这种电容器由 Vishay BCcomponents 生产,采用了径向MKP设计,能够在交流305VAC的工作电压下稳定运行,具有良好的电容特性和可靠的过压耐受能力。

    技术参数


    - 额定电容范围: 0.01 μF 至 1 μF(优选值符合E6系列)
    - 电容容差: ±20%、±10%、±5%
    - 气候测试等级: 符合IEC 60068-1标准,温度为55°C,湿度为105%,持续时间为56小时
    - 额定直流电压: 1000 VDC
    - 允许交流电压: 305 VAC(频率50Hz至60Hz)
    - 最大工作温度: 105°C
    - 参考标准:
    - IEC 60384-14:2013
    - IEC 60384-14:2013 / AMD1:2016
    - EN 60384-14
    - UL 60384-14(第二版)
    - CSA-E60384-1:14(第三版)
    - CQC
    - 绝缘材料: 聚丙烯薄膜
    - 电极: 金属化
    - 构造: 系列构造
    - 封装: 塑料外壳,环氧树脂密封,阻燃
    - 引线: 锡焊线

    产品特点和优势


    - 认证与合规性: 通过了IEC 60384-14:2013 / AMD1:2016等级III-B和AEC-Q200认证,确保了电容器在极端条件下的可靠性和稳定性。
    - 高可靠性: 具有出色的热稳定性,最大工作温度可达105°C,确保在恶劣环境中仍能正常工作。
    - 广泛的适用性: 可应用于标准线路旁路和Y2应用,满足多种应用场景的需求。
    - 优异的电气性能: 额定交流电压达到305VAC,适用于高频场合,提供了卓越的电容特性和过压耐受能力。

    应用案例和使用建议


    该电容器广泛应用于电源、电机驱动、家用电器、医疗设备和照明系统等领域。例如,在家用电器中,它可以作为滤波器用于线路旁路,减少电磁干扰。使用时,应确保电容器安装在印刷电路板上时,与底座凸点良好接触,以承受振动和冲击测试。对于引脚较长的电容器,还应采用机械固定的方式,以确保稳定安装。

    兼容性和支持


    该电容器与各种电子元器件和设备高度兼容,可用于多种应用场景。制造商提供详尽的技术支持和维护服务,包括详细的包装信息和安装指南。如有任何疑问或技术支持需求,可联系rfi@vishay.com获取帮助。

    常见问题与解决方案


    - 问题: 如何选择正确的电容值?
    - 解决方案: 根据具体的应用需求和设计要求,选择合适的电容值。如需详细数据和测试要求,可联系rfi@vishay.com获取。

    - 问题: 如何正确安装以避免振动和冲击?
    - 解决方案: 对于原始间距≤15毫米的电容器,可以通过引脚进行机械固定;对于更大间距的电容器,则需要将电容器体夹紧并确保与底座凸点良好接触。

    总结和推荐


    THB Grade IIIB Class Y2 Interference Suppression Film Capacitor F340Y2 305VAC 是一款高性能的薄膜电容器,具有卓越的电气性能和高可靠性,适用于多种严苛环境下的应用场景。推荐使用该产品来提升电子设备的电磁兼容性和稳定性。无论是家用电器还是工业设备,这款电容器都能为您提供稳定可靠的性能保障。

F340Y241230JIM2T0参数

参数
电容值 120nF
容差 ±5%
介电材料 聚丙烯
额定电压-AC 305V
额定电压-DC 1KV
ESR-等效串联电阻 -
长*宽*高 26mm*10mm*19.6mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

F340Y241230JIM2T0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

F340Y241230JIM2T0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY F340Y241230JIM2T0 F340Y241230JIM2T0数据手册

F340Y241230JIM2T0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.5143 ¥ 4.526
库存: 20000
起订量: 3000 增量: 200
交货地:
最小起订量为:3000
合计: ¥ 13578
