首页  >  产品百科  >  MRS16000C8201FCT00

MRS16000C8201FCT00

产品分类: 通孔电阻
产品描述: 8.2KΩ ±1% 400mW ±50ppm/℃ 通孔安装 3.6mm(长度)*1.6mm(宽度)
供应商型号: 3975401
供应商: 海外现货
标准整包数: 10

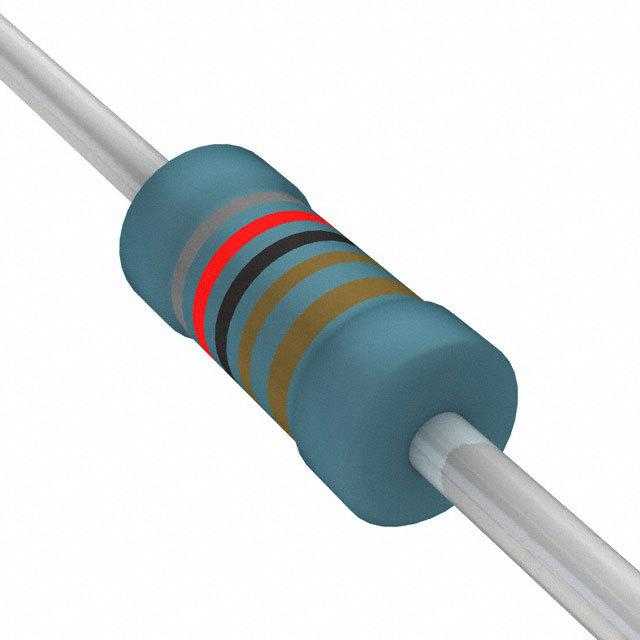

VISHAY INTERTECHNOLOGY 通孔电阻 MRS16000C8201FCT00

MRS16000C8201FCT00概述

    Vishay BCcomponents MRS16 & MRS25 专业金属膜电阻技术手册

    1. 产品简介


    Vishay BCcomponents 的 MRS16 和 MRS25 系列是金属膜电阻器,采用高纯度陶瓷作为基体材料,并通过金属合金薄膜沉积形成电阻层。该系列电阻器在耐高温、低噪声和小尺寸方面具有显著优势,广泛应用于通用电子产品中。

    2. 技术参数


    | 参数 | MRS16 | MRS25 |
    |
    | 尺寸 (DIN) | 0204 | 0207 |
    | 尺寸 (CECC) | A | B |
    | 电阻范围 | 4.99 Ω 至 1 MΩ | 1 Ω 至 10 MΩ |
    | 电阻容差 | ±1% | ±1% |
    | 温度系数 | ±50 ppm/K | ±50 ppm/K |
    | 额定功率 | 0.4 W | 0.6 W |
    | 最大工作电压 | 200 V (AC/DC) | 350 V (AC/DC) |
    | 工作温度范围 | -55°C 至 155°C | -55°C 至 155°C |
    | 峰值可承受薄膜温度 | 155°C | 155°C |
    | 绝缘电压 | 300 V (1分钟) / 75 V (持续) | 500 V (1分钟) / 75 V (持续) |

    3. 产品特点和优势


    - 技术: 采用金属薄膜技术,提供高度均匀且稳定的电阻值。
    - 低噪声: 在信号处理应用中表现出色,降低噪声干扰。
    - 小型化设计: 在保证高性能的同时,实现极小体积的设计,适用于空间受限的应用。
    - 可靠性高: 可在宽广的工作温度范围内稳定工作,且具有较长的使用寿命。

    4. 应用案例和使用建议


    应用案例:
    - 通用电子产品,如消费类电子设备、工业控制系统、医疗仪器等。
    - 信号调理电路中的分压器和负载电阻。
    使用建议:
    - 考虑到电阻器在长时间运行时可能发生的阻值漂移,建议对热管理进行特别设计,确保散热效果良好。
    - 由于高环境温度或高功率消耗可能导致焊点温度上升,选择适当的焊料和PCB材料以提高装配可靠性。

    5. 兼容性和支持


    - MRS16 和 MRS25 与同系列其他型号兼容。
    - Vishay BCcomponents 提供详细的技术支持,包括在线文档、应用程序支持以及客户技术支持热线。

    6. 常见问题与解决方案


    - 问题: 电阻器在长期使用后出现阻值漂移。
    - 解决办法: 进行定期校准或更换以保持精度。
    - 问题: 高温环境下阻值变化明显。
    - 解决办法: 选择更高温度系数的型号或改善散热设计。
    - 问题: 环境湿度大导致接触不良。
    - 解决办法: 采取密封措施或使用防潮型封装。

    7. 总结和推荐


    综上所述,MRS16 和 MRS25 系列金属膜电阻凭借其高精度、低噪声、小巧设计和广泛应用性,在电子设备制造领域具有显著优势。对于需要高性能、高稳定性的场合,强烈推荐使用该系列产品。在选择时,建议根据具体应用需求和环境条件,选择适合的型号,并注意合理布局和散热设计以充分发挥其性能。

MRS16000C8201FCT00参数

参数
电阻值 8.2KΩ
精度 ±1%
额定功率 400mW
温度系数 ±50ppm/℃
长*宽*高 3.6mm(长度)*1.6mm(宽度)
安装方式 通孔安装
零件状态 在售

MRS16000C8201FCT00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MRS16000C8201FCT00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY MRS16000C8201FCT00 MRS16000C8201FCT00数据手册

MRS16000C8201FCT00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.4105
100+ ¥ 0.3235
500+ ¥ 0.311
1000+ ¥ 0.2986
2500+ ¥ 0.2787
5000+ ¥ 0.2737
25000+ ¥ 0.2687
50000+ ¥ 0.2687
库存: 2648
起订量: 160 增量: 0
交货地:
最小起订量为:100
合计: ¥ 32.35
直接购买
加入购物车
