首页  >  产品百科  >  WSL20108L000FEA

WSL20108L000FEA

产品分类: 贴片电阻
产品描述: 8mΩ ±1% 500mW ±75ppm/℃ 2010 贴片安装 5.08mm*2.54mm*890μm
供应商型号: ECO-WSL20108L000FEA
供应商: 海外现货
标准整包数: 4000

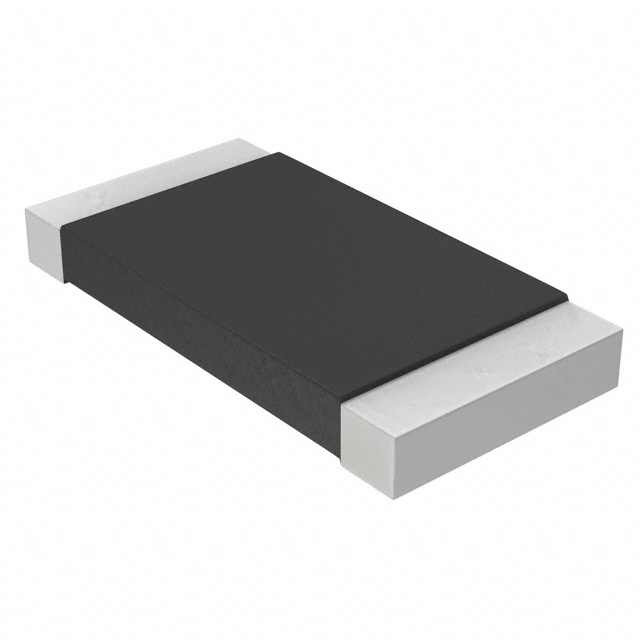

VISHAY INTERTECHNOLOGY 贴片电阻 WSL20108L000FEA

WSL20108L000FEA概述

    Vishay Dale Power Metal Strip® Resistor:WSL系列

    产品简介


    Vishay Dale 的WSL系列电阻是表面贴装型金属条式电阻,专为各种电流感应、电压分压及脉冲应用而设计。这些电阻具备非常低的电阻值(低至0.0005Ω),并且通过全焊接结构实现了极高的可靠性。

    技术参数


    WSL系列电阻的技术参数如下:
    | 型号 | 封装尺寸 | 额定功率 | 电阻范围 (Ω) | 重量 (g/1000) |

    | WSL0603 | 0603 | 0.1 W | 0.01 to 0.1 | 1.9 |
    | WSL0805 | 0805 | 0.125 W | 0.005 to 0.2 | 4.8 |
    | WSL1206 | 1206 | 0.25 W | 0.005 to 0.2 | 16.2 |
    | WSL2010 | 2010 | 0.5 W | 0.004 to 0.5 | 38.9 |
    | WSL2512 | 2512 | 1.0 W | 0.003 to 0.5 | 63.6 |
    | WSL2816 | 2816 | 2.0 W | 0.003 to 0.1 | 118 |
    主要技术特性包括:
    - 温度系数(TCR):-65°C 到 +170°C,精度在±75 ppm/°C 到 ±400 ppm/°C。
    - 最大工作电压:依据功率限制计算。
    - 焊接构造:提高了耐久性和可靠性。
    - 低热电动势:<3 μV/°C。
    - 符合AEC-Q200标准:适合汽车应用。

    产品特点和优势


    WSL系列电阻的主要优势包括:
    - 低电阻值:可以达到极低的电阻值,适合精密测量和电流感应。
    - 焊接结构:高可靠性和高稳定性。
    - 硫化抵抗力:可以在高硫环境中稳定运行。
    - 低电感:0.5 nH到5 nH,适合高频应用。
    - 耐高温:-65°C 到 +170°C 的工作温度范围。

    应用案例和使用建议


    WSL系列电阻广泛应用于:
    - 汽车电子:由于其高可靠性,常用于车身控制系统、动力系统和安全系统。
    - 工业控制:适用于电机驱动、传感器接口等应用。
    - 通信设备:在电源管理和信号调理电路中发挥关键作用。
    使用建议:
    - 确保焊接时遵循正确的焊接温度曲线,避免因过热导致损坏。
    - 在高频应用中注意其低电感特性,有助于减小杂散电感对电路的影响。

    兼容性和支持


    WSL系列电阻提供了多种封装选项和包装代码,方便客户选择和集成。Vishay提供了详细的文档和技术支持,确保产品的顺利集成和使用。

    常见问题与解决方案


    - 问题:如何识别不同阻值的型号?
    - 解决方法:通过全球编号系统(如WSL25124L000FEA)中的电阻值码和精度码进行识别。
    - 问题:焊接过程中如何防止损坏?
    - 解决方法:参考《表面贴装焊接工艺推荐》(链接)。

    总结和推荐


    总体来看,Vishay Dale的WSL系列电阻在精确度、可靠性和适用性方面表现优异,非常适合各种高要求的应用场景。无论是汽车电子还是工业自动化,都能提供稳定可靠的电流检测和电压分压能力。因此,我强烈推荐这一系列的电阻产品。

WSL20108L000FEA参数

参数
电阻值 8mΩ
精度 ±1%
额定功率 500mW
温度系数 ±75ppm/℃
长*宽*高 5.08mm*2.54mm*890μm
通用封装 2010
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSL20108L000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL20108L000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSL20108L000FEA WSL20108L000FEA数据手册

WSL20108L000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.2099 ¥ 1.7777
40000+ $ 0.2099 ¥ 1.7777
库存: 8000
起订量: 4000 增量: 0
交货地:
最小起订量为:4000
合计: ¥ 7110.8
