首页  >  产品百科  >  WSLT3921L5000FEA

WSLT3921L5000FEA

产品分类: 贴片电阻
产品描述: 500μΩ ±1% 3W ±175ppm/℃ 3921 贴片安装 10mm*5.2mm*500μm
供应商型号: LM-2420781
供应商: 海外现货
标准整包数: 5

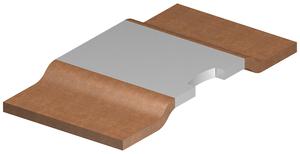

VISHAY INTERTECHNOLOGY 贴片电阻 WSLT3921L5000FEA

WSLT3921L5000FEA概述

    # Vishay Dale WSLT4026 Power Metal Strip® Resistor 技术手册解析

    产品简介


    Vishay Dale 的 WSLT4026 系列是一款高性能的表面贴装电阻器,专为电流检测、电压分压及脉冲应用而设计。这些电阻器采用了四端子设计,能够在低至0.002欧姆的阻值范围内实现1%的容差。由于采用全焊接结构,WSLT4026在各种恶劣环境中表现出色,尤其适合于高温(最高可达275°C)条件下的应用。

    技术参数


    | 参数 | 值 |

    | 额定功率(70°C时) | 3.0W |
    | 容差 | ±1% |
    | 电阻范围 | 0.3mΩ 至 5mΩ |
    | 长期负载寿命 | 1000小时 @ 70°C |
    | 最大工作电压 | 根据最大温度取决于焊点温度 |
    | 工作温度范围 | -65°C 至 +275°C |
    | 元件温度系数 | ±75ppm/°C(-65°C至+60°C之间) |
    | 脉冲能力 | 高,详见手册图表 |
    | 重量(每1000个) | 420克 |
    | 包装规格 | 标准1000件卷盘包装 |

    产品特点和优势


    WSLT4026系列具有以下显著特点和优势:
    - 四端子设计:允许极低阻值下的高精度(0.002Ω起,容差1%)。
    - 高功率密度:能够实现小体积下的高功率承载。
    - 出色的热稳定性:通过镍铬合金材料实现较低的温度系数(<20ppm/°C)。
    - 优异的硫化抵抗性:能够在恶劣硫化环境中保持稳定性能。
    - 超低电感:仅为0.5nH至5nH。
    - 低热电动势:<3μV/°C,提升信号准确度。
    - 高可靠性:AEC-Q200认证,适用于汽车及其他严苛应用。

    应用案例和使用建议


    WSLT4026适用于多种应用场景,如电流检测、电压分压及脉冲处理。例如,在电动汽车的电池管理系统中,它被用于精确测量电流,以保证系统的安全性和可靠性。使用时应注意遵循手册中的热管理指南,如增加铜箔面积和使用热通孔等方法,以确保最佳性能和寿命。

    兼容性和支持


    WSLT4026支持标准的表面贴装工艺,与大多数现代电路板材料兼容。制造商提供了详尽的技术支持和文档资源,包括3D模型下载、焊接温度曲线建议等,帮助用户优化设计并加速生产流程。

    常见问题与解决方案


    - 问题: 在极端温度下电阻值变化较大。
    - 解决方案: 使用高精度校准和定期重新测试以监控电阻变化。

    - 问题: 在高温环境下使用寿命短。
    - 解决方案: 选择更高功率等级的型号,并遵循手册中的热管理指南进行设计。

    总结和推荐


    Vishay Dale 的WSLT4026是一款高性能、高可靠性的表面贴装电阻器,特别适合需要高精度和宽温范围的应用场合。凭借其独特的四端子设计、高功率密度以及出色的环境适应性,该系列产品在多个关键应用领域展现出卓越的性能表现。对于需要精密电流检测、电压分压的应用,WSLT4026是理想的选择。因此,强烈推荐使用WSLT4026来满足这些要求。

WSLT3921L5000FEA参数

参数
电阻值 500μΩ
精度 ±1%
额定功率 3W
温度系数 ±175ppm/℃
长*宽*高 10mm*5.2mm*500μm
通用封装 3921
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSLT3921L5000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSLT3921L5000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSLT3921L5000FEA WSLT3921L5000FEA数据手册

WSLT3921L5000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 1.358 ¥ 11.4072
50+ $ 1.3363 ¥ 11.2247
250+ $ 1.3037 ¥ 11.0422
500+ $ 1.282 ¥ 10.7684
1500+ $ 1.2494 ¥ 10.4946
3000+ $ 1.2276 ¥ 10.3121
15000+ $ 1.2059 ¥ 10.1296
30000+ $ 1.195 ¥ 10.0383
库存: 0
起订量: 40 增量: 0
交货地:
最小起订量为:5
合计: ¥ 0
直接购买
加入购物车
