VR25000002204FA100

产品分类: 通孔电阻
产品描述: 2.2MΩ ±1% 250mW ±200ppm/℃ 通孔安装 6.5mm(长度)
供应商型号: UA-VR25000002204FA100
供应商: 海外现货
标准整包数: 1000

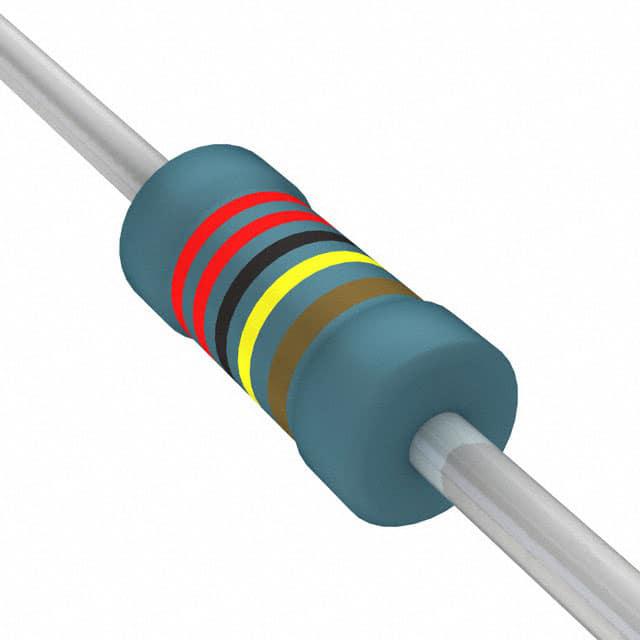

VISHAY INTERTECHNOLOGY 通孔电阻 VR25000002204FA100

VR25000002204FA100概述

    # Vishay BCcomponents 高阻值/高电压金属釉涂层引线电阻器技术手册解析

    产品简介


    Vishay BCcomponents 提供的 VR25、VR37 和 VR68 系列高阻值/高电压金属釉涂层引线电阻器是一种适用于高压环境的精密电阻解决方案。这些电阻器采用了高精度金属釉涂层技术和先进的制造工艺,在高阻值范围内表现出卓越的稳定性和可靠性。它们主要应用于需要高阻值、高电压及高湿度环境下工作的场景,如白色家电、电源系统和汽车电子领域。此外,由于其出色的安全性能,还满足了多项国际安全认证要求。
    主要特点
    - 产品类型:高阻值/高电压金属釉涂层引线电阻器。
    - 主要功能:提供高阻值范围内的稳定阻值和高耐压能力。
    - 应用领域:
    - 白色家电(例如冰箱、洗衣机)。
    - 工业电源设备。
    - 汽车电子控制系统。
    - 高温及高湿度环境下的精密电路。

    技术参数


    以下是 VR25、VR37 和 VR68 系列产品的关键技术参数:
    | 参数 | VR25 | VR37 | VR68 |
    ||
    | 阻值范围 | 100 kΩ 至 22 MΩ | 100 kΩ 至 33 MΩ | 100 kΩ 至 68 MΩ |
    | 阻值精度 | ±1%、±5%、±10% | ±1%、±5% | ±1%、±5% |
    | 温度系数 | ≤ ±200 ppm/K | ≤ ±200 ppm/K | ≤ ±200 ppm/K |
    | 额定功率 (P70) | 0.25 W | 0.5 W | 1.0 W |
    | 最高工作电压 (Umax.) | 1600 V AC/DC | 3500 V AC/DC | 10,000 V AC/DC |
    | 工作温度范围 | -55°C 至 +155°C | -55°C 至 +155°C | -55°C 至 +155°C |
    | 热阻 (Rth) | 140 K/W | 120 K/W | 70 K/W |
    | 绝缘电压 | 700 V, 1分钟无击穿 |
    | 最大白噪声水平 | 5 µV/V | 2.5 µV/V | 2.5 µV/V |
    额外说明
    - 阻值选择:可通过阻值和精度的组合来实现不同需求。
    - 阻值范围表:通过表中所示的阻值选择,可以更好地匹配不同的设计要求。

    产品特点和优势


    特点
    1. 高阻抗能力:支持高达 68 MΩ 的阻值范围。
    2. 高电压承受能力:工作电压范围覆盖 1600 V 至 10,000 V。
    3. 稳定性高:具有优良的温度系数控制性能(≤ ±200 ppm/K)。
    4. 安全认证齐全:符合多项国际安全标准,如 IEC 60065、DIN EN 60065 和 CQC。
    优势
    - 高可靠性:适合高电压和高温环境下的长期使用。
    - 多样化封装:提供多种包装方式以适应自动化生产线的需求。
    - 行业认证:AEC-Q200 认证,确保其满足汽车电子领域的严格要求。

    应用案例和使用建议


    应用案例
    1. 白色家电:如洗衣机、冰箱,用于控制和调节电机电流。
    2. 工业电源:为高压电路提供高精度电阻支撑。
    3. 汽车电子:用于电池管理系统和发动机控制单元。
    使用建议
    1. 阻值选择:根据具体电路需求,优先选用合适的阻值和精度等级。
    2. 工作环境:确保工作温度不超过 -55°C 至 +155°C 的范围。
    3. 散热管理:合理设计电路板布局,避免热量集中影响电阻器寿命。
    4. 安装位置:建议采用垂直安装以提高散热效果。

    兼容性和支持


    兼容性
    - 与其他设备兼容:与主流自动贴装设备和回流焊接工艺兼容。
    - 环保认证:完全符合 RoHS、WEEE 和 ELV 指令。
    厂商支持
    - Vishay 提供全方位的技术支持服务,包括设计指导、样品请求和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值漂移严重 | 确保工作环境温度低于 155°C;检查安装工艺。 |
    | 电压保护不足导致损坏 | 降低电压负载或更换更高规格的产品。 |
    | 安装过程中出现焊接问题 | 调整焊接温度并延长焊接时间至规范值。 |

    总结和推荐


    综合评估
    - 主要优点:
    1. 高阻值、高电压特性使其广泛适用于复杂电路。
    2. 安全性能优异,满足严格的国际认证标准。
    3. 多种阻值选择和包装形式灵活适应各种应用需求。
    - 缺点:
    1. 部分高阻值型号可能价格较高。
    2. 需注意工作温度和环境限制。
    推荐结论
    Vishay VR25、VR37 和 VR68 系列高阻值/高电压金属釉涂层引线电阻器是高端电子电路的理想选择。无论是在高压工业应用还是汽车电子领域,其卓越的性能和可靠的设计都值得信赖。强烈推荐在需要高精度、高可靠性的场合中使用此系列电阻器。

    联系方式
    - 技术支持邮箱:[filmresistorsleaded@vishay.com](mailto:filmresistorsleaded@vishay.com)
    本文最终解释权归 Vishay 所有

VR25000002204FA100参数

参数
电阻值 2.2MΩ
精度 ±1%
额定功率 250mW
温度系数 ±200ppm/℃
长*宽*高 6.5mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,弹夹装

VR25000002204FA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VR25000002204FA100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY VR25000002204FA100 VR25000002204FA100数据手册

VR25000002204FA100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0954 ¥ 0.7992
3000+ $ 0.0883 ¥ 0.7395
7000+ $ 0.0748 ¥ 0.6264
20000+ $ 0.0599 ¥ 0.5018
50000+ $ 0.0499 ¥ 0.418
库存: 46000
起订量: 2000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 799.2
