VR68000002204JAC00

产品分类: 通孔电阻
产品描述: 2.2MΩ ±5% 1W ±200ppm/℃ 插件,D6.8XL18MM 通孔安装 18mm(长度)
供应商型号: UA-VR68000002204JAC00
供应商: 海外现货
标准整包数: 500

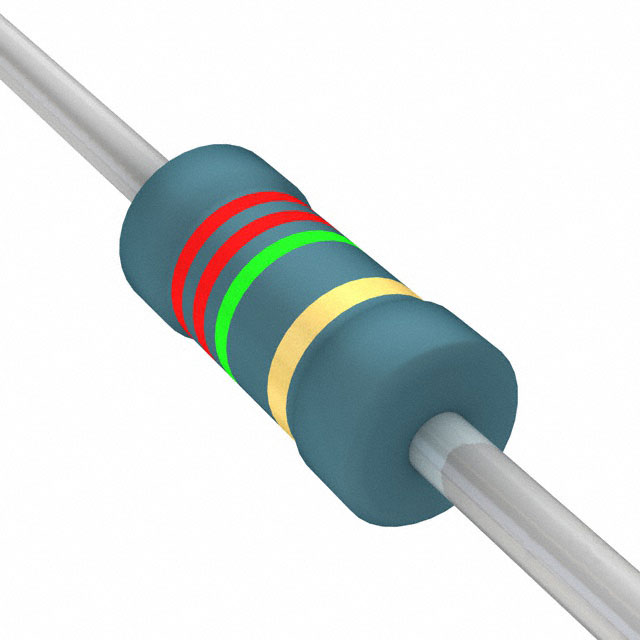

VISHAY INTERTECHNOLOGY 通孔电阻 VR68000002204JAC00

VR68000002204JAC00概述

    高阻值/高压金属釉引线电阻器:VR25、VR37 和 VR68

    产品简介


    Vishay BCcomponents推出的高阻值/高压金属釉引线电阻器(Metal Glaze Leaded Resistors)是一类具有高阻抗、高稳定性及高可靠性的元件。这类电阻器在各种高压环境中广泛应用,如家电、电源供应等。本产品系列主要包括VR25、VR37和VR68三种型号,每个型号都有其特定的阻值范围和电学特性,满足不同应用场景的需求。

    技术参数


    以下为三种型号的详细技术参数:
    | 型号 | VR25 | VR37 | VR68 |
    ||
    | 尺寸 | 0207 | 0309 | 0718 |
    | 阻值范围 | 100 kΩ 至 22 MΩ | 100 kΩ 至 33 MΩ | 100 kΩ 至 68 MΩ |
    | 阻值容差 | ±1%、±5%、±10% | ±1%、±5%、±10% | ±1%、±5%、±10% |
    | 温度系数 | ≤ ±200 ppm/K | ≤ ±200 ppm/K | ≤ ±200 ppm/K |
    | 额定耗散功率 | 0.25 W | 0.5 W | 1.0 W |
    | 工作电压 | 1600 V AC/DC | 3500 V AC/DC | 10000 V AC/DC |
    | 工作温度范围 | -55°C 至 155°C | -55°C 至 155°C | -55°C 至 155°C |
    | 耐热阻抗 | 140 K/W | 120 K/W | 70 K/W |
    | 绝缘电压 | 700 V | 700 V | 700 V |
    | 最大噪声 | 5 μV/V | 2.5 μV/V | 2.5 μV/V |

    产品特点和优势


    1. 高可靠性与稳定性:这些电阻器在高电压环境下表现出色,具备出色的稳定性和可靠性。
    2. 安全性认证:符合多项国际安全标准,如IEC 60065、EN 60065、VDE 0860和CQC(中国),保证了其在安全要求严格的应用场合中的适用性。
    3. 耐久性测试:经过广泛的测试验证,包括耐高温、耐潮湿等极端条件下的性能,确保了其长期稳定性。
    4. 脉冲负载能力:能够承受高达10kV的瞬时脉冲负载,适用于需要频繁脉冲加载的应用场景。

    应用案例和使用建议


    这些电阻器特别适合应用于高压环境下,例如家用电器和电源供应设备。它们能提供稳定的高阻值特性,在高湿度环境中也能保持良好的性能。对于白电产品,VR25、VR37和VR68可以作为关键组件,以确保整体系统的稳定性和可靠性。此外,在设计电路时,应考虑到这些电阻器的最大工作电压限制,并根据实际需求选择合适的型号。

    兼容性和支持


    这些电阻器不仅具有良好的电气兼容性,还提供了多种封装方式,便于在自动化装配线上进行处理。其无铅纯锡镀层使其兼容于无铅和含铅焊接工艺。Vishay公司为用户提供全面的技术支持,涵盖生产到后期维护的各个环节。

    常见问题与解决方案


    - Q:如何正确读取电阻器上的颜色编码?
    - A: 首先识别电阻器上的颜色代码环,通过参考IEC 60062标准来确定阻值和容差。

    - Q:在焊接过程中应注意什么?
    - A: 确保焊点在规定的温度范围内(235°C至245°C),并遵循推荐的焊接时间(2秒至3秒)。
    - Q:如何判断电阻器是否受损?
    - A: 可以使用万用表测量电阻器的实际阻值,并与标称值对比。如果阻值偏差超过规定的容差,则表明可能存在损坏。

    总结和推荐


    VR25、VR37和VR68系列电阻器以其高可靠性、广泛的适用性和严格的品质控制脱颖而出。无论是家用电器还是工业电源系统,这些电阻器都是理想的选择。对于追求高可靠性和稳定性的应用场合,强烈推荐选用Vishay的这些产品。建议用户在选购时仔细考虑实际应用场景的具体要求,并结合相关技术文档做出决策。

VR68000002204JAC00参数

参数
电阻值 2.2MΩ
精度 ±5%
额定功率 1W
温度系数 ±200ppm/℃
长*宽*高 18mm(长度)
通用封装 插件,D6.8XL18MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,卷带包装

VR68000002204JAC00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VR68000002204JAC00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY VR68000002204JAC00 VR68000002204JAC00数据手册
