AC07000003909JAC00

产品分类: 通孔电阻
产品描述: 39Ω ±5% 7W -80ppm/℃~-10ppm/℃ 通孔安装 26mm(长度)
供应商型号: ECO-AC07000003909JAC00
供应商: 海外现货
标准整包数: 500

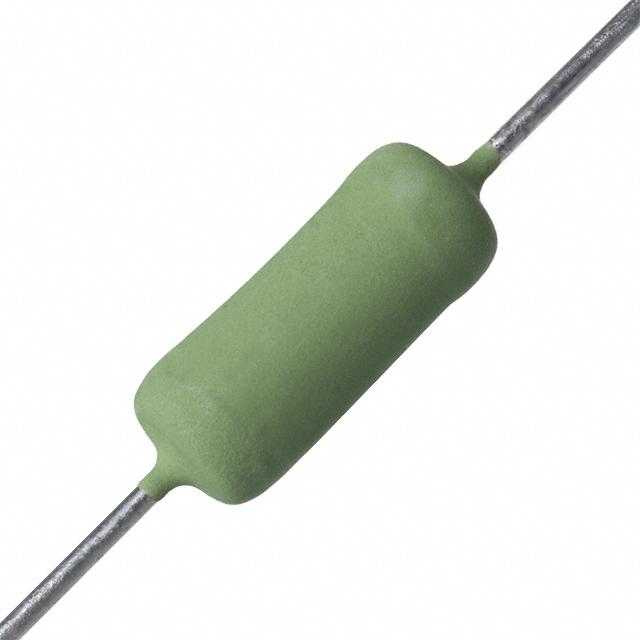

VISHAY INTERTECHNOLOGY 通孔电阻 AC07000003909JAC00

AC07000003909JAC00概述

    高质量文章:Vishay Draloric AC系列水泥绕线电阻的技术手册解读

    1. 产品简介


    AC系列水泥绕线电阻是由Vishay Draloric公司生产的高性能电子元器件,广泛应用于高功率、高电流环境下的各种工业和汽车电子领域。AC系列具有坚固耐用的硅胶水泥涂层,能够适应极端的环境和操作条件,是通用电源设备和汽车电子的理想选择。
    产品特点包括非磁性设计、高耐脉冲负载能力、高功率密度、以及符合AEC-Q200标准(适用于汽车电子领域)。此外,其无铅终端、环保材料以及严格的生产控制确保了卓越的产品质量和安全性。
    典型应用场景包括能源计量设备、开关电源、白色家电、预充电/放电电路以及汽车电子模块。AC系列提供多种型号,涵盖从低阻值到高阻值范围,以满足不同应用场景的需求。

    2. 技术参数


    以下是AC系列水泥绕线电阻的关键技术参数整理:
    | 型号 | 功率等级 (W) | 电阻范围 (Ω) | 脉冲负载能力 | 最大允许电压 (V) | 温漂系数 (ppm/K) |
    |
    | AC01 | 1 W | 0.10 ~ 33 | 根据手册曲线图表 | 100 | -10 ~ -80 |
    | AC03 | 3 W | 0.10 ~ 910 | 根据手册曲线图表 | 150 | ±100 |
    | AC04 | 4 W | 0.10 ~ 620 | 根据手册曲线图表 | 200 | ±100 |
    | AC05 | 5 W | 0.10 ~ 910 | 根据手册曲线图表 | 250 | ±100 |
    | AC07 | 7 W | 0.10 ~ 820 | 根据手册曲线图表 | 300 | ±100 |
    | AC10 | 10 W | 0.22 ~ 560 | 根据手册曲线图表 | 500 | ±100 |
    所有型号均支持最大工作温度范围为-55°C至250°C,且具备UL 94 V-0认证的防火特性。此外,各型号的公差范围均为±5%。

    3. 产品特点和优势


    - 多功能性:支持多种封装形式(如径向缠绕、Z形引脚弯曲等),可灵活适应不同的安装需求。
    - 高性能:优异的脉冲负载能力、高功率密度设计,以及对严苛环境的强大适应力。
    - 安全可靠:硅胶水泥涂层确保防潮防腐蚀,同时满足无铅焊接要求。
    - 环保合规:完全符合RoHS、REACH及冲突矿物禁令,支持绿色制造。
    - 汽车级应用:AC-AT子系列通过AEC-Q200认证,特别适合汽车电子行业。

    4. 应用案例和使用建议


    - 能源计量设备:适用于电力测量电路,推荐使用AC04或AC05型号以平衡成本与性能。
    - 汽车电子:推荐选用AC03AT或AC05AT,这些型号通过AEC-Q200认证,非常适合车载预充电电路。
    - 工业设备:如不间断电源系统(UPS),推荐使用AC10或AC07,以应对更高的电流和功率需求。

    使用建议:由于AC系列电阻在高温条件下功耗会降低,建议根据手册提供的降额曲线合理设计电路,以避免因过热导致的损坏。例如,在环境温度高于40°C时需按比例减少实际功耗。

    5. 兼容性和支持


    Vishay Draloric为客户提供全面的支持服务,包括定制化生产、技术支持和售后保障。针对特殊应用需求(如非感应型、特殊缠绕型电阻),可通过ww1resistors@vishay.com进行咨询。
    目前,AC-AT系列仅提供标准轴向缠绕包装形式,以及特定的Z形引脚版本(如AC03AT-WSZ、AC05AT-WSZ)。其他形式需单独联系制造商确认供应情况。

    6. 常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    | 问题 | 解决方案 |

    | 阻值超出预期范围 | 检查实际使用的电缆长度是否过长,导致额外电阻增加。 |
    | 脉冲负载后阻值明显偏移 | 确保电路设计中限制脉冲宽度和幅度,避免超过手册极限值。 |
    | 工作温度超出规范范围 | 在设计阶段考虑温度补偿措施,并采用AC系列的高温版本。 |
    | 安装后焊接不牢固 | 使用高熔点焊料,并按照说明书正确焊接。 |

    7. 总结和推荐


    Vishay Draloric AC系列水泥绕线电阻凭借其出色的功率处理能力、高可靠性以及宽泛的工作温度范围,成为高功率电子应用的优选产品。特别是在汽车电子、工业电源和白色家电领域,其卓越的表现使其成为不可或缺的核心元件。
    推荐:高度推荐AC-AT系列用于汽车电子领域,而AC系列则适合一般工业及消费电子应用。对于特定应用场景,建议与Vishay团队进一步沟通以获得更优的定制化方案。
    最终评价:★★★★★(五颗星)

AC07000003909JAC00参数

参数
电阻值 39Ω
精度 ±5%
额定功率 7W
温度系数 -80ppm/℃~-10ppm/℃
长*宽*高 26mm(长度)
安装方式 通孔安装
零件状态 在售

AC07000003909JAC00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

AC07000003909JAC00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY AC07000003909JAC00 AC07000003909JAC00数据手册

AC07000003909JAC00封装设计

查看详情并下载
Symbol
Footprint
3D Model
