PR01000101003JA500

产品分类: 通孔电阻
产品描述: 100KΩ ±5% 1W ±250ppm/℃ 通孔安装 6.5mm(长度)*2.5mm(宽度)
供应商型号: 4165024
供应商: 海外现货
标准整包数: 5000

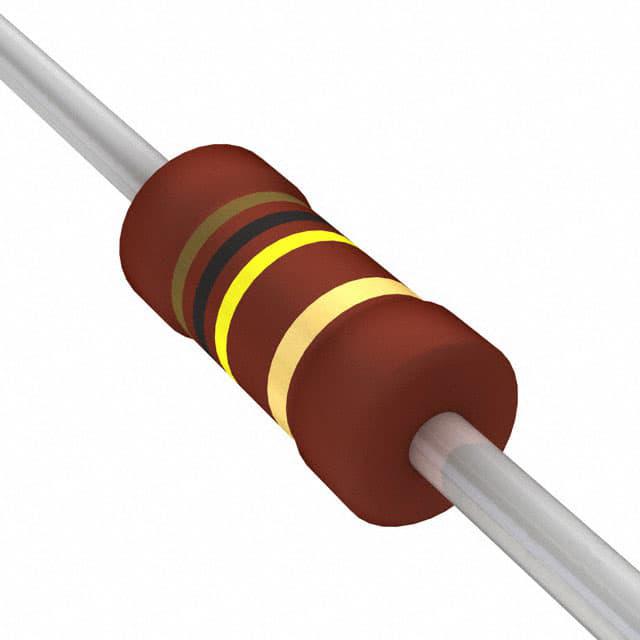

VISHAY INTERTECHNOLOGY 通孔电阻 PR01000101003JA500

PR01000101003JA500概述

    Vishay BCcomponents Power Metal Film Leaded Resistors

    产品简介


    Vishay BCcomponents 的Power Metal Film Leaded Resistors(PR01、PR02、PR03)是采用高精度金属膜技术制造的电阻器。它们通过在陶瓷基体上沉积一层均匀的金属合金薄膜,经过螺旋槽蚀刻处理,并焊接铜或铜包铁连接线来实现。这些电阻器具有紧凑的尺寸和强大的功率承载能力,广泛应用于各种通用电源应用、汽车电子和照明镇流器等领域。

    技术参数


    | 参数 | PR01 | PR02 | PR03 |

    | 尺寸 | 0207 | 0411 | 0411 |
    0617 | 0617 | - |
    | 电阻范围 | 0.22 Ω 至 1 MΩ | 0.33 Ω 至 1 MΩ | 1 Ω 至 1 MΩ |
    0.68 Ω 至 1 MΩ | 1 Ω 至 1 MΩ | - |
    | 电阻公差 | ± 1 %, ± 5 % | ± 1 %, ± 5 % | ± 1 %, ± 5 % |
    | 温度系数 | ± 250 ppm/K | ± 250 ppm/K | ± 250 ppm/K |
    | 额定耗散功率 (P70) | 1 W (1 Ω ≤ R) | 2 W (1 Ω ≤ R) | 3 W (1 Ω ≤ R) |
    0.6 W (R < 1 Ω) | 1.2 W (R < 1 Ω) | - |
    - | 1.6 W (R < 1 Ω) | - |
    | 热阻 (Rth) | 135 K/W | 75 K/W | 115 K/W |
    60 K/W | 75 K/W | - |
    | 最大工作电压 (AC/DC) | 350 V | 500 V | 500 V |
    750 V | 750 V | - |

    产品特点和优势


    - 高效功率承载能力:在小尺寸封装内具备较高的额定耗散功率,适用于空间受限的应用。
    - 定义的熔断特性:保证了产品的可靠性,减少了过热引起的潜在故障。
    - 技术领先:采用先进的金属膜技术,提供精确稳定的电阻值。
    - 环保合规:符合IEC 60115-1标准,且AEC-Q200认证(PR01和PR02)确保了其在汽车电子领域的适用性。

    应用案例和使用建议


    这些电阻器广泛应用于各种领域,例如电源管理、汽车电子和照明控制。对于汽车电子,它们的高可靠性和稳定性尤为关键。为了提高散热效率,建议将电阻器尽量靠近印刷电路板安装,并选择合适的焊料以减少温度对焊点的影响。

    兼容性和支持


    Vishay BCcomponents 提供全面的技术支持和售后服务。产品采用无铅设计,兼容无铅和含铅焊接工艺。此外,公司还提供了详细的规格书和应用指南,帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题1:在高温环境下使用时电阻漂移严重
    - 解决办法:根据手册提供的温升曲线,合理设置工作条件,避免电阻值超出可接受范围。
    - 问题2:焊接过程中出现裂纹
    - 解决办法:选择合适的焊料和焊接温度,确保焊接质量。

    总结和推荐


    Vishay BCcomponents 的Power Metal Film Leaded Resistors以其高效能、高稳定性和广泛的兼容性在市场上具有很强的竞争力。特别是在汽车电子、电源管理和照明控制等领域,其优异的表现使得这些电阻器成为首选产品。因此,强烈推荐使用这款产品。
    总之,Vishay BCcomponents 的Power Metal Film Leaded Resistors不仅在技术规格上表现出色,在实际应用中也展现了卓越的性能和稳定性,是一款值得信赖的高品质电阻器产品。

PR01000101003JA500参数

参数
电阻值 100KΩ
精度 ±5%
额定功率 1W
温度系数 ±250ppm/℃
长*宽*高 6.5mm(长度)*2.5mm(宽度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,卷带包装

PR01000101003JA500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR01000101003JA500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR01000101003JA500 PR01000101003JA500数据手册

PR01000101003JA500封装设计

查看详情并下载
Symbol
Footprint
3D Model
