MAL214251102E3

产品分类: 铝电解电容
产品描述: 1mF 50V ±20% 2500h@ 105°C 1.282A@ 10kHz 通孔安装 12.5mm*25mm*27mm
供应商型号: 4138498
供应商: 海外现货
标准整包数: 1

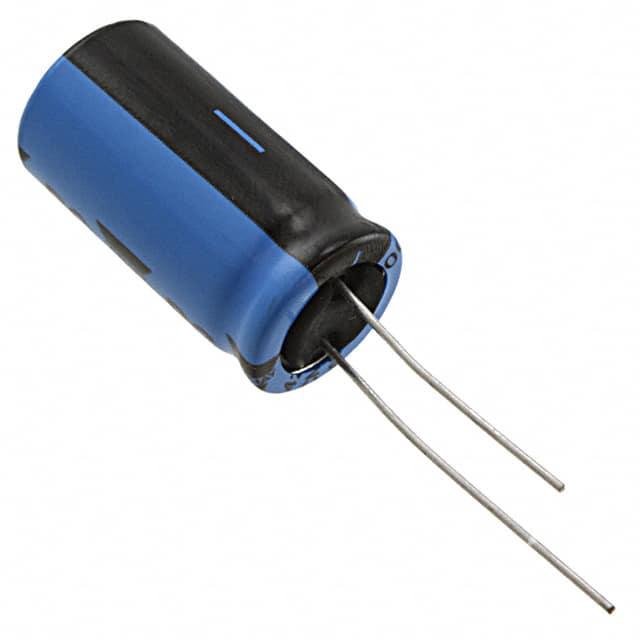

VISHAY INTERTECHNOLOGY 铝电解电容 MAL214251102E3

MAL214251102E3概述


    产品简介


    铝电解电容器是一种常用的电容器,尤其适用于高温环境下的应用。本手册描述的产品是Vishay BCcomponents公司的142系列径向高温度标准铝电解电容器。这类电容器具有较小体积高容量的特点,能够在工业、电信和家用电器等领域中发挥重要作用。它们常用于开关电源(SMPS)中的去耦、平滑、滤波和缓冲等场合。此外,由于其小巧轻便的设计,也适用于便携式和移动设备中。

    技术参数


    以下是142系列铝电解电容器的主要技术参数:
    - 尺寸范围:直径(Ø D)5mm至18mm,长度(L)11mm至40mm。
    - 额定电容范围:1μF至22,000μF。
    - 电容容差:±20%。
    - 额定电压范围:10V至450V。
    - 工作温度范围:-40°C至+105°C。
    - 耐久性测试:在105°C条件下进行2000小时测试。
    - 使用寿命:在105°C条件下可达2500小时;在40°C条件下,施加1.6倍的额定电流可达到140,000小时。
    - 存储寿命:在105°C无电压条件下可存储1000小时。

    产品特点和优势


    1. 长寿命:2500小时的使用寿命保证了产品的稳定性和可靠性。
    2. 紧凑设计:相较于同类产品,能够在有限的空间内提供更高的容量。
    3. 耐温性强:能够在105°C的高温环境下稳定工作。
    4. 防潮设计:径向引脚和蓝色绝缘套管设计增强了抗潮性能。
    5. 压盖保护:当直径D≥6.3mm时,内置压力释放机制确保安全使用。

    应用案例和使用建议


    该电容器广泛应用于工业设备、通信设备及家用电器中。具体应用实例包括:
    - 在工业自动化控制系统中,用于电源滤波和平滑电路。
    - 在通信基站电源中,作为稳压器的一部分,减少噪声干扰。
    - 在家用电器如空调和洗衣机中,用于维持稳定的供电电压。
    使用建议
    - 在高温环境下使用时,建议对散热系统进行适当优化,以延长电容器的使用寿命。
    - 高频电路中应用时,应注意考虑电感和电阻的影响,合理选择频率补偿系数。

    兼容性和支持


    - 兼容性:此电容器能够与其他主流电子元器件良好兼容,适用于各种电路板布局。
    - 技术支持:Vishay公司提供全面的技术支持和售后服务,包括详细的产品资料和技术咨询。如果需要更多帮助,可以联系官方网站提供的联系方式。

    常见问题与解决方案


    问题1:如何确定电容器的实际使用寿命?
    解答:电容器的实际使用寿命受到环境条件的影响。一般来说,高温会加速老化过程。若在高温环境中使用,建议定期检测电容器状态并及时更换。
    问题2:电容器的最大额定电压是多少?
    解答:根据型号不同,额定电压范围为10V到450V。选择时务必注意所选电容器的额定电压不应超过其最大值,以避免损坏。

    总结和推荐


    综上所述,Vishay BCcomponents公司的142系列铝电解电容器以其优异的性能和稳定性,在多个应用领域中表现出色。无论是工业控制还是消费电子,都能提供可靠的电能管理和信号处理。因此,强烈推荐在设计需要高性能电容器的应用时选用此款产品。

MAL214251102E3参数

参数
电容值 1mF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2500h@ 105°C
纹波电流 1.282A@ 10kHz
长*宽*高 12.5mm*25mm*27mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

MAL214251102E3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MAL214251102E3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 铝电解电容 VISHAY INTERTECHNOLOGY MAL214251102E3 MAL214251102E3数据手册

MAL214251102E3封装设计

查看详情并下载
Symbol
Footprint
3D Model
