564R60GAD47

产品分类: 陶瓷电容
产品描述: 4.7nF ±20% Z5U 6KV 通孔安装 20mm*6.6mm*24.8mm
供应商型号: 8313250
供应商: 海外现货
标准整包数: 1

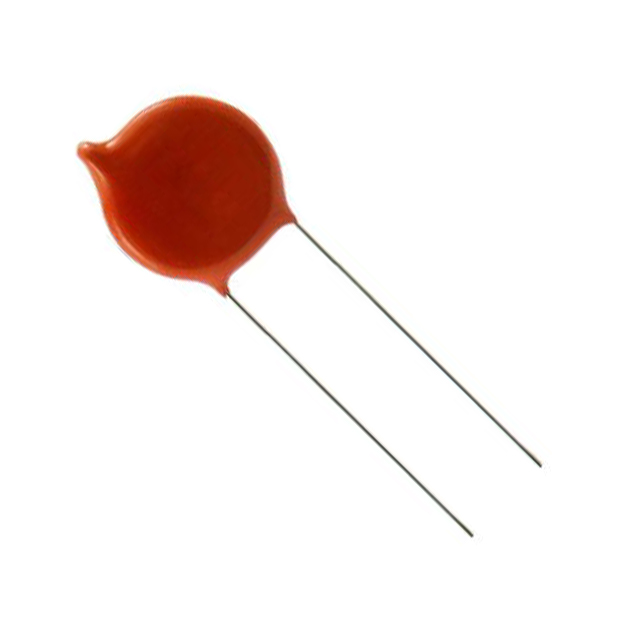

VISHAY INTERTECHNOLOGY 陶瓷电容 564R60GAD47

564R60GAD47概述

    # Vishay Cera-Mite 564R and 565R 系列电容器技术手册

    产品简介


    Vishay Cera-Mite 的 564R 和 565R 系列陶瓷单层直流盘式电容器是专门为高压直流应用设计的产品。这些电容器具有低损耗、高稳定性和小尺寸等特点,适用于照明镇流器、开关电源(SMPS)以及其他需要高电压和脉冲电压的应用场合。

    技术参数


    基本信息
    - 电压范围:2 kVDC 到 7.5 kVDC
    - 绝缘电阻:
    - 2 kVDC 最小值:10,000 MΩ
    - 3 kVDC 最小值:50,000 MΩ (565R30GASS33最小值为25,000 MΩ)
    - 6 kVDC 最小值:75,000 MΩ
    - 7.5 kVDC 最小值:200,000 MΩ
    - 容差:
    - ±10%
    - ±20%
    - -20%到+80%
    - 损耗因子:
    - 一类陶瓷:1 MHz时最大值为0.2%
    - 二类陶瓷:1 kHz时最大值为2.0%
    - 类别温度范围:-25°C 到 +85°C
    - 环境温度范围:-25°C 到 +105°C
    电气特性
    - 额定电压:
    - 2 kVDC
    - 3 kVDC
    - 6 kVDC
    - 7.5 kVDC
    - 引脚间耐压强度:
    - 2 kVDC 测试:3600 VDC, 2 s
    - 3 kVDC 测试:5000 VDC, 2 s
    - 6 kVDC 测试:10500 VDC, 2 s
    - 7.5 kVDC 测试:11250 VDC, 2 s
    - 陶瓷介质类型:
    - 一类陶瓷:C0G, U2J, R3L
    - 二类陶瓷:X7R, X5F, X5S, Y5S, Y5U, Y5V, Z5U
    尺寸信息
    - 直径:0.330英寸 (8.4 mm) 至 0.950英寸 (24.1 mm)
    - 厚度:0.170英寸 (4.3 mm) 至 0.620英寸 (15.7 mm)
    - 引脚间距:0.250英寸 (6.4 mm) 或 0.375英寸 (9.5 mm) 或 0.500英寸 (12.7 mm)
    - 导线直径:0.025英寸 (0.64 mm) 或 0.032英寸 (0.81 mm)

    产品特点和优势


    特点
    - 低损耗:适用于高频和高压电路。
    - 高稳定性:适用于各种严苛的工作环境。
    - 小尺寸:体积小,便于安装和集成。
    - 径向引脚:提供方便的焊接和安装方式。
    优势
    - 高可靠性:适用于高压和高温环境。
    - 广泛适用:适用于多种工业和消费电子应用。

    应用案例和使用建议


    应用案例
    - 照明镇流器:用于镇流器中的滤波和储能。
    - 开关电源 (SMPS):用于电源中的滤波和能量储存。
    - 高压直流电路:用于高压和脉冲电路中的电容。
    使用建议
    - 在选择合适的电容器时,要确保其额定电压和工作环境符合具体应用场景的需求。
    - 对于需要高稳定性的应用,优先选择一类陶瓷电容器;对于需要大容量的应用,可以考虑二类陶瓷电容器。
    - 安装时注意引脚的焊接质量,避免虚焊导致的故障。

    兼容性和支持


    兼容性
    - 这些电容器通常与标准 PCB 板材和其他常见的电子元器件兼容,易于集成到现有系统中。
    支持和维护
    - Vishay 提供详细的技术支持和文档,可以通过 ceramitesupport@vishay.com 联系技术支持团队。

    常见问题与解决方案


    问题与解决方案
    - 问题1:电容器无法正常工作。
    - 解决方案:检查安装质量和引脚接触是否良好,确认额定电压是否满足要求。
    - 问题2:电容器耐压测试失败。
    - 解决方案:确认引脚间的绝缘材料是否完好,检查是否存在短路现象。
    - 问题3:电容器的容差超出预期范围。
    - 解决方案:确认所选型号的容差范围是否满足应用需求,必要时可联系技术支持进行进一步咨询。

    总结和推荐


    综合评估
    Vishay Cera-Mite 的 564R 和 565R 系列电容器具有高可靠性和广泛的适用性,适用于高压和高温环境下的各种应用场景。它们的特点和优势使其成为许多工业和消费电子产品中的理想选择。
    推荐使用
    鉴于其出色的性能和广泛的应用领域,强烈推荐在需要高压和高稳定性的应用中使用这些电容器。同时,在选择电容器时需仔细阅读技术参数,确保其符合具体应用的要求。

564R60GAD47参数

参数
电容值 4.7nF
容差 ±20%
温度系数 Z5U
额定电压 6KV
长*宽*高 20mm*6.6mm*24.8mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

564R60GAD47厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

564R60GAD47数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY 564R60GAD47 564R60GAD47数据手册
