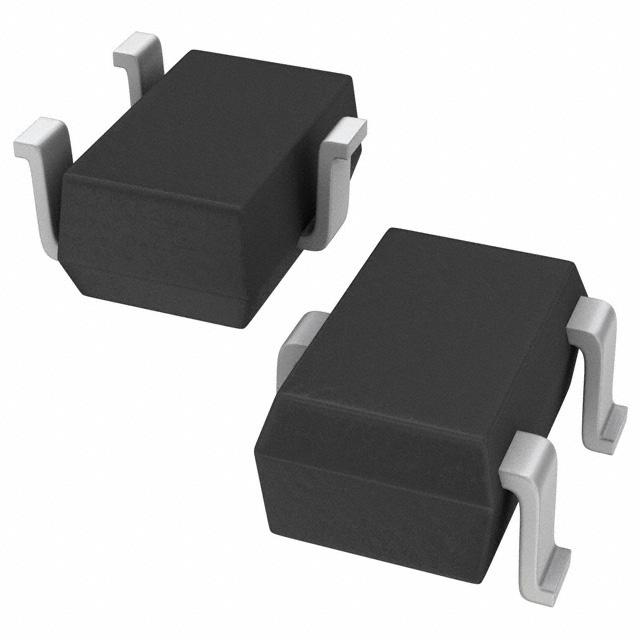

VESD12A2-03G-G3-08

产品分类: TVS二极管/ESD抑制器
产品描述: 12V 单向 100W 4.4A 22.7V 13.9V SC-70,SOT-323 贴片安装
供应商型号: VESD12A2-03G-G3-08GITR-ND
供应商: Digi-Key
标准整包数: 3000
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VESD12A2-03G-G3-08

VESD12A2-03G-G3-08概述


    产品简介


    VESD系列双线ESD保护二极管阵列(SOT-323封装)是Vishay半导体公司的高性能产品。这些二极管设计用于保护敏感电子设备免受静电放电(ESD)的影响。它们适用于各种应用场景,包括消费电子产品、工业设备、汽车系统以及通信设备等领域。VESD系列产品提供不同电压范围的选择,以适应不同的应用需求。

    技术参数


    绝对最大额定值
    - 峰值脉冲电流(IEC 61000-4-5,8/20 μs单次脉冲)
    - VESD01A2-03G: 11 A
    - VESD03A2-03G: 11.6 A
    - VESD05A2-03G: 8.7 A
    - VESD08A2-03G: 6.6 A
    - VESD12A2-03G: 4.4 A
    - VESD16A2-03G: 3.6 A
    - VESD26A2-03G: 2.1 A
    - VESD33A2-03G: 1.6 A
    - 峰值脉冲功率(IEC 61000-4-5,8/20 μs单次脉冲)
    - 所有型号:100 W
    - ESD免疫能力
    - 接触放电(IEC 61000-4-2;10次脉冲):30 kV(VESD01A2-03G到VESD33A2-03G)
    - 空气放电(IEC 61000-4-2;10次脉冲):30 kV(VESD01A2-03G到VESD26A2-03G),15 kV(VESD33A2-03G)
    - 工作温度
    - 结温:-55°C 到 +150°C
    - 存储温度:-55°C 到 +150°C
    电气特性
    - 保护路径数
    - 每种型号均为2条保护路径
    - 反向击穿电压(IR = 1 mA)
    - VESD01A2-03G: 2.5 V
    - VESD03A2-03G: 4.4 V
    - VESD05A2-03G: 6.85 V
    - VESD08A2-03G: 9.5 V
    - VESD12A2-03G: 13.9 V
    - VESD16A2-03G: 17 V
    - VESD26A2-03G: 27.6 V
    - VESD33A2-03G: 35.5 V
    - 动态电阻(tp = 100 ns,反向方向)
    - VESD01A2-03G: 0.13 Ω
    - VESD03A2-03G: 0.19 Ω
    - VESD05A2-03G: 0.2 Ω
    - VESD08A2-03G: 0.23 Ω
    - VESD12A2-03G: 0.4 Ω
    - VESD16A2-03G: 0.53 Ω
    - VESD26A2-03G: 1.9 Ω
    - VESD33A2-03G: 3.6 Ω
    - 电容(VR = 0 V,f = 1 MHz)
    - VESD01A2-03G: 153 pF
    - VESD03A2-03G: 89 pF
    - VESD05A2-03G: 53 pF
    - VESD08A2-03G: 37 pF
    - VESD12A2-03G: 26 pF
    - VESD16A2-03G: 21 pF
    - VESD26A2-03G: 14 pF
    - VESD33A2-03G: 12 pF

    产品特点和优势


    VESD系列双线ESD保护二极管阵列具备多项显著的优势,使其成为高性能电子设备的理想选择:
    - 紧凑封装:采用SOT-323封装,体积小,便于集成。
    - 双向ESD保护:每款型号都能保护两条线路,增强设备的防护能力。
    - AEC-Q101认证:符合汽车级标准,适用于高可靠性要求的应用场景。
    - 宽工作范围:从1 V到33 V,能够满足多种应用场景的需求。
    - 高ESD免疫力:通过IEC 61000-4-2标准的严格测试,能够承受高达±30 kV的接触放电和空气放电。

    应用案例和使用建议


    VESD系列二极管广泛应用于消费电子、工业设备、汽车系统和通信设备等领域。例如,在智能手表、智能手机、电视以及其他便携式电子设备中,VESD二极管可以有效保护内部电路免受外部ESD的影响。
    - 智能手表:用于保护显示屏驱动电路和触摸传感器,确保设备在日常使用中稳定运行。
    - 电动汽车:在车载信息系统中使用,保护车内网络和控制单元不受瞬时电压波动的影响。
    - 通信设备:在高速数据传输设备中,如路由器和交换机,用于保护关键通信接口。
    使用建议:
    1. 设计注意事项:确保在设计时考虑VESD的安装位置,避免过近或过远导致保护失效。
    2. 热管理:由于峰值电流可能导致温度上升,应适当增加散热措施。
    3. 匹配连接器:在选择连接器时,要确保与VESD二极管的兼容性,以免影响其保护效果。

    兼容性和支持


    VESD系列产品采用SOT-323封装,与市场上大多数PCB焊接工艺兼容。Vishay公司提供了详尽的技术支持文档,包括产品手册、设计指南和仿真模型,以帮助工程师顺利实现产品的应用。此外,客户还可以通过官方渠道获得技术支持,以解决任何潜在问题。

    常见问题与解决方案


    1. 问题:如何检查二极管的焊接质量?
    解答:可以通过标准视觉检查或自动光学检测(AOI)来验证。
    2. 问题:如何选择合适的VESD型号?
    解答:根据应用场景所需的保护电压范围进行选择。例如,对于需要保护1 V至3 V的低电压电路,可以选择VESD01A2-03G;对于更高电压的应用,则可选择VESD33A2-03G。

    总结和推荐


    VESD系列双线ESD保护二极管阵列是一款高可靠性的产品,具有出色的ESD免疫能力和紧凑的封装设计。无论是消费电子产品还是汽车电子系统,VESD都能够提供卓越的保护性能。强烈推荐工程师们在设计过程中优先考虑这款产品,以提升整体系统的稳定性与可靠性。

VESD12A2-03G-G3-08参数

参数
击穿电压 13.9V
峰值脉冲电流 4.4A
峰值脉冲功率 100W
极性 单向
工作电压 12V
箝位电压 22.7V
SC-70,SOT-323
通用封装 SC-70,SOT-323
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
