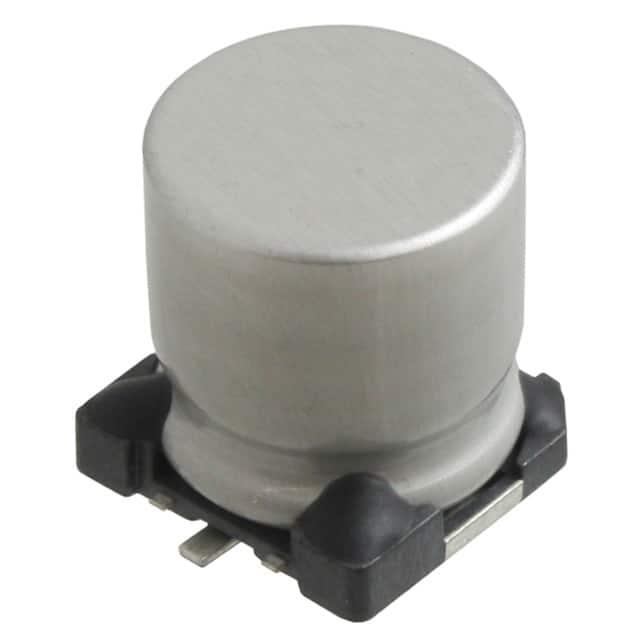

MAL215370339E3

产品分类: 铝电解电容
产品描述: 33μF 35V ±20% 1.2Ω@ 100kHz 3000h@ 105°C 110mA@ 100Hz 贴片安装 8.4mm*8.4mm*6.5mm
供应商型号: 10B-1834255-4
供应商: 国内现货
标准整包数: 1

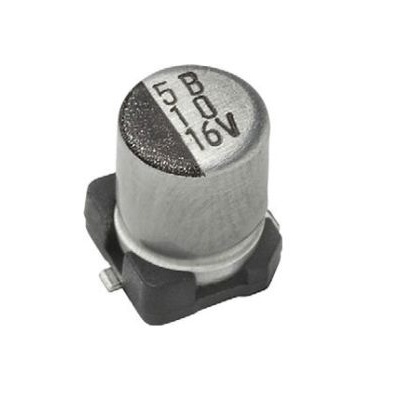

VISHAY INTERTECHNOLOGY 铝电解电容 MAL215370339E3

MAL215370339E3概述

    Aluminum Electrolytic Capacitors SMD (Chip) Long Life Vertical

    1. 产品简介


    铝电解电容器是一种极化的铝电解电容器,使用非固体电解质且具备自愈能力。本文描述的产品为SMD(贴片)版本,具有底板设计,垂直结构,占用极小的PCB空间,支持无铅回流焊接。这些电容器广泛应用于各种电子设备中,尤其适合于符合RoHS标准的表面贴装技术(SMT)应用。

    2. 技术参数


    以下是技术手册中提取的关键技术参数:
    - 额定电容范围:0.47 μF 至 1000 μF
    - 额定电压范围:6.3 V 至 100 V
    - 工作温度范围:-55 °C 至 +105 °C
    - 电容容差:± 20 %
    - 有效寿命:105 °C 下2000至3000小时
    - 最大浪涌电压:≤ 1.15 x 额定电压
    - 漏电流:≤ 0.01 x 额定电容 x 额定电压或3 μA(取较大者)
    - 等效串联电阻(ESR):0.22 Ω 至 1.2 Ω(取决于电容和电压)
    - 纹波电流:额定纹波电流值的0.8至1.5倍(根据频率不同而变化)

    3. 产品特点和优势


    该电容器具备以下特点:
    - 高CV体积比
    - 自愈能力强,可靠性高
    - 适用于多种应用,如耦合、解耦、平滑、滤波、缓冲和定时
    - 支持无铅回流焊接,符合RoHS标准
    - 紧凑型设计,节省PCB空间

    4. 应用案例和使用建议


    - 电信行业:用于电源滤波和信号耦合,确保稳定的信号传输。
    - 工业自动化:用于电机驱动电路中的滤波和平滑电路,提高系统稳定性。
    - 汽车电子:用于发动机控制系统中的耦合和缓冲电路,确保可靠的数据传输。
    使用建议:
    - 在安装过程中,应参考图3和表3中推荐的焊盘尺寸,以确保良好的焊接连接。
    - 确保电容器的引脚对准焊盘中心,避免偏移。

    5. 兼容性和支持


    - 兼容性:适用于各种类型的PCB,包括自动贴装线。
    - 支持:如果遇到任何技术问题,可以联系铝电解电容器技术支持团队。

    6. 常见问题与解决方案


    - 问题:电容器在高温下出现失效现象。
    - 解决方案:确保在安装过程中遵循规定的回流焊接条件,特别是峰值温度不超过250°C。
    - 问题:电容器在长时间使用后漏电流增大。
    - 解决方案:检查电容器的存储条件,避免在高温环境下长期存放。建议存放在干燥且温度稳定的环境中。

    7. 总结和推荐


    总体而言,该款铝电解电容器具备高CV比、长寿命、高可靠性等优势,非常适合用于现代电子产品中。考虑到其出色的性能和可靠性,强烈推荐将其应用于需要高性能电容器的各种应用场合。

MAL215370339E3参数

参数
电容值 33μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 1.2Ω@ 100kHz
工作寿命 3000h@ 105°C
纹波电流 110mA@ 100Hz
长*宽*高 8.4mm*8.4mm*6.5mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

MAL215370339E3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MAL215370339E3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 铝电解电容 VISHAY INTERTECHNOLOGY MAL215370339E3 MAL215370339E3数据手册

MAL215370339E3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.2603
100+ ¥ 5.9401
204+ ¥ 5.9401
250+ ¥ 5.7822
500+ ¥ 5.1141
10000+ ¥ 3.9601
库存: 6398
起订量: 27 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.26
