P6SMB10A-E3/52

产品分类: TVS二极管/ESD抑制器
产品描述: 8.55V 单向 600W 41.4A 14.5V 9.5V SMB(DO-214AA) 贴片安装
供应商型号: F-P6SMB10A-E3/52
供应商: 海外现货
标准整包数: 750

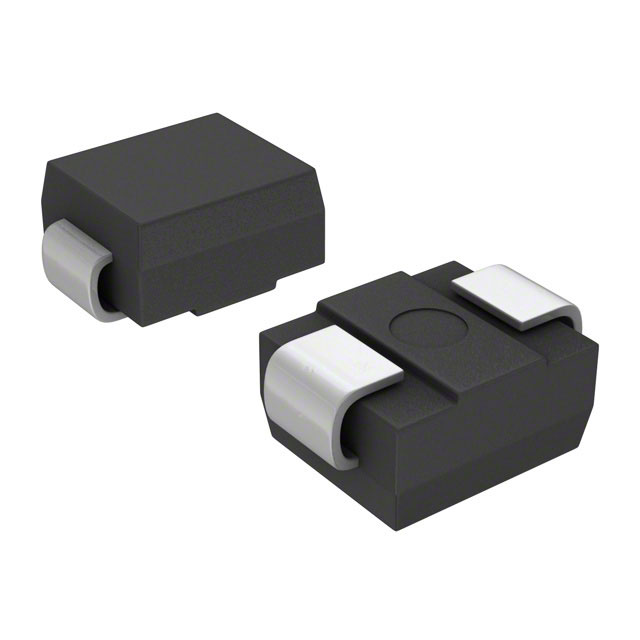

VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 P6SMB10A-E3/52

P6SMB10A-E3/52概述

    P6SMB Series Surface-Mount Transient Voltage Suppressors

    产品简介


    P6SMB系列是Vishay General Semiconductor公司推出的表面贴装瞬态电压抑制器(TVS),旨在保护敏感电子设备免受因感应负载切换和照明对集成电路(IC)、金属氧化物半导体场效应晶体管(MOSFET)和传感器单元信号线引起的电压瞬变影响。这些TVS适用于消费、计算机、工业和电信等多个领域的应用。

    技术参数


    - 封装类型:SMB(DO-214AA)
    - 峰值脉冲功率(10/1000 μs波形):600 W
    - 峰值脉冲电流:根据具体型号,最大值可达100 A
    - 正向峰值浪涌电流(单个半正弦波,8.3 ms):100 A
    - 工作温度范围:-65°C至+150°C
    - 热阻抗:RθJA典型值为100°C/W,RθJL典型值为20°C/W
    - 最大钳位电压:具体型号不同,从6.5 V到920 V不等
    - 最大反向泄漏电流:在VWM下,最大泄漏电流为1 μA(对于10 V及以下双向型号,ID限制翻倍)

    产品特点和优势


    P6SMB系列具有以下显著特点和优势:
    - 低轮廓封装:适合自动化放置。
    - 玻璃钝化芯片结:确保更长的使用寿命。
    - 优秀的钳位能力:提供快速响应时间和低增量浪涌电阻。
    - 符合J-STD-020标准:满足ML级别1的要求,LF最高峰值温度为260°C。
    - AEC-Q101认证:部分型号适用于汽车应用,提供更高的质量和可靠性保证。

    应用案例和使用建议


    P6SMB系列广泛应用于消费电子、计算机、工业控制和通信设备中,用于保护敏感电路免受过压瞬变的影响。例如,在某些电机控制系统中,当电机启动或停止时,电感负载会产生电压尖峰,通过使用P6SMB TVS可以有效保护下游的敏感电子元件。
    使用建议:
    1. 确保铜焊盘面积至少为5.0 mm x 5.0 mm,以提高散热效率。
    2. 检查具体应用中的电压瞬变情况,选择合适电压等级的P6SMB型号。
    3. 在高功率应用中,注意PCB布局设计以确保良好的散热性能。

    兼容性和支持


    P6SMB系列提供了多种包装选项,如7英寸直径塑料带卷和13英寸直径塑料带卷。不同型号可能包含不同的选项,如RoHS合规、无卤素、AEC-Q101认证等。客户可以通过联系区域内的技术支持获得进一步的帮助和支持。

    常见问题与解决方案


    常见问题及其解决方案如下:
    1. 问题:在高温环境下使用时,器件无法正常工作。
    解决方案:检查环境温度,确认是否超出-65°C至+150°C的工作范围。必要时,增加散热措施或考虑使用其他高耐温型号。
    2. 问题:产品出现泄漏电流偏大的情况。
    解决方案:确认安装过程中是否存在短路现象,或者是否需要更换型号以适应特定的电压需求。

    总结和推荐


    P6SMB系列凭借其紧凑的封装、高效的瞬态抑制能力和广泛的温度适应性,成为保护敏感电子设备的理想选择。其卓越的性能和多样化的型号使其适用于各种工业和消费电子产品。鉴于其在保护敏感电路方面的强大能力,强烈推荐使用P6SMB系列瞬态电压抑制器。

P6SMB10A-E3/52参数

参数
峰值脉冲电流 41.4A
峰值脉冲功率 600W
极性 单向
工作电压 8.55V
箝位电压 14.5V
击穿电压 9.5V
DO-214AA,SMB
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

P6SMB10A-E3/52厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

P6SMB10A-E3/52数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VISHAY INTERTECHNOLOGY P6SMB10A-E3/52 P6SMB10A-E3/52数据手册

P6SMB10A-E3/52封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.0415 ¥ 0.3516
2250+ $ 0.0411 ¥ 0.3485
库存: 24000
起订量: 1500 增量: 750
交货地:
最小起订量为:1500
合计: ¥ 527.4
