V10PW10-M3/I

产品分类:
产品描述: High Current Density Surface-Mount (Trench MOS Barrier Schottky) Rectifier
供应商型号: 3818776
供应商: 海外现货
标准整包数: 1

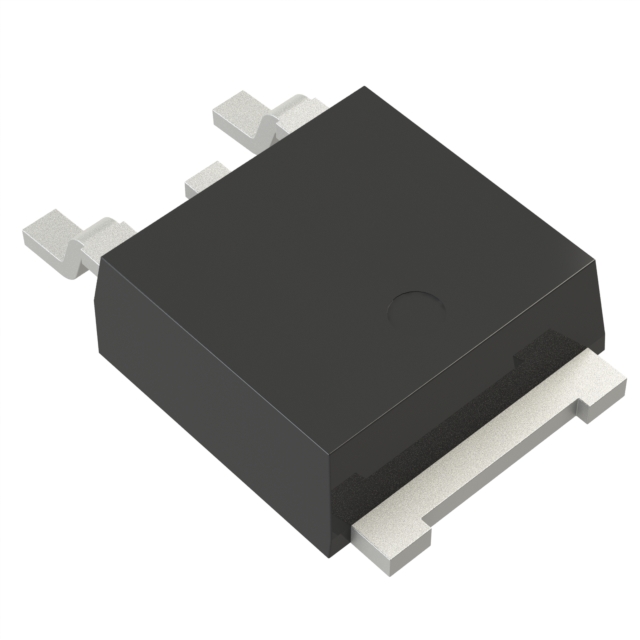

VISHAY INTERTECHNOLOGY  V10PW10-M3/I

V10PW10-M3/I概述

    高品质电子元器件——V10PW10 TMBS® 整流器

    产品简介


    V10PW10 是 Vishay General Semiconductor 生产的一种高性能整流器,属于超低电压降(Ultra Low VF)的 TMBS® (Trench MOS Barrier Schottky) 类型。这款产品适用于多种电路设计,特别适合用于低电压高频率直流-直流转换器、自由轮二极管和极性保护应用中。其主要功能包括低正向电压降、低功耗、高效率运行等,是现代电子产品不可或缺的组件之一。

    技术参数


    - 最大重复峰值反向电压 (VRRM):100 V
    - 最大平均正向整流电流 (IF(AV)):10 A
    - 峰值正向浪涌电流 (IFSM):180 A
    - 正向电压降 (VF):
    - IF = 10 A,TJ = 125°C 时为 0.58 V
    - IF = 5 A,TJ = 125°C 时为 0.45 V
    - 操作结温范围 (TJ):-40°C 至 +150°C
    - 存储温度范围 (TSTG):-55°C 至 +150°C
    - 瞬态热阻抗 (RθJA):65°C/W

    产品特点和优势


    V10PW10 整流器的独特之处在于其采用的 Trench MOS Schottky 技术,使其具备非常低的轮廓高度(典型值为 1.3 mm),非常适合自动化装配。其低正向电压降和低功耗使得其在高效能运行中表现出色,同时能够满足 MSL 等级 1 的标准。对于需要符合汽车等级要求的应用,该型号还有 HM3 后缀版本,符合 AEC-Q101 标准。

    应用案例和使用建议


    V10PW10 主要应用于低电压高频率直流-直流转换器、自由轮二极管和极性保护等领域。根据手册中的应用实例,建议在以下场景中使用:
    - 低电压高频率直流-直流转换器:此装置需要较低的正向电压降和较高的工作温度范围,V10PW10 完美契合这些需求。
    - 自由轮二极管:由于其低功耗特性,非常适合在高频环境中减少能量损耗。
    - 极性保护应用:其低正向电压降有助于减少极性保护电路中的能量损失。
    为了优化应用效果,建议在设计时充分考虑散热条件,并确保连接处的焊盘面积足够大以降低热阻抗。

    兼容性和支持


    V10PW10 可以轻松与其他符合行业标准的电子元器件和设备配合使用。此外,Vishay 提供了全方位的技术支持,包括在线资源、技术问答服务等,确保用户可以随时获得帮助。对于 AEC-Q101 资格认证的 HM3 版本,客户可以联系 Vishay 的销售代表获取更多信息和支持。

    常见问题与解决方案


    - 问题:产品在高温环境下如何保持稳定性能?
    - 解决方案:确保安装时使用推荐的铜垫面积,以降低热阻抗。此外,注意散热管理,确保良好的空气流通和热传导。

    - 问题:正向电压降对应用性能有何影响?
    - 解决方案:选择合适的电流和电压等级,确保其在额定工作范围内。如果出现异常,检查是否过载或散热不良。

    总结和推荐


    总体而言,V10PW10 整流器是一款性能卓越、适用广泛的产品,适用于多种高要求的应用场景。其独特的技术特性和可靠性使其在市场上具有较强的竞争力。建议在设计高效率、高稳定性的电子设备时考虑使用此产品。

V10PW10-M3/I参数

参数
包装方式 卷带包装

V10PW10-M3/I厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

V10PW10-M3/I数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY VISHAY INTERTECHNOLOGY V10PW10-M3/I V10PW10-M3/I数据手册

V10PW10-M3/I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.847
10+ ¥ 3.6719
100+ ¥ 3.2901
500+ ¥ 3.2313
1000+ ¥ 3.1726
5000+ ¥ 3.1726
库存: 47
起订量: 14 增量: 0
交货地:
最小起订量为:10
合计: ¥ 36.71
直接购买
加入购物车
