RCV0805100KJNEA

产品分类: 贴片电阻
产品描述: 100KΩ ±5% 125mW ±200ppm/℃ 0805 贴片安装 2mm*1.25mm*500μm
供应商型号: 11M-RCV0805100KJNEA
供应商: 云汉优选
标准整包数: 1

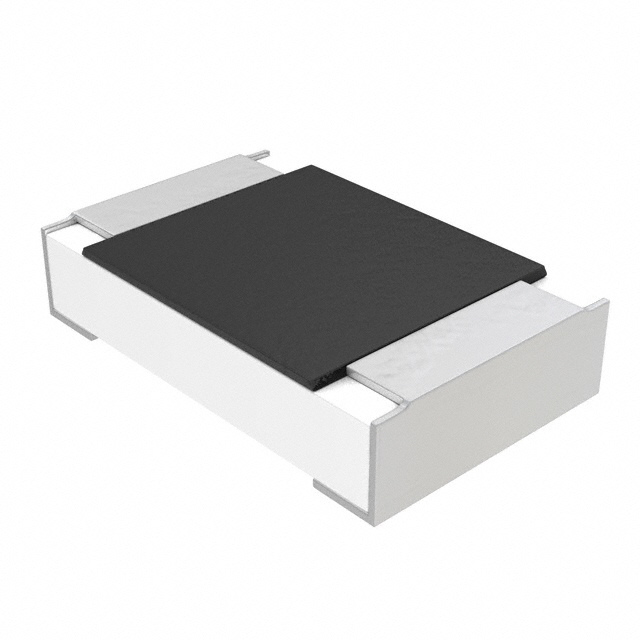

VISHAY INTERTECHNOLOGY 贴片电阻 RCV0805100KJNEA

RCV0805100KJNEA概述

    高压厚膜芯片电阻 RCV e3 系列技术手册解析

    产品简介


    RCV e3 系列是 Vishay Draloric 推出的高压厚膜芯片电阻,主要适用于需要高电压操作的应用场合。它们通过纯锡焊接接触在镍屏障层上提供兼容无铅和含铅焊接工艺的能力。这些电阻器采用金属釉技术,在高品质陶瓷上制作而成,具有极高的稳定性和可靠性。该系列产品广泛应用于通信设备、医疗仪器、工业控制和测量设备等领域。

    技术参数


    RCV e3 系列的产品规格如下:
    | 模型 | 尺寸(英寸) | 尺寸(公制) | 功率(W) | 最大额定电压(V) | 温度系数(ppm/K) | 电阻范围(Ω) |

    | RCV0805 | 0805 | 2012 | 0.125 | 400 | ±100 | 100K 到 10M |
    | RCV1206 | 1206 | 3216 | 0.25 | 500 | ±200 | 100K 到 10M |
    注:最大额定电压为 ACRMS/DC 值。

    产品特点和优势


    RCV e3 系列的主要特点和优势包括:
    - 高耐压能力:可承受高达 500V 的电压,适合于需要高电压操作的应用。
    - 兼容性:纯锡焊接接触在镍屏障层上提供了与无铅和含铅焊接工艺的兼容性。
    - 金属釉陶瓷基底:确保高稳定性及可靠性。
    - 无标记设计:便于集成到其他电路板中。
    - 温度漂移特性:电阻随时间变化可能会导致微小的变化,但不会超过设定值。

    应用案例和使用建议


    - 应用案例:适用于如通信设备、医疗仪器、工业控制系统等需要高可靠性的场合。
    - 使用建议:
    - 在应用时需注意温度变化对电阻的影响,合理选择型号以保证长期稳定工作。
    - 确保电路板的设计能有效散热,防止过热导致的性能下降。


    兼容性和支持


    - 兼容性:支持多种型号的焊接工艺,包括 Sn60Pb40 和 Sn96.5Ag3Cu0.5。
    - 厂商支持:提供详尽的技术文档和测试方法,帮助客户进行产品验证。

    常见问题与解决方案


    - Q: 使用过程中发现电阻值有所漂移?
    - A: 这是由于薄膜温度随时间变化而引起的正常现象,可以通过增加散热措施来减缓这一过程。

    - Q: 环境温度过高影响使用寿命?
    - A: 可以通过优化电路板布局或使用导热材料提高散热效率来延长使用寿命。

    总结和推荐


    RCV e3 系列高压厚膜芯片电阻以其出色的电气特性和高稳定性在市场上具备显著的竞争优势。其适用于需要高耐压能力的电子设备,且具有良好的兼容性。然而,对于那些要求极度稳定的电路,可能需要注意其长期使用过程中的电阻漂移问题。总体而言,推荐选用该系列产品用于高可靠性需求的应用场合。
    请注意,由于此产品系列涉及的参数较多,用户在具体选型时需详细查阅技术手册并结合实际需求进行判断。

RCV0805100KJNEA参数

参数
电阻值 100KΩ
精度 ±5%
额定功率 125mW
温度系数 ±200ppm/℃
长*宽*高 2mm*1.25mm*500μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RCV0805100KJNEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RCV0805100KJNEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY RCV0805100KJNEA RCV0805100KJNEA数据手册

RCV0805100KJNEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.21
10+ ¥ 0.189
30+ ¥ 0.176
100+ ¥ 0.168
500+ ¥ 0.16
库存: 2071
起订量: 1 增量: 5000
交货地:
最小起订量为:1
合计: ¥ 0.21
