NTCS0603E3333FHT

产品分类: 温度传感器
产品描述: ±1% 0603 贴片安装,黏合安装 1.6mm*800μm*800μm
供应商型号: 594-NTCS0603E3333FHT
供应商: Mouser
标准整包数: 1

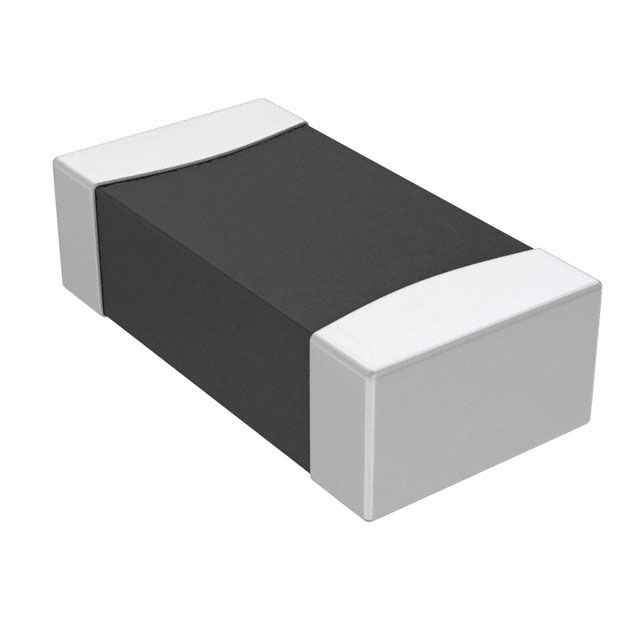

VISHAY INTERTECHNOLOGY 温度传感器 NTCS0603E3333FHT

NTCS0603E3333FHT概述

    # Vishay BCcomponents NTCS0603E3 系列玻璃封装NTC热敏电阻技术手册

    1. 产品简介


    Vishay BCcomponents的NTCS0603E3系列是一款小型化表面贴装(SMD)的玻璃保护型NTC热敏电阻,适用于汽车、工业、通信和消费电子等多个领域的温度传感、保护和补偿应用。这些热敏电阻采用负温度系数(NTC)设计,具有高精度、高可靠性和出色的耐久性。由于其紧凑的尺寸(0603规格),NTCS0603E3特别适合空间受限的设计需求。
    主要功能:
    - 温度检测:精确测量温度变化
    - 温度保护:防止过热状况发生
    - 温度补偿:优化系统运行条件下的性能
    应用领域:
    - 汽车行业:电池充电器、电源供应器、车载娱乐系统等
    - 工业控制:工业设备的温度监控与调节
    - 通信设备:电信基础设施中的散热管理
    - 消费电子产品:如办公设备及液晶显示屏(LCD)的温度调节

    2. 技术参数


    以下是NTCS0603E3系列的主要技术参数:
    | 参数 | 值 | 单位 |
    |
    | 电阻值(R25) | 2.0K至100K | Ω |
    | R25容差 | ±1%, ±2%, ±3%, ±5% | % |
    | B25/85值 | 3420至4100 | K |
    | B25/85容差 | ±1% | % |
    | 最大耗散功率 | 125 | mW |
    | 热时间常数(τ) | ≈8 | s |
    | 散热因子(D) | 3.0 | mW/K |
    | 工作温度范围(零功率) | -40°C 至 +150°C | °C |
    | 重量 | ≈0.006 | g |
    此外,此款热敏电阻提供多种型号选择,通过不同的电阻值和容差组合满足不同应用场景的需求。

    3. 产品特点和优势


    NTCS0603E3系列具备以下显著特点:
    - 高精度温度检测:电阻容差低至±1%,B25/85容差低至±1%。
    - 耐高温性能:可在高达150°C的工作环境中稳定运行。
    - 优异的机械保护:全玻璃涂层设计,有效防止外部污染。
    - 认证齐全:符合UL安全认证(E148885),并通过AEC-Q200汽车标准认证。
    - 多样化选项:支持波峰焊接或回流焊接工艺,适应各种生产流程。
    这些特性使得NTCS0603E3成为众多高要求场景的理想选择,同时在市场上表现出强大的竞争力。

    4. 应用案例和使用建议


    应用案例:
    1. 电池管理系统:通过监测电池组温度,确保电池的安全和寿命。
    2. 通信基站:用于实时监控设备内部温度,防止过热导致故障。
    3. 家用电器:例如冰箱和空调中的温度控制模块。
    使用建议:
    - 在设计过程中需考虑热敏电阻的实际安装位置,避免受到外部热量干扰。
    - 根据具体需求选择合适的电阻值和容差等级。
    - 注意焊接温度上限不超过260°C,以避免损坏热敏电阻。

    5. 兼容性和支持


    NTCS0603E3系列可广泛兼容其他标准电子元件,并支持主流的焊接工艺。Vishay公司提供详尽的技术文档和技术支持服务,帮助客户快速完成产品设计与验证。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接时出现虚焊 | 调整焊接参数,确保足够的热传导 |
    | 测量结果偏差较大 | 校准设备或重新检查电路连接 |
    | 长期使用后性能下降 | 定期校验并替换老化部件 |

    7. 总结和推荐


    综上所述,Vishay BCcomponents的NTCS0603E3系列玻璃封装NTC热敏电阻以其卓越的性能、精准的测量能力和广泛的适用性,在多个行业中表现优异。无论是汽车制造还是消费电子产品领域,它都展现了极高的可靠性和灵活性。因此,强烈推荐给需要高性能温度传感器的工程师和制造商。
    推荐指数:★★★★★
    如需进一步技术支持或订购产品,请访问[Vishay官网](https://www.vishay.com)获取更多信息。

NTCS0603E3333FHT参数

参数
精度 ±1%
温度范围 -
温度阈值 -
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NTCS0603E3333FHT厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NTCS0603E3333FHT数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 温度传感器 VISHAY INTERTECHNOLOGY NTCS0603E3333FHT NTCS0603E3333FHT数据手册

NTCS0603E3333FHT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.713 ¥ 6.0249
10+ $ 0.6751 ¥ 5.7042
25+ $ 0.6302 ¥ 5.3252
50+ $ 0.5742 ¥ 4.852
100+ $ 0.5478 ¥ 4.6289
500+ $ 0.486 ¥ 4.1067
1000+ $ 0.459 ¥ 3.8786
4000+ $ 0.4001 ¥ 3.3804
库存: 3658
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.02
直接购买
加入购物车
