FC0402E2000BST0

产品分类: 贴片电阻
产品描述: 200Ω ±0.1% 50mW ±25ppm/℃ 0402 贴片安装 1.07mm*560μm*380μm
供应商型号: 71-FC0402E2000BST0
供应商: Mouser
标准整包数: 1

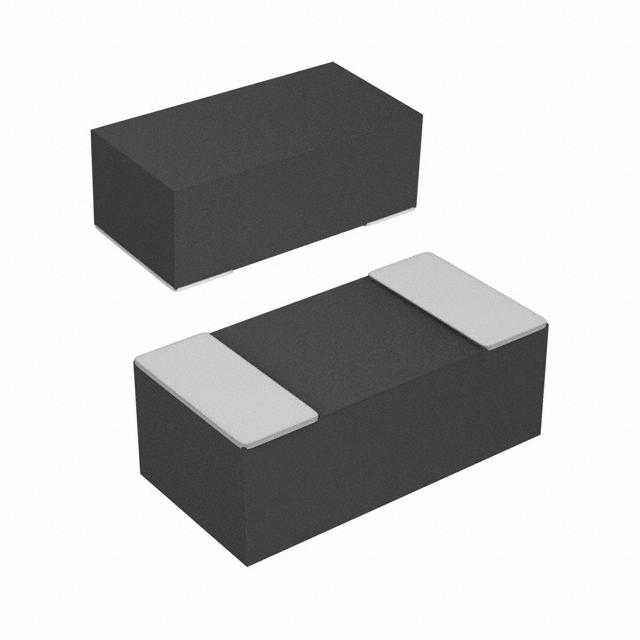

VISHAY INTERTECHNOLOGY 贴片电阻 FC0402E2000BST0

FC0402E2000BST0概述

    Vishay Dale FC系列高频薄膜贴片电阻技术手册

    产品简介


    Vishay Dale的FC系列高频(最高可达40 GHz)薄膜贴片电阻是一款专为高频应用设计的产品。该系列电阻具有低内部电抗的特性,能够在极宽的频率范围内表现出近乎纯电阻的行为。由于采用激光边缘修剪技术,该系列电阻可以实现精密的容差,达到0.1%的精度。主要功能包括作为低噪声放大器、衰减器以及阻抗匹配的组件,适用于通信、雷达系统、微波电路等多种应用场景。

    技术参数


    FC系列高频薄膜贴片电阻的主要技术参数如下:
    | 参数 | 规格 |

    | 尺寸 | 0402、0505、0603、0805、1005、1206 |
    | 阻值范围 | 10Ω至1000Ω |
    | 容差 | 0.1%至5.0% |
    | 温度系数 | ±25 ppm/°C 至 ±100 ppm/°C |
    | 工作电压 | 30 V 至 75 V |
    | 最高工作温度 | +155°C |
    | 存储温度范围 | -55°C 至 +155°C |
    | 功率等级 | 0402:50 mW;0505:125 mW;0603:125 mW;0805:200 mW;1005:250 mW;1206:330 mW |

    产品特点和优势


    FC系列高频薄膜贴片电阻的独特优势包括:
    - 尺寸小巧:标准的0402封装大小,便于集成和安装。
    - 高精度:通过激光边缘修剪技术实现了高达0.1%的容差。
    - 低温度系数:最低可达到±25 ppm/°C,确保在温度变化时电阻稳定性好。
    - 小内部电抗:小于10 mΩ,进一步提高高频性能。
    - 环氧胶粘接端子:便于与基板固定。
    这些特点使其在高频应用领域具有显著的优势,能够提供稳定的电阻值并保证信号传输的质量。

    应用案例和使用建议


    FC系列电阻广泛应用于各类高频设备中,例如低噪声放大器、衰减器、阻抗匹配等。具体使用建议如下:
    - 高频放大器:FC系列电阻可用于构建高频低噪声放大器,以减少放大过程中的信号失真。
    - 衰减器:在射频电路中,FC系列电阻可用作衰减器来控制信号强度,防止过载。
    - 阻抗匹配:在微波电路设计中,FC系列电阻可用于实现良好的阻抗匹配,减少反射损耗。
    使用建议包括确保正确的电源管理以避免过热,并根据具体应用场景选择合适的小尺寸封装。

    兼容性和支持


    FC系列电阻具有较高的兼容性,可与其他标准元件配合使用。此外,制造商提供全面的技术支持和维护服务,帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 高温稳定性不佳
    - 解决方法:检查散热措施是否充分,如必要可增加散热片。

    2. 信号失真
    - 解决方法:检查是否存在阻抗不匹配问题,调整FC系列电阻的阻值进行补偿。

    总结和推荐


    FC系列高频薄膜贴片电阻以其小巧的体积、高精度、低温度系数及小内部电抗等特点,在高频应用领域表现出色。对于需要高性能电阻的设计师来说,它是一个理想的解决方案。总体而言,FC系列电阻不仅符合高性能要求,而且在市场上具有较强的竞争力,强烈推荐使用。

FC0402E2000BST0参数

参数
电阻值 200Ω
精度 ±0.1%
额定功率 50mW
温度系数 ±25ppm/℃
长*宽*高 1.07mm*560μm*380μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FC0402E2000BST0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

FC0402E2000BST0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY FC0402E2000BST0 FC0402E2000BST0数据手册

FC0402E2000BST0封装设计

查看详情并下载
Symbol
Footprint
3D Model
