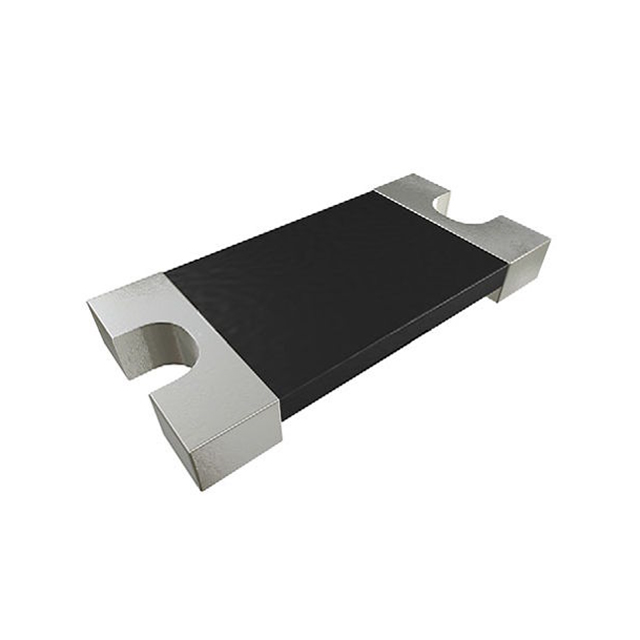

WSK1206R0200FEA18

产品分类: 贴片电阻
产品描述: 20mΩ ±1% 500mW ±35ppm/℃ 1206 贴片安装 3.2mm*1.6mm*890μm
供应商型号: 541-WSK1206R0200FEA18TR-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电阻 WSK1206R0200FEA18

WSK1206R0200FEA18概述

    Vishay Dale WSK1206...18 High Power Surface Mount Resistors

    1. 产品简介


    产品类型:WSK1206...18 是一款高功率表面贴装电阻器,属于 Vishay Dale 的 Power Metal Strip 系列。这款电阻器以其出色的电流传感能力和低电阻值而著称。
    主要功能:
    - 4端子设计:降低自感效应,适用于高频电路。
    - 极低电阻值:由独特的制造工艺实现,具有优异的精度。
    - 硫化抵抗:能够抵抗高硫环境的影响,确保长期稳定性。
    - 焊接结构:全焊接设计提供更高的耐用性和可靠性。
    应用领域:
    - 电流传感:适用于多种电流检测场合。
    - 电压分压:在电路设计中用于分压。
    - 脉冲应用:适用于需要高可靠性的脉冲信号处理。

    2. 技术参数


    | 参数 | 单位 | 规格 |
    |
    | 组件温度系数(包括终端) | ppm/°C | ± 35 |
    | 元件温度系数 | ppm/°C | < 20 |
    | 工作温度范围 | °C | -65 至 +170 |
    | 最大工作电压 | V | (P × R) |
    | 功率等级 | W | 0.5 |
    | 阻值范围 | Ω | 0.01 至 0.05 |
    | 精度 | % | ± 0.1、± 0.25、± 0.5、± 1.0 |

    3. 产品特点和优势


    - 高精度和低电阻值:采用先进的制造工艺,实现了极低的电阻值和高精度,非常适合高精度电流检测和电压分压应用。
    - 高耐硫性:设计时充分考虑了硫化对环境影响的抵抗,使得该产品能够在恶劣环境下稳定运行。
    - 耐用性:全焊接结构提高了产品的耐用性和可靠性,适合严苛的工作环境。
    - 低热电动势:< 3 μV/°C,适用于要求低热电动势的应用。

    4. 应用案例和使用建议


    应用案例:
    - 在电池管理系统中作为电流检测元件,确保电池安全和寿命监测。
    - 在电源管理电路中作为分压元件,提高电源系统的稳定性。
    使用建议:
    - 在进行焊接操作时,务必遵循正确的焊接温度和时间,以防止电阻器损坏。
    - 在复杂电路中使用时,注意其他组件的匹配,避免因阻抗不匹配导致的信号干扰。

    5. 兼容性和支持


    - 兼容性:WSK1206...18 高功率表面贴装电阻器与大多数标准表面贴装设备兼容,易于集成到现有电路设计中。
    - 支持:Vishay 提供详尽的技术文档和支持,包括在线设计工具和客户支持团队,确保用户能够充分利用该产品的优势。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接后电阻值不稳定 | 检查焊接工艺,确保温度和时间符合规范。|
    | 工作温度超出范围 | 确保工作环境温度不超过规定范围。 |
    | 电阻值变化较大 | 更换为更高精度的型号,或检查外部环境因素。|

    7. 总结和推荐


    综合评估:Vishay Dale WSK1206...18 高功率表面贴装电阻器在电流检测、电压分压及脉冲应用中表现出色,尤其适合需要高可靠性和精确测量的应用场合。
    推荐使用:鉴于其高精度、低电阻值、高耐硫性以及坚固的结构,我们强烈推荐该产品用于各种工业和汽车应用中。同时,建议在具体应用中根据详细的电气特性和工作环境选择合适的型号。

WSK1206R0200FEA18参数

参数
电阻值 20mΩ
精度 ±1%
额定功率 500mW
温度系数 ±35ppm/℃
长*宽*高 3.2mm*1.6mm*890μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WSK1206R0200FEA18厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSK1206R0200FEA18数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSK1206R0200FEA18 WSK1206R0200FEA18数据手册

WSK1206R0200FEA18封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.4206 ¥ 3.5198
8000+ $ 0.3949 ¥ 3.3046
20000+ $ 0.3667 ¥ 3.0692
28000+ $ 0.3578 ¥ 2.9947
库存: 8000
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 14079.2
直接购买
加入购物车
